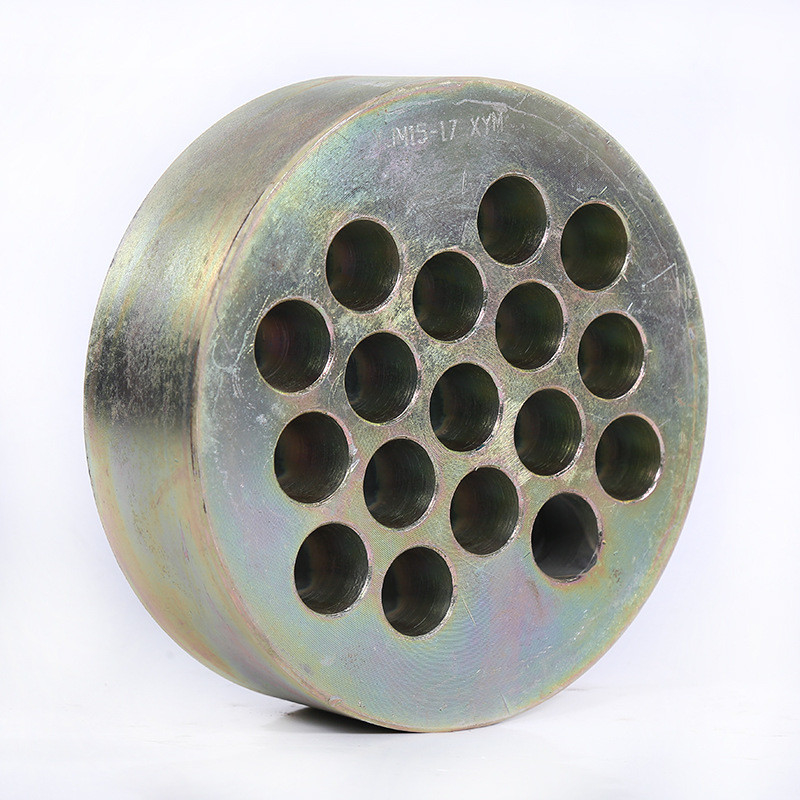

12.7 / 15.2 / 17.8 मिमी स्टील तार केबल के लिए बहु छेद अंकरेज के साथ पोस्ट तनाव लंगर
-
प्रमुखता देना
स्टील वायर केबल पोस्ट तनाव लंगर
,मल्टी होल पोस्ट टेन्शन एंकर
,17.8 मिमी लंगर सहायक उपकरण
-
स्वचालनअर्द्ध स्वचालित
-
पीसी किनारा1-15छेद
-
उत्पाद का आकारगोल
-
कील फार्म2 चिप या 3 चिप्स
-
आवेदनपुल
-
सामग्रीमिश्र धातु स्टील
-
उत्पत्ति के प्लेससीएन
-
ब्रांड नामZT
-
प्रमाणनCE; ISO
-
मूल्यnegotiable
-
प्रसव के समय1 सप्ताह
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
12.7 / 15.2 / 17.8 मिमी स्टील तार केबल के लिए बहु छेद अंकरेज के साथ पोस्ट तनाव लंगर
लंगर एक स्थायी लंगर उपकरण है जिसका उपयोग प्रीट्रेस्ड कंक्रीट में किया जाता है जो संरचना पर प्रीट्रेस्ड टिंडन द्वारा उत्पन्न संकुचन बल को लागू करने के लिए आवश्यक है।पोस्ट-टेंशन संरचनाओं या घटकों में लंगर उपकरण पुल की असर क्षमता में सुधार कर सकते हैं, इसकी चौड़ाई को बढ़ाता है, और पूर्व-तनाव वाली नसों के तनाव को बनाए रखकर और इसे कंक्रीट के अंदर तक पहुंचाकर इसका वजन कम करता है।
पुल समर्थन प्रतिस्थापन, पुल और भवनों का सुदृढीकरण, इस्पात सुदृढीकरण इंजीनियरिंग, पूर्व-तनाव वाली बीम साइट निर्माण, स्टॉप केबल, सस्पेंशन केबल, शहरी इंटरचेंज, लाइट रेल,ऊंची इमारत, जल संरक्षण और जलविद्युत बांध, बंदरगाह घाट, चट्टान ढलान सुरक्षा लंगर, सुरंग खदान छत लंगर, टावर निर्माण, भारी उठाने, आदि
| YJM13 एंकोरेज के तकनीकी डेटा | ||||||||||
| विनिर्देश | लंगर का सिर | असर प्लेट | नलिका | घुमावदार सुदृढीकरण | तनावपूर्ण जैक | |||||
| ΦA | बी | वर्ग | गोल | ΦE ((ID) | ΦF | H | ΦG | एन | ||
| C*D | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकरैज के तकनीकी डेटा | ||||||||||
| विनिर्देश | लंगर का सिर | असर प्लेट | नलिका | घुमावदार सुदृढीकरण | तनावपूर्ण जैक | |||||
| ΦA | बी | वर्ग | गोल | ΦE (आईडी) |
ΦF | H | ΦG | एन | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
(1) गोल लंगर
विनिर्देश मॉडल को YJM15-N (YM15-N) या YJM13-N (YM13-N) के रूप में दर्शाया गया है; इस प्रकार के लंगर में उत्कृष्ट आत्म-लंगर लगाने का प्रदर्शन है। तनाव के लिए, आमतौर पर एक माध्यम-केंद्र जैक का उपयोग किया जाता है।
(2) फ्लैट एंकर।
विनिर्देश मॉडल को इस प्रकार व्यक्त किया गया हैः BJM15-N (BM15-N) या BJM13-N (BM13-N) (बी, फ्लैट एंकरों के लिए चीनी पिनयिन का पहला अक्षर, फ्लैट एंकरों के अर्थ का प्रतिनिधित्व करता है);फ्लैट एंकर मुख्य रूप से पुलों के लिए उपयोग किया जाता हैक्षैतिज पूर्व तनावयुक्त सतह, खोखली स्लैब और कम ऊंचाई वाली बॉक्स बीयर संरचना की मोटाई को कम करते हुए एक समान और उचित तनाव वितरण सुनिश्चित करती है।
(3) लंगर लपेटा हुआ।
(फिक्स्ड-एंड एंकरिंग) विनिर्देश मॉडल को JYM15-N (YMP15-N) या JYM13-N (YMP13-N) के रूप में दर्शाया गया है।यह उन स्थितियों के लिए उपयुक्त है जब घटक के अंत में डिजाइन तनाव उच्च है या अंत स्थान सीमित है. यह एक्सट्रूज़न का उपयोग करता है. मशीन स्ट्रैन्ड तार पर निचोड़ आस्तीन लागू करती है. यह कंक्रीट में पूर्व-अंतर्निहित है और आवश्यकतानुसार इकट्ठा किया जाता है. कंक्रीट निर्दिष्ट ताकत पर सेट होने के बाद,यह खिंचा हुआ है।
(1) प्री-ट्रेस रेब्स को काटते समय, आर्क काटने के बजाय एक पीस पहिया देखा का प्रयोग करें।
(2) जब स्टील के तारों को बंडल किया जाता है, तो उन्हें एक-एक करके सीधा किया जाना चाहिए, बंडल में बंडल किया जाना चाहिए, और अव्यवस्थित नहीं होना चाहिए।स्टील स्ट्रैंड के स्थिर छोर पर एक्सट्रूडेड या उभरा लंगर पहले से लेयरिंग प्लेट और सर्पिल सुदृढीकरण के साथ इकट्ठा किया जाना चाहिए.
(3) प्रीट्रेसिंग के लिए उपयोग किए जाने वाले उपकरण और उपकरणों को लगातार बनाए रखा जाना चाहिए और उन्हें कैलिब्रेट किया जाना चाहिए।
(4) पूर्व-तंग किए गए तंतुओं को तंग करने से पहले, कंक्रीट शक्ति और संपीड़न परीक्षण का परिणाम प्रस्तुत किया जाना चाहिए।जब कंक्रीट का संपीड़न शक्ति डिजाइन मानदंडों को पूरा करता है और डिजाइन शक्ति ग्रेड के 75% से कम नहीं है, प्रीस्ट्रेसिंग का प्रयोग किया जा सकता है।
(5) प्री-ट्रेसिंग टिंडन को तनाव देने से पहले, असर प्लेट की सतह को पोंछें और इसके पीछे के कंक्रीट की जांच करें। तनाव देने से पहले, कंक्रीट में किसी भी गुहा को एपोक्सी मोर्टार से ठीक करें।
(6) जब लंगर लगाया जाता है, तो लंगर प्लेट सीधी होनी चाहिए, क्लिप कसनी चाहिए, और क्लिप की स्थिति समान होनी चाहिए; फिर भी,क्लिप को कसते समय क्लिप को बहुत जोर से नहीं मारना चाहिए ताकि इसे नुकसान न हो.
