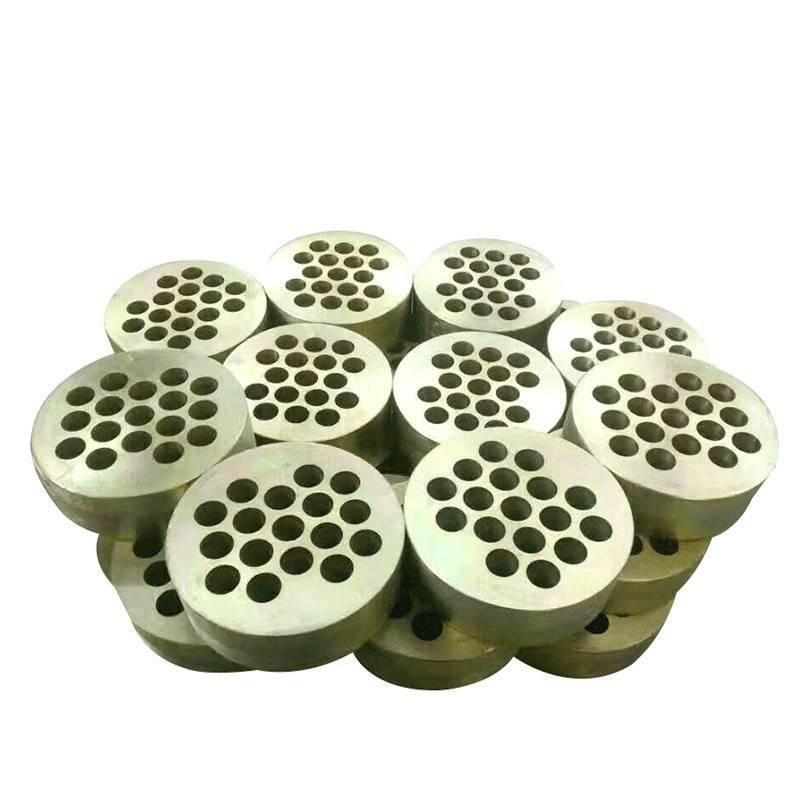

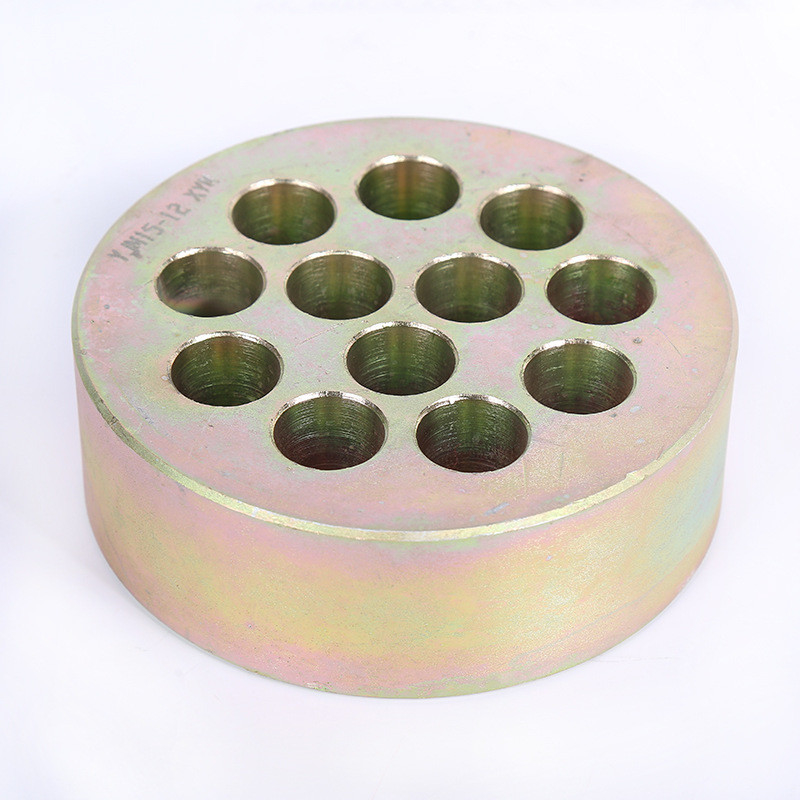

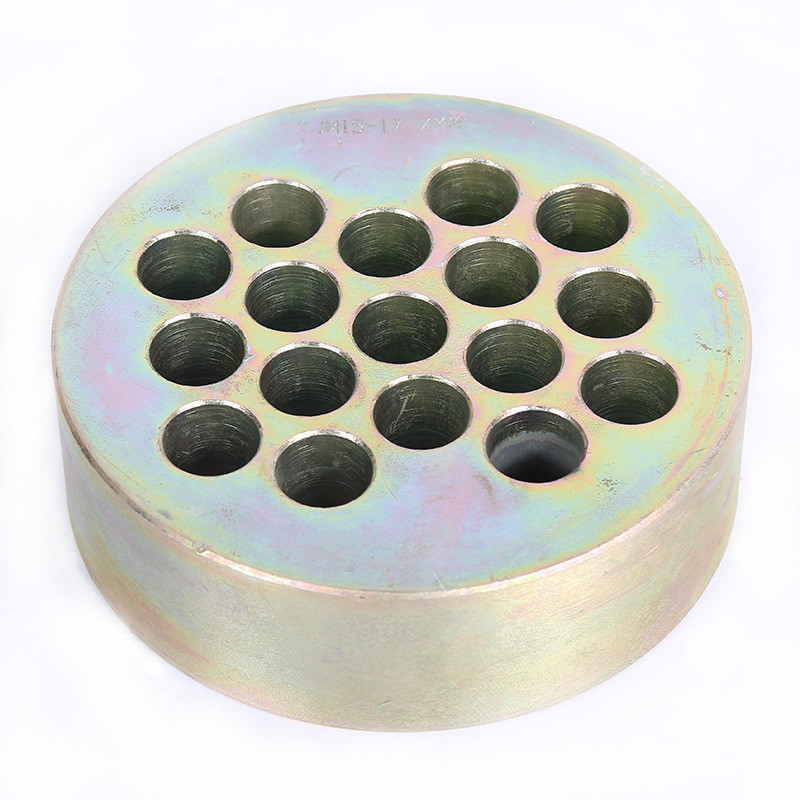

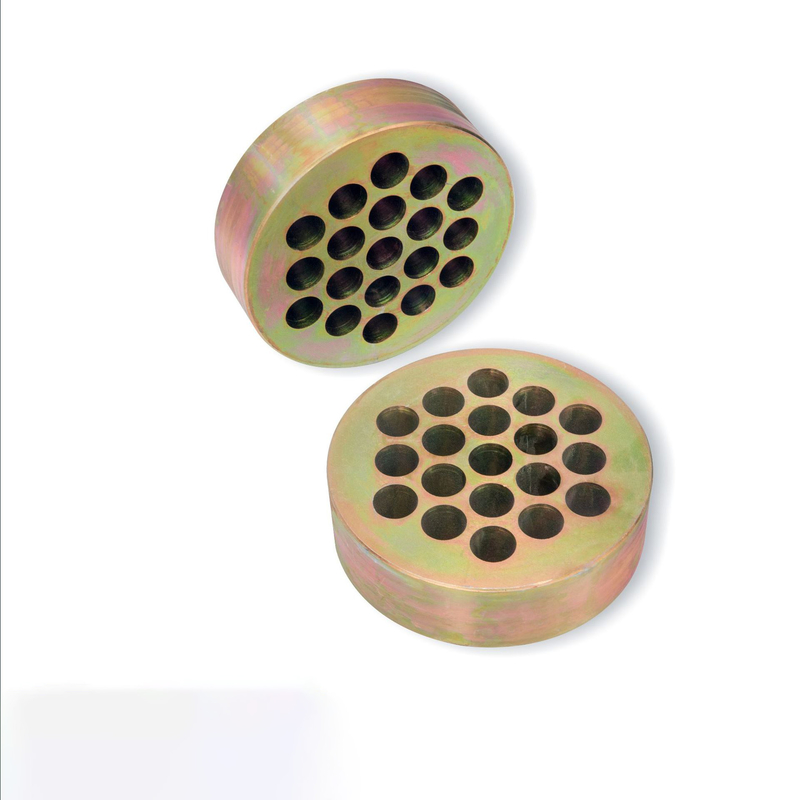

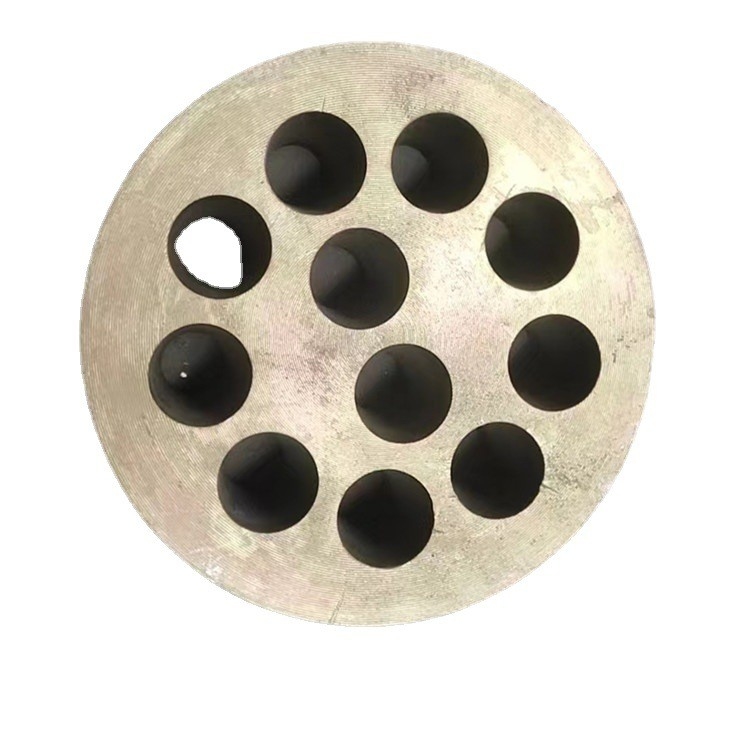

प्रेस्ट्रेस्ड मल्टी होल्स पीसी स्ट्रैंड एंकर एक्सेसरीज पोस्ट टेंशन राउंड फ्लैट एंकर
-
प्रमुखता देना
पीसी स्ट्रैंड एंकर एक्सेसरीज
,प्रेस्ट्रेस्ड मल्टी होल्स एंकर एक्सेसरीज
,पोस्ट टेंशन राउंड फ्लैट एंकर
-
स्वचालनअर्द्ध स्वचालित
-
पीसी स्ट्रैंड1-15 छेद
-
परिवहन पैकेजलकड़ी का बक्सा
-
प्रमाणनCE; ISO
-
एचएस कोड7316000000
-
उत्पादन क्षमता20000 टुकड़े/माह
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
गारंटीएक साल
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE; ISO
-
न्यूनतम आदेश मात्रा1
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
प्रेस्ट्रेस्ड मल्टी होल्स पीसी स्ट्रैंड एंकर एक्सेसरीज पोस्ट टेंशन राउंड फ्लैट एंकर
प्रेस्ट्रेस्ड मल्टी होल्स पीसी स्ट्रैंड पोस्ट टेंशन राउंड फ्लैट एंकर
एंकरेज . का विवरण
एंकरेज एक स्थायी एंकरिंग डिवाइस है जिसका उपयोग प्रतिष्ठित कंक्रीट में किया जाता है और निर्माण के लिए प्रेस्ट्रेस्ड टेंडन द्वारा उत्पन्न संकोचन बल को लागू करने का एक महत्वपूर्ण हिस्सा है।तनाव के बाद की संरचनाओं या घटकों में, प्रेस्ट्रेस्ड टेंडन के तनाव को बनाए रखने और उन्हें कंक्रीट के अंदर तक पहुंचाने के लिए, एंकरिंग टूल पुल की असर क्षमता में सुधार कर सकता है, पुल की अवधि बढ़ा सकता है, और कम कर सकता है पुल का वजन।
स्ट्रैंड पोस्ट टेंशन राउंड फ्लैट एंकर का तकनीकी पैरामीटर
| YJM13 एंकरेज का तकनीकी डाटा | ||||||||||
| विनिर्देश | एंकर हेड | थाली धारक | वाहिनी | सर्पिल सुदृढीकरण | स्टेसिंग जैक | |||||
| ए | बी | वर्ग | गोल | ई (आईडी) | एफ | एच | जी | एन | ||
| सी*डी | सी*डी | |||||||||
| वाईजेएम13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | क्यूवाईसी270 |
| वाईजेएम13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | वाईडीसी1100 |
| वाईजेएम13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | वाईडीसी1100 |
| वाईजेएम13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | वाईडीसी1100 |
| वाईजेएम13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| वाईजेएम13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| वाईजेएम13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| वाईजेएम13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| वाईजेएम13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| वाईजेएम13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | वाईडीसी3500 |
| वाईजेएम13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| वाईजेएम13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| वाईजेएम13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकरेज का तकनीकी डाटा | ||||||||||
| विनिर्देश | एंकर हेड | थाली धारक | वाहिनी | सर्पिल सुदृढीकरण | स्ट्रेसिंग जैक | |||||
| ए | बी | वर्ग | गोल | ई (पहचान) |
एफ | एच | जी | एन | ||
| सी × डी | सी × डी | |||||||||
| वाईजेएम15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | क्यूवाईसी270 |
| वाईजेएम15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| वाईजेएम15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | वाईडीसी650 |
| वाईजेएम15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| वाईजेएम15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| वाईजेएम15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| वाईजेएम15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| वाईजेएम15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| वाईजेएम15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | वाईडीसी3500 |
| वाईजेएम15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | वाईडीसी3500 |
| वाईजेएम15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| वाईजेएम15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| वाईजेएम15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| वाईजेएम 15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | वाईडीसी5000 |
| वाईजेएम15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | वाईडीसी5000 |
| वाईजेएम15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | वाईडीसी5000 |
| वाईजेएम15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | वाईडीसी5000 |
| वाईजेएम15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | वाईडीसी5000 |
| वाईजेएम15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
ब्रिज एंकोरेज का मुख्य वर्गीकरण
स्ट्रैंड पोस्ट टेंशन राउंड फ्लैट एंकर के आवेदन क्षेत्र
राजमार्ग पुल, रेलवे पुल, शहरी इंटरचेंज, शहरी प्रकाश रेल, ऊंची इमारतें, जल संरक्षण और जल विद्युत बांध, बंदरगाह टर्मिनल, रॉक मास स्लोप प्रोटेक्शन एंकरिंग, नींव सुदृढीकरण, सुरंग खदान छत लंगर छत, प्रतिष्ठित ग्रिड, सबवे, बड़ी इमारतें हॉल, वेयरहाउस वर्कशॉप, टॉवर बिल्डिंग, हैवी लिफ्टिंग, स्लाइडिंग फिल्म इंटरमिटेंट प्रोपल्शन, ब्रिज और टनल जैकिंग, बड़े कंटेनर और जहाज, स्लीपर, ब्रिज सपोर्ट का रिप्लेसमेंट, ब्रिज और बिल्डिंग रीइन्फोर्समेंट, स्टील रीइन्फोर्समेंट वर्क्स, एंटी-मैग्नेटिक और एंटी-जंग वर्क्स (फाइबर एंकर) ), कार्बन फाइबर रीइन्फोर्समेंट, प्री-टेंशन बीम फील्ड कंस्ट्रक्शन, एक्सटर्नल प्रेस्ट्रेसिंग इंजीनियरिंग, स्टे केबल, सस्पेंशन केबल आदि।
सामान्य लंगर निर्माण और स्थापना विधि
सामान्य लंगर निर्माण और स्थापना विधि छेद के नीचे विस्फोटकों की एक छोटी संख्या डालना है, इसे कई लंगर निर्माण और प्रतिष्ठानों के बाद एक गोलाकार आकार में विस्तारित करना है, और अंत में विस्फोटकों को लंगर निर्माण और स्थापना में डाल देना है।होल एंकरेज निर्माण और स्थापना विधि की तुलना में, इस पद्धति में अच्छे एंकरेज निर्माण और स्थापना प्रभाव, उच्च कार्य कुशलता, तेज प्रगति और विस्फोटकों की कम खपत के फायदे हैं।इस पद्धति का उपयोग अक्सर उथले नींव के लिए छोटे ढेर एंकर के निर्माण और स्थापना में किया जाता है।
गर्म युक्तियाँ
1. लंगर को ठीक से रखा जाना चाहिए, और कोई जंग, पानी, और अन्य विविध उपयोग में नहीं होना चाहिए।
2. टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर होल की भीतरी सतह पर लुब्रिकेंट का उपयोग करने से पहले लगाएं, और अक्सर क्लिप की सतह पर मौजूद मलबे को हटा दें।
3. टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए, और टेंशनिंग जैक के पीछे कोई खड़ा नहीं हो सकता।
4. लंगर प्रणाली को एक साथ इस्तेमाल किया जाना चाहिए और अन्य प्रणालियों के साथ मिश्रित नहीं किया जा सकता है।
