प्रमुखता देना
5 छेद लंगर युग्मक
,लंगर युग्मक 15.24 मिमी
,12.7 मिमी गोल लंगर
-
स्वचालनअर्द्ध स्वचालित
-
पीसी स्ट्रैंड1-15 छेद
-
परिवहन पैकेजलकड़ी का बक्सा
-
वेज फॉर्म2 चिप या 3 चिप्स
-
प्रमाणनCE; ISO
-
सामग्रीनमनीय लोहे
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
गारंटीएक साल
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE; ISO
-
न्यूनतम आदेश मात्रा1
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

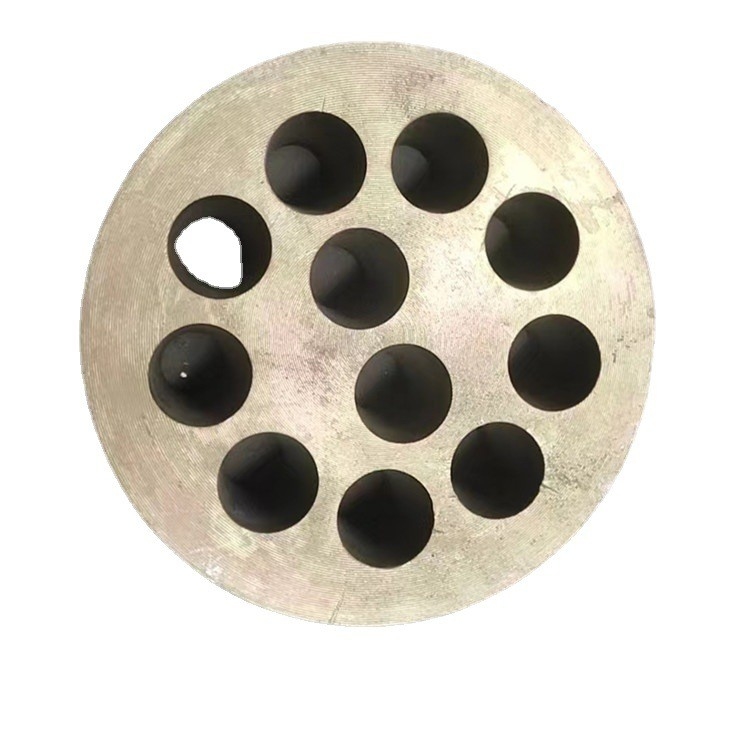

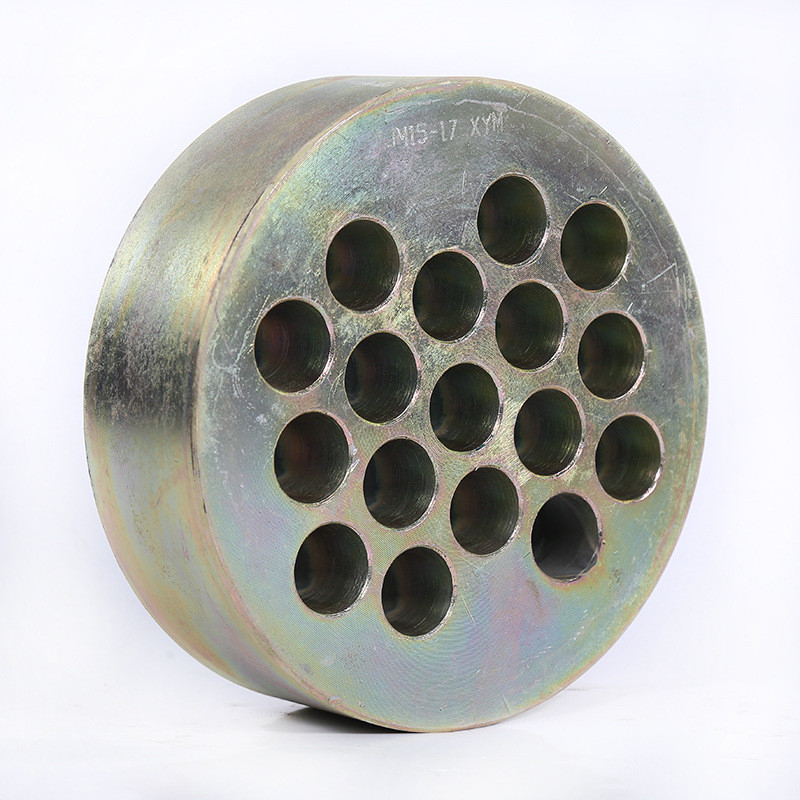

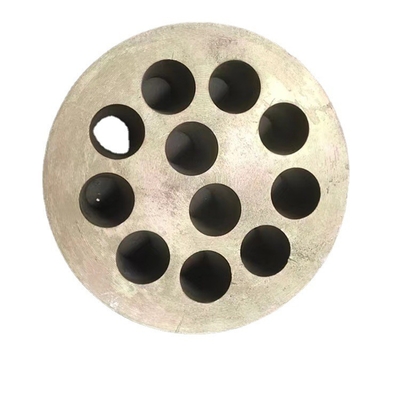

3 छेद 4 छेद 5 छेद एंकरेज युग्मक 15.24 मिमी 12.7 मिमी गोल एंकरेज
एंकरेज कपलर 15.24 12.7 मिमी गोल एंकरेज 3 छेद, 4 छेद, 5 छेद
ब्रिज टेंशनिंग उपकरण के तकनीकी पैरामीटर प्रेस्ट्रेस्ड एंकर
| YJM13 एंकरेज का तकनीकी डाटा | ||||||||||
| विनिर्देश | एंकर हेड | थाली धारक | वाहिनी | सर्पिल सुदृढीकरण | स्ट्रेसिंग जैक | |||||
| ए | बी | वर्ग | गोल | ई (आईडी) | एफ | एच | जी | एन | ||
| सी*डी | सी*डी | |||||||||
| वाईजेएम13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | क्यूवाईसी270 |
| वाईजेएम13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | वाईडीसी1100 |
| वाईजेएम13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | वाईडीसी1100 |
| वाईजेएम13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | वाईडीसी1100 |
| वाईजेएम13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| वाईजेएम13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| वाईजेएम13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| वाईजेएम13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| वाईजेएम13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| वाईजेएम13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| वाईजेएम13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | वाईडीसी3500 |
| वाईजेएम13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | वाईडीसी3500 |
| वाईजेएम13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| वाईजेएम13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| वाईजेएम13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकरेज का तकनीकी डाटा | ||||||||||
| विनिर्देश | एंकर हेड | थाली धारक | वाहिनी | सर्पिल सुदृढीकरण | स्ट्रेसिंग जैक | |||||
| ए | बी | वर्ग | गोल | ई (पहचान) |
एफ | एच | जी | एन | ||
| सी × डी | सी × डी | |||||||||
| वाईजेएम15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | क्यूवाईसी270 |
| वाईजेएम15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| वाईजेएम15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | वाईडीसी650 |
| वाईजेएम15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | वाईडीसी1100 |
| वाईजेएम15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| वाईजेएम15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| वाईजेएम15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| वाईजेएम15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| वाईजेएम15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| वाईजेएम15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| वाईजेएम15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | वाईडीसी3500 |
| वाईजेएम15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | वाईडीसी3500 |
| वाईजेएम15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | वाईडीसी3500 |
| वाईजेएम15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| वाईजेएम15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| वाईजेएम15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| वाईजेएम 15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | वाईडीसी5000 |
| वाईजेएम15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | वाईडीसी5000 |
| वाईजेएम15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | वाईडीसी5000 |
| वाईजेएम15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | वाईडीसी5000 |
| वाईजेएम15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | वाईडीसी5000 |
| वाईजेएम15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
ब्रिज टेंशनिंग उपकरण प्रेस्ट्रेस्ड एंकर का परिचय
एंकरेज एक स्थायी एंकरिंग डिवाइस को संदर्भित करता है जिसका उपयोग प्रतिष्ठित कंक्रीट में किया जाता है।यह एक तनाव के बाद की संरचना या घटक में एक एंकरिंग उपकरण है जो प्रेस्ट्रेस्ड टेंडन के तनाव को बनाए रखता है और इसे कंक्रीट के इंटीरियर तक पहुंचाता है।इसे प्रेस्ट्रेस्ड एंकर भी कहा जाता है।औजार।
उपयोग के प्रकार के अनुसार एंकरों को दो श्रेणियों में विभाजित किया जा सकता है:
(1): एक एंकरिंग टूल जो प्रेस्ट्रेसिंग टेंडन के अंत में स्थापित होता है और प्रेस्ट्रेसिंग टेंडन की टेंशनिंग प्रक्रिया के दौरान प्रेस्ट्रेसिंग टेंडन को हमेशा एक एंकरिंग अवस्था में रख सकता है।
टेंशन एंड एंकरेज को क्लिप-टाइप एंकरेज (YJM) में प्रीस्ट्रेस्ड स्टील स्ट्रैंड्स को टेंशन देने के लिए, स्टील टेपर्ड एंकर्स (GZM) को हाई-स्ट्रेंथ स्टील वायर्स को टेंशन देने के लिए, पियरहेड एंकर्स (DM) को हेडिंग के बाद हाई-स्ट्रेंथ स्टील वायर को टेंशन देने के लिए विभाजित किया जा सकता है। नट (YGM) टेंशनिंग फिनिश-रोल्ड रेबार के लिए, कोल्ड-कास्ट हेडिंग एंकर (LMZ) मल्टी-स्ट्रैंड पैरेलल वायर बंडलों आदि को टेंशन देने के लिए। कई प्रकार।
(2) फिक्स्ड-एंड एंकरेज: प्रेस्ट्रेस्ड टेंडन के अंत में स्थापित एक एंकरेज, जो आमतौर पर कंक्रीट में एम्बेडेड होता है और तनाव के लिए उपयोग नहीं किया जाता है, जिसे स्क्वीज एंकर या पी एंकर के रूप में भी जाना जाता है।
इसमें अच्छा आत्म-गलती प्रदर्शन, सुविधाजनक निर्माण और संचालन, उच्च एंकरिंग दक्षता गुणांक और विश्वसनीयता है।
पोस्ट-टेंशन प्रेस्ट्रेस्ड एंकर के आवेदन क्षेत्र
(1).भवनों के लिए: आवास, वाणिज्यिक भवन, ऊंची इमारतें।
(2).म्युनिसिपल इंजीनियरिंग के लिए: रेलवे, हाईवे, ओवर हेड फास्ट स्पीड वे, मेट्रो वे, हाई-स्पीड रेलवे, आदि।
(3).परियोजनाओं के लिए: खनन, पाइलिंग, फाउंडेशन, ढलान और रॉक सुदृढीकरण, जल विद्युत स्टेशन, एंकरिंग इंजीनियर, जल संरक्षण परियोजनाएं, तेल या गैस टैंक, आदि।
मल्टी स्ट्रैंड्स एंकर की विशेषताएं

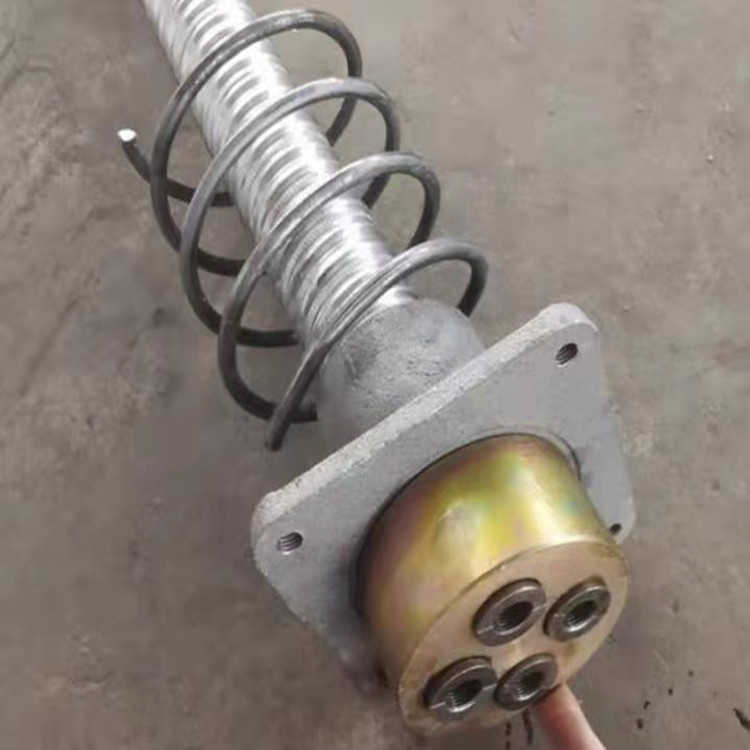

YJM एंकरेज सिस्टम में एक स्ट्रेस्ड एंड एंकर सिस्टम (स्ट्रेस्ड एंड एंकर हेड / ब्लॉक्स, एंकर वेजेस, एंकर बेयरिंग प्लेट, स्पाइरल स्टील रीइन्फोर्सिंग रिंग्स) और डेड एंड (फिक्सिंग एंड) एंकर सिस्टम (डेड एंड एंकर, एंकर वेज, स्टील सहित) शामिल हैं। प्लेट, सर्पिल स्टील रीइन्फोर्सिंग रिंग्स)।यह व्यापक रूप से पूर्व-तनाव और तनाव के बाद के निर्माण में उपयोग किया जाता है।
मल्टी स्ट्रैंड्स एंकर के फायदे
(1).प्रकार: सिंगल-होल, मल्टी-होल;वृत्ताकार, समतल।

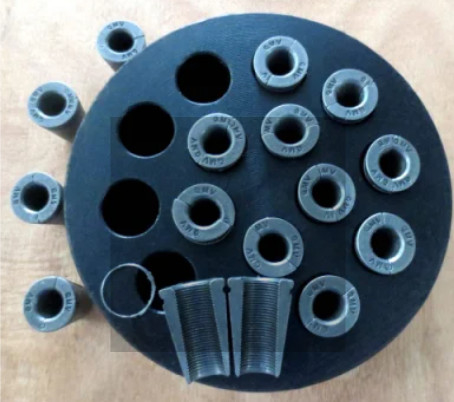

(2).पार्ट्स: एंकर रिंग / प्लेट, वेज, बेस प्लेट, आदि।
(3).एक उच्च एंकर दक्षता और बहुत अच्छा प्रदर्शन है।
(4).हम आपकी आवश्यकता और चित्र के अनुसार सभी प्रकार के लंगर और प्रतिष्ठित उपकरण का निर्माण कर सकते हैं।
गर्म युक्तियाँ
1. लंगर को ठीक से रखा जाना चाहिए, और कोई जंग, पानी, और अन्य विविध उपयोग में नहीं होना चाहिए।
2. टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर होल की भीतरी सतह पर लुब्रिकेंट का उपयोग करने से पहले लगाएं, और अक्सर क्लिप की सतह पर मौजूद मलबे को हटा दें।
3. टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए, और टेंशनिंग जैक के पीछे कोई खड़ा नहीं हो सकता।
4. लंगर प्रणाली को एक साथ इस्तेमाल किया जाना चाहिए और अन्य प्रणालियों के साथ मिश्रित नहीं किया जा सकता है।
