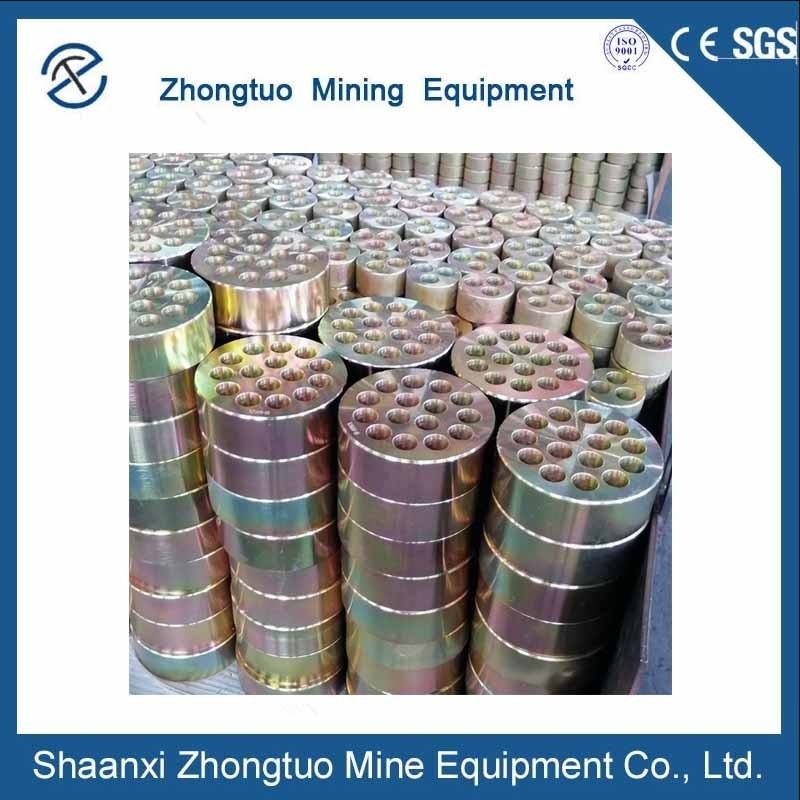

पोस्ट टेन्शन गोल फ्लैट एंकर मल्टी होल मल्टी स्पेसिफिकेशन बड़ी मात्रा में आपूर्ति
-
प्रमुखता देना
लचीला लोहा बहु छेद लंगर
,पोस्ट टेन्शन गोल फ्लैट एंकर
-
पीसी किनारा1-15छेद
-
परिवहन पैकेजलकड़ी का बॉक्स
-
प्रमाणनCE; ISO
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
वारंटीएक वर्ष
-
सामग्रीलचीला लोहा
-
उत्पत्ति के प्लेससीएन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE, ISO and SGS
-
मूल्यnegotiable
-
प्रसव के समय1-2 सप्ताह
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
पोस्ट टेन्शन गोल फ्लैट एंकर मल्टी होल मल्टी स्पेसिफिकेशन बड़ी मात्रा में आपूर्ति
लंगरयह एक स्थायी लंगर तंत्र है जिसका उपयोग प्रीट्रेस्ड कंक्रीट में किया जाता है जो प्रीट्रेस्ड टिंडन द्वारा निर्मित सिकुड़ने वाले बल को संरचना पर लागू करने में महत्वपूर्ण है।पोस्ट-टेंशन संरचनाओं या घटकों में लंगर उपकरण पुल की असर क्षमता में सुधार कर सकते हैं, इसकी चौड़ाई को बढ़ाता है, और पूर्व-तनाव वाली नसों के तनाव को बनाए रखकर और इसे कंक्रीट के अंदर तक पहुंचाकर इसका वजन कम करता है।
स्ट्रैंड पोस्ट टेन्शन गोल फ्लैट एंकर का विनिर्देश
| YJM13 एंकोरेज के तकनीकी डेटा | ||||||||||
| विनिर्देश | लंगर का सिर | असर प्लेट | नलिका | घुमावदार सुदृढीकरण | स्टेसिंग जैक | |||||
| ΦA | बी | वर्ग | गोल | ΦE ((ID) | ΦF | H | ΦG | एन | ||
| C*D | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकरैज के तकनीकी डेटा | ||||||||||
| विनिर्देश | लंगर का सिर | असर प्लेट | नलिका | घुमावदार सुदृढीकरण | तनावपूर्ण जैक | |||||
| ΦA | बी | वर्ग | गोल | ΦE (आईडी) |
ΦF | H | ΦG | एन | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
राजमार्ग पुल, रेल पुल, शहरी इंटरचेंज, शहरी लाइट रेल, उच्च वृद्धि इमारतें, जल संरक्षण और जल विद्युत बांध, बंदरगाह टर्मिनल, चट्टान द्रव्यमान ढलान सुरक्षा लंगर,नींव का सुदृढीकरण, सुरंग खदान छत लंगर छत, पूर्व तनाव ग्रिड, मेट्रो, बड़ी इमारतों, हॉल, गोदाम कार्यशाला, टॉवर भवन, भारी उठाने, स्लाइडिंग फिल्म अंतराल प्रणोदन, पुल और सुरंग जैकिंग,बड़े कंटेनर और जहाज, स्लीपर, पुल समर्थन प्रतिस्थापन।
1. तनाव अंत लंगर: एक लंगर जो एक स्ट्रैंड के अंत में डाला जाता है, जिसे प्रीट्रेसड लंगर (गोल लंगर, फ्लैट लंगर) के रूप में भी जाना जाता है।
(1) गोल लंगरः अच्छी लंगर और आत्म लंगर का प्रदर्शन प्रदान करता है।
गोल लंगर का अच्छा बाजार है और यह एक बार में इस्तेमाल किया जा सकता है और सामान्य तनाव में खोखले जैक का प्रयोग किया जाता है।
2) फ्लैट एंकर: फ्लैट एंकर का उपयोग मुख्य रूप से ब्रिज डेक पर पार्श्व पूर्व तनाव के लिए किया जाता है।
खोखले स्लैब और कम ऊंचाई वाले बॉक्स गिअर अधिक समरूप और उपयुक्त तनाव वितरण सुनिश्चित करते हैं, जिससे संरचना को और परिष्कृत किया जाता है।
2: फिक्स्ड-एंड एंकरः स्ट्रैन्डेड तार के विपरीत छोर पर स्थापित, आमतौर पर कंक्रीट में दफन, और एक पुल-एंड एंकर (पी एंकर) की आवश्यकता नहीं है।पी-प्रकार के लंगरों को कभी-कभी निचोड़ लंगरों के रूप में जाना जाता है.
सामान्य लंगर बांधने और स्थापित करने की विधि में छेद के नीचे विस्फोटक की एक छोटी मात्रा को रखना शामिल है,कई लंगरों के निर्माण और स्थापना के बाद इसे गोलाकार आकार में विस्तारित करना, और अंत में एंकरेज निर्माण और स्थापना में विस्फोटक डालने।इस पद्धति के निम्नलिखित फायदे हैं: अच्छा लंगर निर्माण और स्थापना प्रभाव, उच्च कार्य दक्षता, तेजी से प्रगति, और कम विस्फोटक खपत।इस दृष्टिकोण का उपयोग आमतौर पर कम नींव के लिए छोटे ढेर लंगर बनाने और स्थापित करने के लिए किया जाता है.
1लंगरों को सावधानीपूर्वक रखा जाना चाहिए, बिना जंग, पानी या अन्य विविध वस्तुओं के।
2उपकरण क्लिप का उपयोग करने से पहले, लंगर प्लेट के कॉपर छेद की बाहरी सतह और आंतरिक सतह को चिकना करें और नियमित रूप से क्लिप की सतह से गंदगी निकालें।
3तनाव के दौरान सुरक्षा सावधानियों का पालन किया जाना चाहिए, और कोई भी तनाव जैक के पीछे नहीं खड़ा हो सकता है।
4लंगर प्रणाली का प्रयोग संयुक्त रूप से किया जाना चाहिए और उसे अन्य प्रणालियों के साथ संयोजित नहीं किया जा सकता है।
