स्लैब सिस्टम प्रेस्ट्रेस्ड कंक्रीट के लिए पोस्ट टेन्शन एंकरिंग जंग प्रतिरोधी जलरोधी सुरक्षित विश्वसनीय
-
प्रमुखता देना
जलरोधक पोस्ट तनाव एंकरिंग
,जंग प्रतिरोधी पोस्ट तनाव एंकरिंग
,स्लैब सिस्टम एंकरिंग पोस्ट टेन्शनिंग में
-
आवेदनभीतरी सजावट
-
रंगचांदी
-
डिजाइनआधुनिक डिज़ाइन
-
पैकेजिंगकार्टन का डिब्बा
-
उत्पाद का नामएंकर सहायक उपकरण
-
आकारविभिन्न आकार
-
आकारकई आकार
-
सतह उपचारपॉलिश
-
उत्पत्ति के प्लेससीएन
-
ब्रांड नामZT
स्लैब सिस्टम प्रेस्ट्रेस्ड कंक्रीट के लिए पोस्ट टेन्शन एंकरिंग जंग प्रतिरोधी जलरोधी सुरक्षित विश्वसनीय

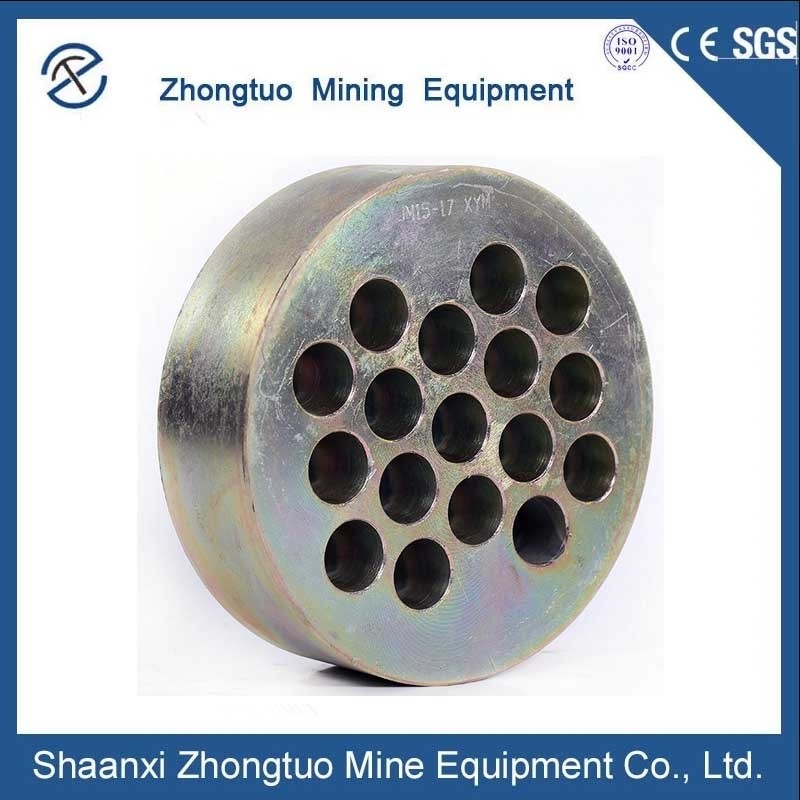

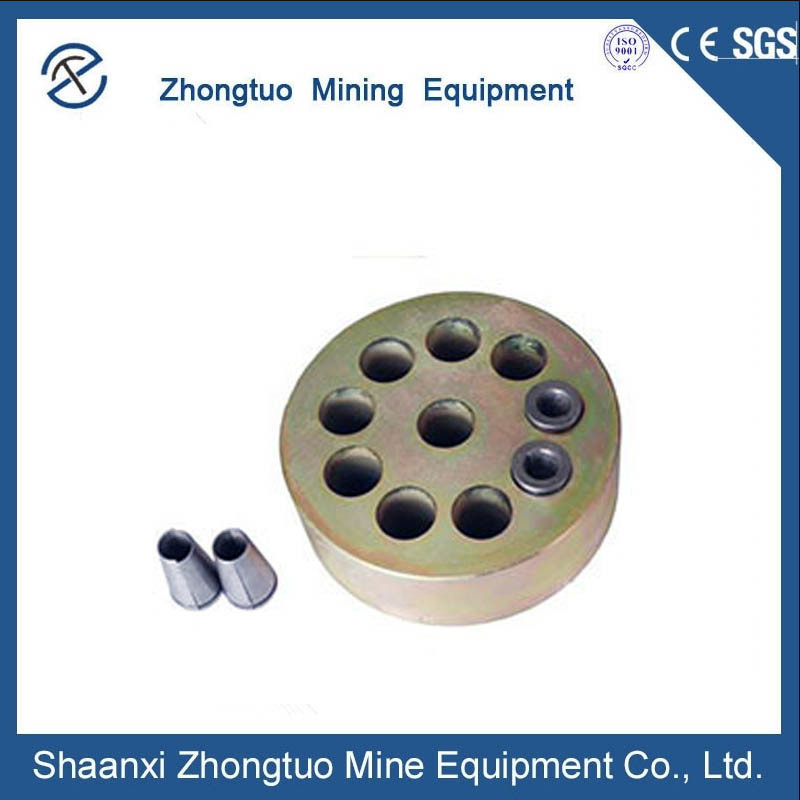

उत्पाद: स्लैब सिस्टम पोस्ट टेन्शन एंकरिंग प्रेस्ट्रेस्ड कंक्रीट इंजीनियरिंग निर्माण में कंक्रीट के पूर्व तनाव के लिए डिज़ाइन की गई एक विशेष एंकरिंग प्रणाली है। मुख्य रूप से पुल निर्माण में उपयोग किया जाता है,यह प्रणाली तनाव के दौरान स्थिरता सुनिश्चित करती है. यह पूर्व स्थापित और कंक्रीट डालने से पहले तैनात है, और फिर कंक्रीट के दोनों सिरों पर दफन, जैक की स्थिरता के लिए अंत चेहरे के रूप में कार्य करता है।लंगरों को ठीक से बनाए रखना महत्वपूर्ण हैउपयोग से पहले, उपकरण क्लिप की बाहरी सतह और लंगर प्लेट के कॉपर छेद की आंतरिक सतह पर स्नेहक लगाने की सिफारिश की जाती है।सतह के मलबे को नियमित रूप से हटाने की भी सलाह दी जाती है. तनाव के दौरान सुरक्षा उपायों का सख्ती से पालन किया जाना चाहिए, किसी व्यक्ति को तनाव जैक के पास खड़े होने की अनुमति नहीं है। इसके अलावा, पूरे एंकर सिस्टम का उपयोग करना महत्वपूर्ण है,अन्य प्रणालियों के साथ मिश्रण से बचनेअपने पेशेवर और कठोर डिजाइन के साथ, स्लैब सिस्टम पोस्ट टेंशन एंकरिंग प्रीट्रेसड कंक्रीट कंक्रीट संरचनाओं के विश्वसनीय और कुशल प्रीट्रेसिंग की गारंटी देता है।
आवेदन का वर्णन

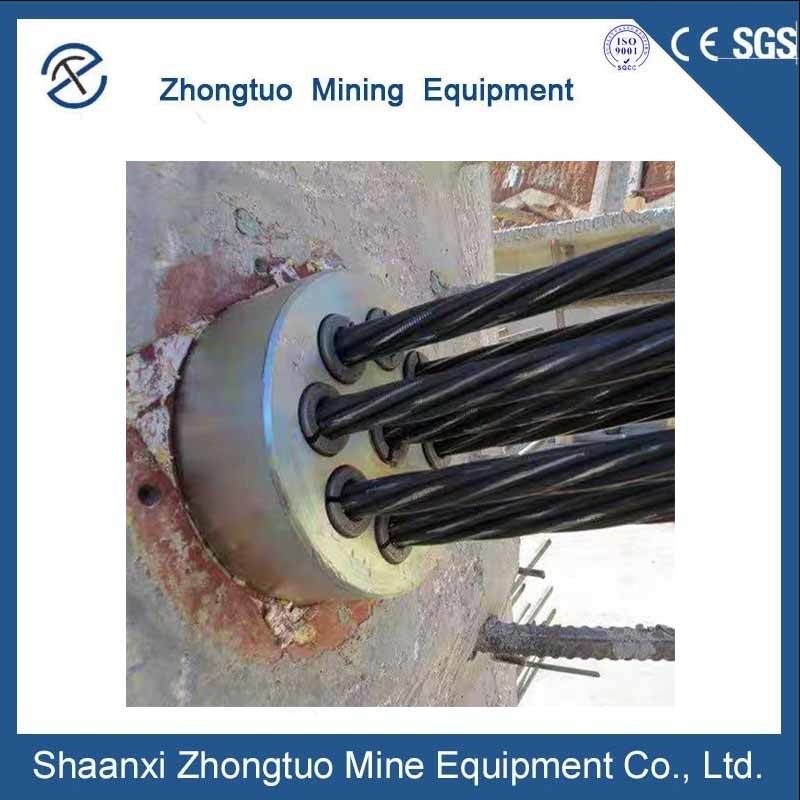

यह अभियांत्रिकी निर्माण की प्रक्रिया में कंक्रीट के पूर्व तनाव के लिए उपयोग किए जाने वाले लंगरों के लिए उपयुक्त है। आम तौर पर पुल निर्माण में उपयोग किया जाता है, पूर्व-स्थापित और तैनात किया जाता है, और फिर कंक्रीट डाला जाता है,कंक्रीट के दोनों छोरों पर दफनयानि धनुष के दोनों छोर, जो कि खिंचाव के दौरान जैक की स्थिरता के लिए निर्धारित अंत के चेहरे हैं।
उत्पाद पैरामीटर
| YJM13 एंकोरेज के तकनीकी डेटा | ||||||||||
| विनिर्देश | लंगर का सिर | असर प्लेट | नलिका | घुमावदार सुदृढीकरण | तनावपूर्ण जैक | |||||
| ΦA | बी | वर्ग | गोल | ΦE ((ID) | ΦF | H | ΦG | एन | ||
| C*D | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकरैज के तकनीकी डेटा | ||||||||||
| विनिर्देश | लंगर का सिर | असर प्लेट | नलिका | घुमावदार सुदृढीकरण | तनावपूर्ण जैक | |||||
| ΦA | बी | वर्ग | गोल | ΦE (आईडी) |
ΦF | H | ΦG | एन | ||
| C×D | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
गर्म टिप्स
1लंगरों को उचित रूप से रखा जाना चाहिए और इसमें कोई जंग, पानी और अन्य सामान नहीं होना चाहिए।
2. उपयोग से पहले उपकरण क्लिप की बाहरी सतह और एंकर प्लेट के कॉपर छेद की आंतरिक सतह पर स्नेहक लागू करें, और अक्सर क्लिप की सतह पर मलबे को हटा दें।
3तनाव के दौरान सुरक्षा उपाय किए जाने चाहिए और कोई भी तनाव जैक के पीछे नहीं खड़ा हो सकता है।
4लंगर प्रणाली का प्रयोग एक साथ किया जाना चाहिए और अन्य प्रणालियों के साथ मिश्रित नहीं किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1: क्या रिंग का उपयोग चट्टानों या मिट्टी के छेद के लिए किया जाता है?
A1: आवेदन के उद्देश्य के अनुसार विभिन्न ड्रिल बिट्स से लैस। रॉक ड्रिलिंग रिग्स गोल स्टील ड्रिल इम्पैक्ट हथौड़ों और रॉक ड्रिल बिट्स से लैस होते हैं।मिट्टी ड्रिलिंग रिग एक मोड़ ड्रिल पाइप और एक तीन ब्लेड ड्रिल बिट की आवश्यकता.
Q2: एक ब्रिज जैक कितना टन भार उठा सकता है?
A2: रेंज 50 से 1000 टन तक है, आवेदन की जरूरतों के आधार पर हमारे पास आपके लिए सही विकल्प है।
प्रश्न 3: जैक और तेल पंप के बीच कितने मीटर का कनेक्शन है?
A3: कारखाने का मानक दो मीटर है. यदि आपको अधिक की आवश्यकता है, तो हम इसे आपके लिए बनाएंगे.
Q4: हाइड्रोलिक तेल पंप के बीच क्या अंतर है?
A4: तनाव जैक के लिए, यह एक 50 MPa 3 kW तेल पंप और एक 60 MPa 4 kW तेल पंप है।
Q5: एंकर सेट में किस प्रकार के पैकेज होते हैं?

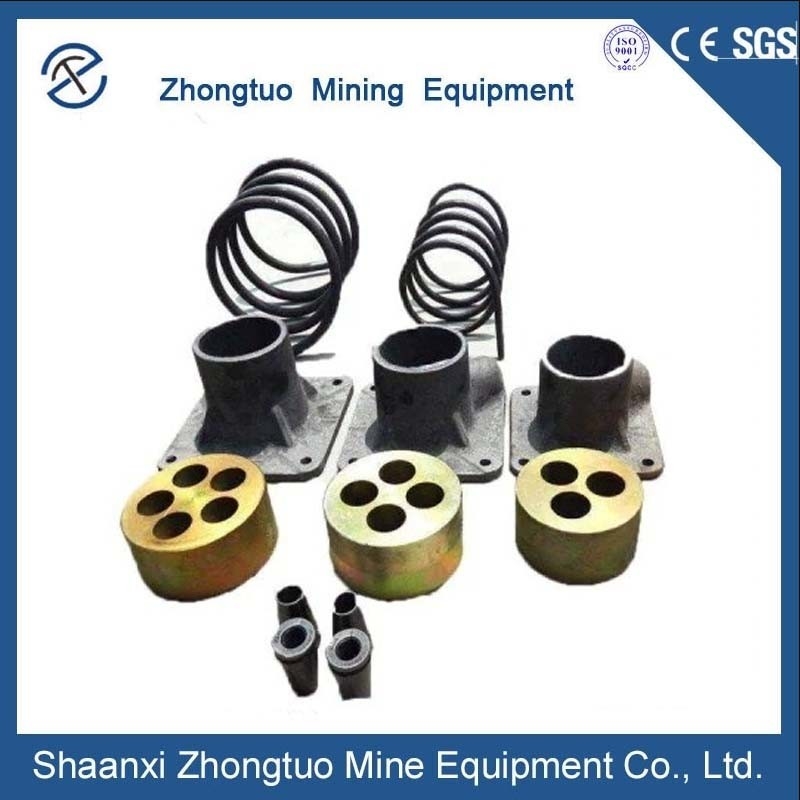

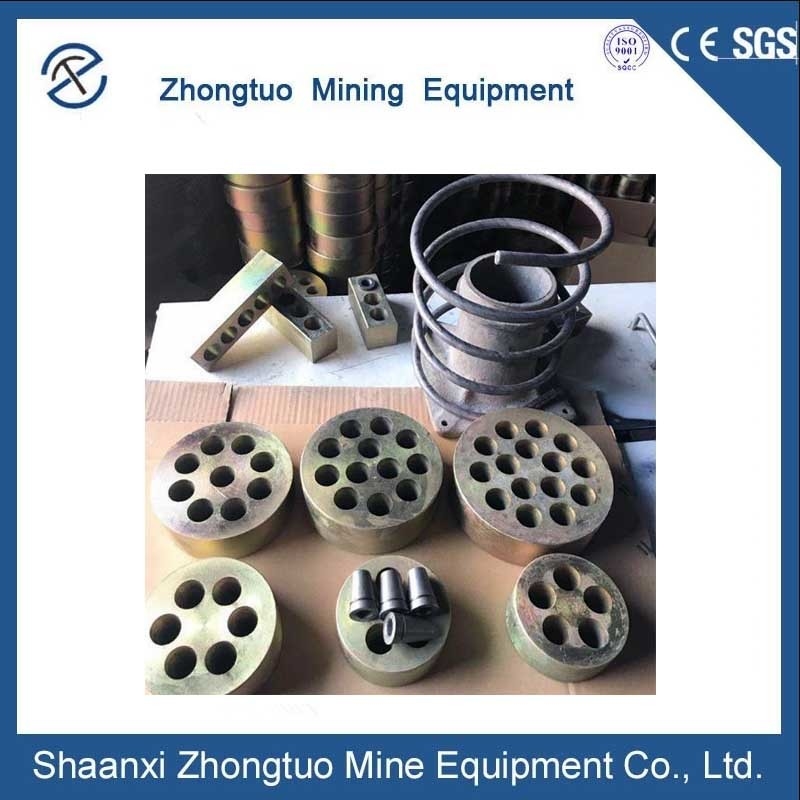

A5: एंकर रिंग, क्लिप, एंकर पैड, सर्पिल रिब.
प्रश्न 6: आप किस भुगतान अवधि को स्वीकार कर सकते हैं?
A6: 100% T/T ((वास्तविक स्थिति के अनुसार निर्णय लें)
प्रश्न 7: मशीन की वारंटी कितनी है?
A7: मशीन के लिए एक वर्ष और अपनी आवश्यकताओं के अनुसार तकनीकी सहायता प्रदान करें।
Q8: उत्पादन की व्यवस्था करने में कितना समय लगेगा?
A8: हम सामान्य सामान 7-15 दिनों के भीतर वितरित कर सकते हैं। अन्य गैर मानक विद्युत वस्तुओं हम 25-30 दिनों के भीतर वितरित करेंगे।
Q9: आप कौन सी व्यापारिक शर्त स्वीकार कर सकते हैं?
A9: उपलब्ध व्यापारिक शर्तेंः एफओबी, सीआईएफ, सीएफआर, एक्सडब्ल्यू आदि।
Q10: क्या आप नमूने प्रदान करते हैं? क्या यह मुफ्त या अतिरिक्त है?
A10: हाँ, हम आपको नमूना मशीन की पेशकश कर सकते हैं. लेकिन यह मुफ्त नहीं है. आपको नमूना और माल ढुलाई की लागत का भुगतान करने की आवश्यकता है.
Q11: आपके भुगतान की शर्तें क्या हैं?
A11: हम टी/टी, वेस्टर्न यूनियन, मनी ग्राम, पेपैल, एल/सी आदि स्वीकार करते हैं।
आपने हमें क्यों चुना:
1हम एक वास्तविक कारखाना हैं जो उत्पादों की पेशकश करता है और मुफ्त तकनीकी सलाह प्रदान करता है।
2कंपनी कई वर्षों से व्यापार में है और 50 से अधिक देशों के ग्राहकों की सेवा कर रही है।
3. सीई, आईएसओ और एसजीएस प्रमाण पत्र के साथ सभी मशीनें. मशीन और धुरी की वारंटी 1 वर्ष है.
4. हमारे पास अंग्रेजी में फोन समर्थन है, यदि आपके कोई प्रश्न हैं, तो आप हमें कॉल कर सकते हैं, और हम आपको 24 घंटों के भीतर सबसे अच्छा समाधान दे सकते हैं।
5तेजी से डिलीवरी, आपका समय बचाओ।
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
