मल्टी होल पोस्ट टेंशन एंकर
,स्टेनलेस स्टील पोस्ट टेंशन एंकर
,ब्रिज निर्माण स्प्रिंग एंकर सहायक उपकरण
-
प्रवाह दर2-4L/मिनट
-
सामग्रीस्टेनलेस स्टील
-
नमूनाएक्सवाईजेड-123
-
नामसीमेंट छिड़काव मशीन
-
शोर स्तर≤65 डीबी
-
शक्ति3KW
-
दबाव0.2-0.4 एमपीए
-
आकार100*100*200 सेमी
-
छिड़काव कोण180 डिग्री
-
छिड़काव दूरी2-4 मी
-
छिड़काव की गति≤2 मी/
-
छिड़काव की चौड़ाई1-2 मी
-
वोल्टेज220 वी
-
वज़न200 किलो
-
वर्किंग टेम्परेचर0-50 ℃
-
ब्रांड नामZT
पुल निर्माण स्प्रिंग सीएनसी मशीन में प्रयुक्त मल्टी-होल पोस्ट टेंशन एंकर

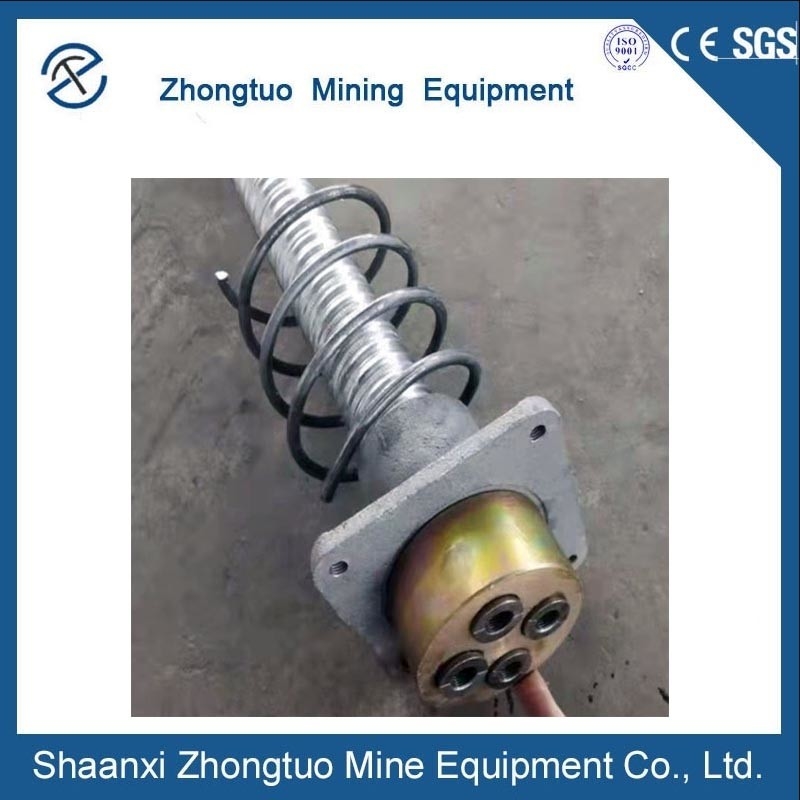

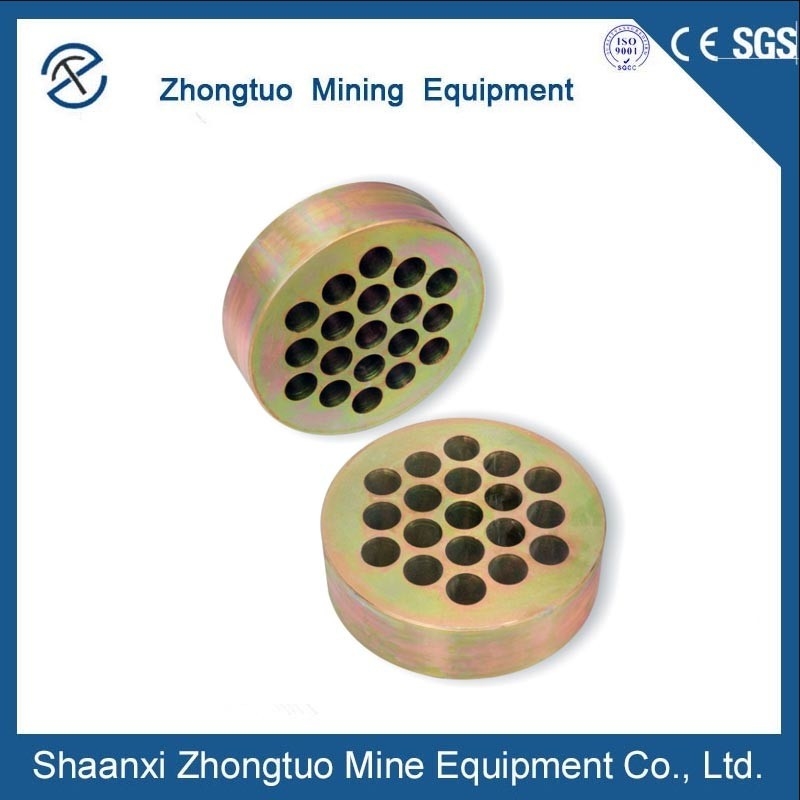

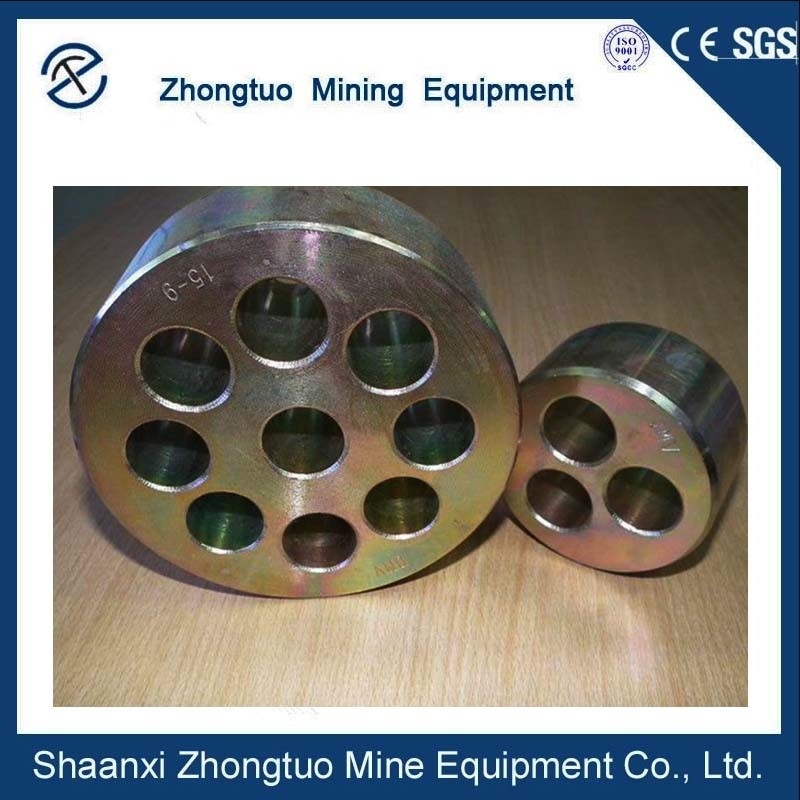

नाम: पुल निर्माण में प्रयुक्त मल्टी-होल पोस्ट टेंशन एंकर।यह एंकर विशेष रूप से इंजीनियरिंग निर्माण परियोजनाओं, विशेष रूप से पुल निर्माण में प्रीस्ट्रेसिंग कंक्रीट के लिए डिज़ाइन किया गया है।इसका उपयोग कंक्रीट डालने से पहले एंकर को पूर्व-स्थापित करने और स्थिति में रखने और फिर इसे कंक्रीट के दोनों सिरों पर गाड़ने के द्वारा किया जाता है।एंकर में दो धौंकनी के आकार के अंतिम चेहरे शामिल हैं, जो तनाव के दौरान जैक को स्थिरता प्रदान करते हैं।इष्टतम प्रदर्शन सुनिश्चित करने के लिए, एंकरों को जंग, पानी और अन्य मलबे से मुक्त रखते हुए, ठीक से बनाए रखना आवश्यक है।इसके अतिरिक्त, उपयोग से पहले टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर होल की आंतरिक सतह पर स्नेहक लगाने की सिफारिश की जाती है, साथ ही क्लिप की सतह से किसी भी मलबे को नियमित रूप से हटा दिया जाता है।टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए, और यह सुनिश्चित करना महत्वपूर्ण है कि टेंशनिंग जैक के पास कोई भी व्यक्ति मौजूद न हो।यह ध्यान रखना महत्वपूर्ण है कि एंकर प्रणाली का उपयोग विशेष रूप से किया जाना चाहिए, अन्य प्रणालियों के साथ मिश्रण किए बिना।तकनीकी डेटा के लिए, YJM13 एंकरेज में एंकर हेड, बियरिंग प्लेट, डक्ट, सर्पिल सुदृढीकरण और स्ट्रेसिंग जैक, जैसे ΦA, B, स्क्वायर, राउंड, ΦE (आईडी), और ΦF के लिए विनिर्देश शामिल हैं।पुल निर्माण के लिए अपने विश्वसनीय प्रदर्शन और उपयुक्तता के साथ, यह मल्टी-होल पोस्ट टेंशन एंकर इंजीनियरिंग के क्षेत्र में एक मूल्यवान संपत्ति है।
आवेदन विवरण
यह इंजीनियरिंग निर्माण की प्रक्रिया में प्रीस्ट्रेसिंग कंक्रीट के लिए उपयोग किए जाने वाले एंकर के लिए उपयुक्त है।आम तौर पर पुल निर्माण में उपयोग किया जाता है, पहले से स्थापित और तैनात किया जाता है, और फिर कंक्रीट डाला जाता है, कंक्रीट के दोनों सिरों पर दफन किया जाता है, यानी, धौंकनी के दो छोर, जो तनाव के दौरान जैक की स्थिरता के लिए निर्धारित अंतिम चेहरे होते हैं।
उत्पाद पैरामीटर
| YJM13 एंकरेज का तकनीकी डेटा | ||||||||||
| विनिर्देश | एंकर प्रमुख | थाली धारक | मुंह पर चिपकाने | सर्पिल सुदृढीकरण | तनावग्रस्त जैक | |||||
| Φए | बी | वर्ग | गोल | Φई(आईडी) | ΦF | एच | Φजी | एन | ||
| सी*डी | Φसी*डी | |||||||||
| YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | वाईडीसी1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | वाईडीसी1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | वाईडीसी1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | वाईडीसी1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | वाईडीसी1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | वाईडीसी1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | वाईडीसी2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | वाईडीसी2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | वाईडीसी2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | वाईडीसी2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | वाईडीसी2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | वाईडीसी2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | वाईडीसी2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकरेज का तकनीकी डेटा | ||||||||||
| विनिर्देश | एंकर प्रमुख | थाली धारक | मुंह पर चिपकाने | सर्पिल सुदृढीकरण | तनावग्रस्त जैक | |||||
| Φए | बी | वर्ग | गोल | Φई (पहचान) |
ΦF | एच | Φजी | एन | ||
| सी×डी | ΦC×D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | वाईडीसी1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | वाईडीसी1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | वाईडीसी1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | वाईडीसी1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | वाईडीसी2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | वाईडीसी2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | वाईडीसी2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | वाईडीसी2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | वाईडीसी2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
गर्म युक्तियाँ
1. एंकरों को ठीक से रखा जाना चाहिए, और उपयोग में कोई जंग, पानी और अन्य विविध चीजें नहीं होनी चाहिए।

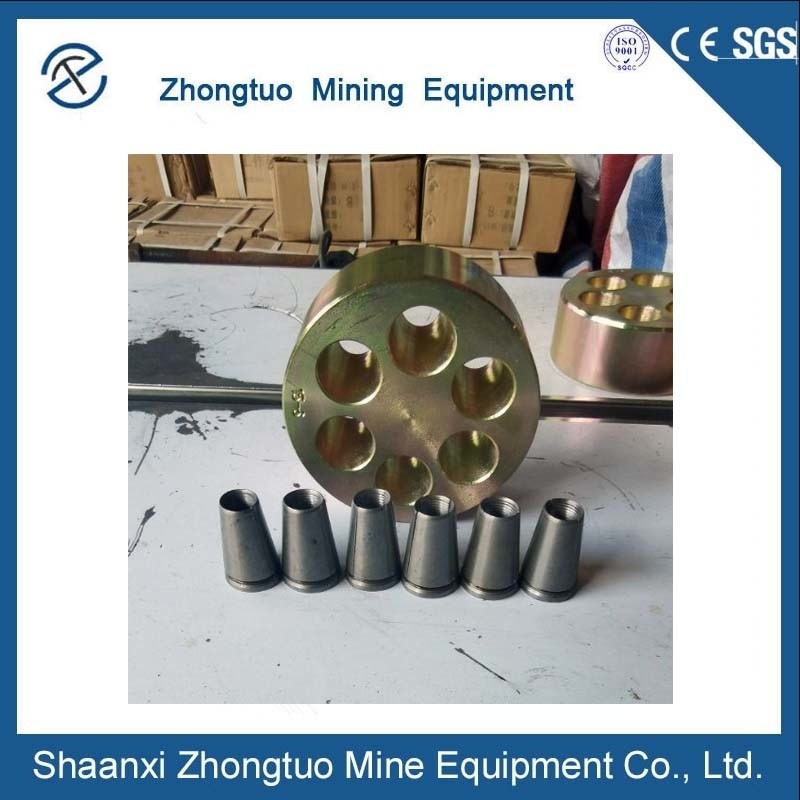

2. उपयोग से पहले टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर होल की आंतरिक सतह पर स्नेहक लगाएं, और अक्सर क्लिप की सतह पर मौजूद मलबे को हटा दें।

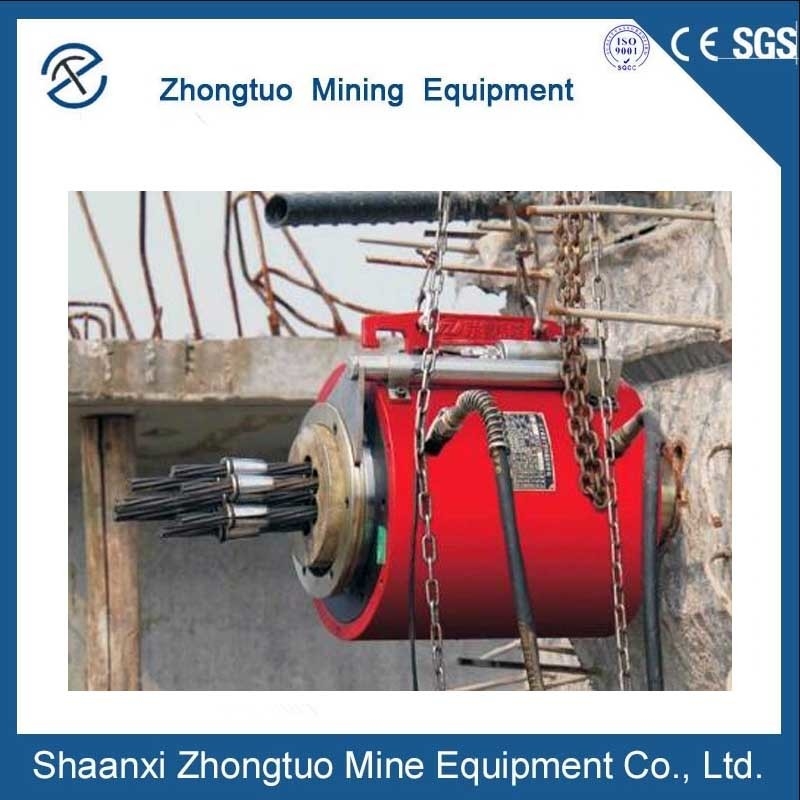

3. टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए और टेंशनिंग जैक के बाद कोई भी खड़ा नहीं हो सकता।
4. एंकर प्रणाली का उपयोग एक साथ किया जाना चाहिए और इसे अन्य प्रणालियों के साथ मिश्रित नहीं किया जा सकता है।
सामान्य प्रश्न:
Q1: क्या रिग का उपयोग रॉक होल या मिट्टी के होल के लिए किया जाता है?
A1: एप्लिकेशन ऑब्जेक्ट के अनुसार विभिन्न ड्रिल बिट्स से सुसज्जित।रॉक ड्रिलिंग रिग गोल स्टील ड्रिल प्रभाव हथौड़ों और रॉक ड्रिल बिट्स से सुसज्जित हैं।मृदा ड्रिलिंग रिग के लिए एक ट्विस्ट ड्रिल पाइप और तीन-ब्लेड ड्रिल बिट की आवश्यकता होती है।
Q2: एक ब्रिज जैक कितना टन भार उठा सकता है??
ए2: रेंज 50 से 1000 टन तक है, एप्लिकेशन आवश्यकताओं के आधार पर हमारे पास आपके लिए सही विकल्प है।
Q3: जैक और तेल पंप के बीच कनेक्शन कितने मीटर का है?
A3: फ़ैक्टरी मानक दो मीटर है।यदि आपको अधिक समय की आवश्यकता है, तो हम इसे आपके लिए बना देंगे।
Q4: हाइड्रोलिक तेल पंप के बीच क्या अंतर है?
ए4: टेंशन जैक के लिए, यह 50 एमपीए 3 किलोवाट तेल पंप और 60 एमपीए 4 किलोवाट तेल पंप है।
Q5: एंकर के सेट में किस प्रकार के पैकेज होते हैं?
A5: एंकर रिंग, क्लिप, एंकर पैड, सर्पिल रिब।
Q6: आप कौन सी भुगतान अवधि स्वीकार कर सकते हैं?
ए6: 100% टी/टी (वास्तविक स्थिति के अनुसार निर्णय लें)
Q7: मशीन की वारंटी कब तक है?
A7: मशीन के लिए एक वर्ष और आपकी आवश्यकताओं के अनुसार तकनीकी सहायता प्रदान करें।
Q8: उत्पादन की व्यवस्था करने में कितना समय लगेगा?
A8: हम सामान्य सामान 7-15 दिनों के भीतर वितरित कर सकते हैं।अन्य अमानक विद्युत आइटम हम 25-30 दिनों के भीतर वितरित कर देंगे।
प्रश्न9: आप कौन सी व्यापार शर्त स्वीकार कर सकते हैं?
A9: उपलब्ध व्यापार शर्तें: एफओबी, सीआईएफ, सीएफआर, ईएसडब्ल्यू, आदि।
Q10: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
A10: हाँ, हम आपको नमूना मशीन की पेशकश कर सकते हैं।लेकिन यह मुफ़्त नहीं है.आपको नमूने और माल ढुलाई की लागत का भुगतान करना होगा।
प्रश्न11: आपके भुगतान की शर्तें क्या हैं?
ए11: हम टी/टी, वेस्टर्न यूनियन, मनी ग्राम, पेपैल, एल/सी आदि स्वीकार करते हैं।
