तनाव के बाद 12.7 पीसी स्ट्रैंड 15.24 कंक्रीट संरचना के लिए केबल वायर प्रेस्ट्रेस्ड एंकरेज

तनाव के बाद 12.7 पीसी स्ट्रैंड 15.24 कंक्रीट संरचना के लिए केबल वायर प्रेस्ट्रेस्ड एंकरेज

ब्रिज टेंशनिंग इक्विपमेंट प्रीस्ट्रेस्ड एंकर का तकनीकी पैरामीटर

1).प्रकार: सिंगल-होल, मल्टी-होल;गोलाकार, सपाट।

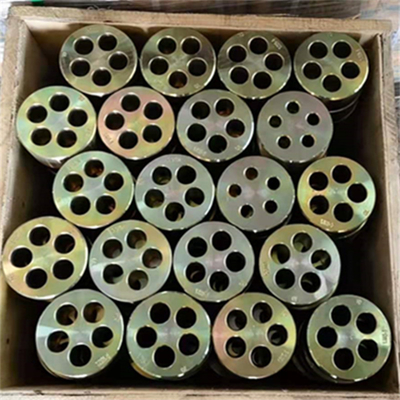

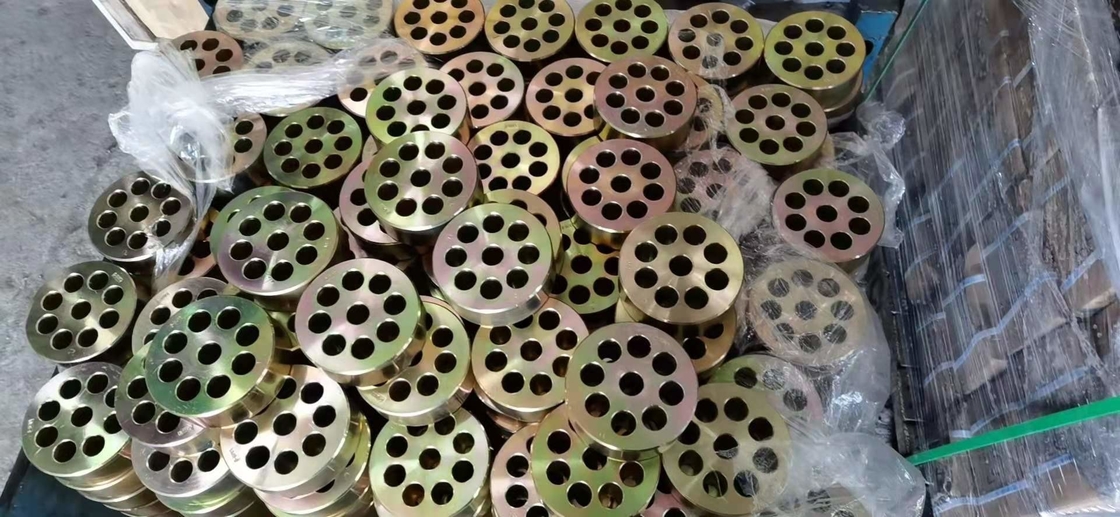

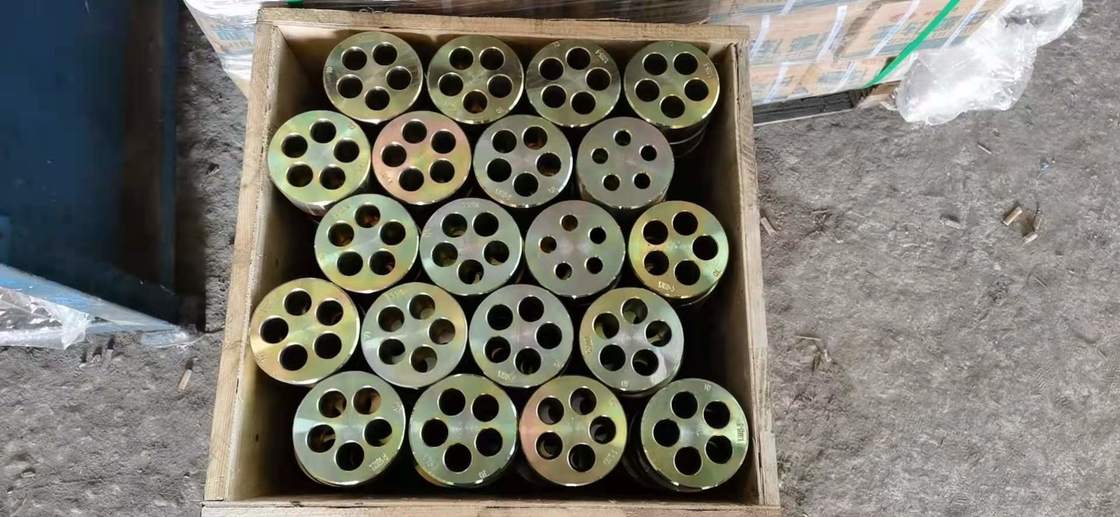

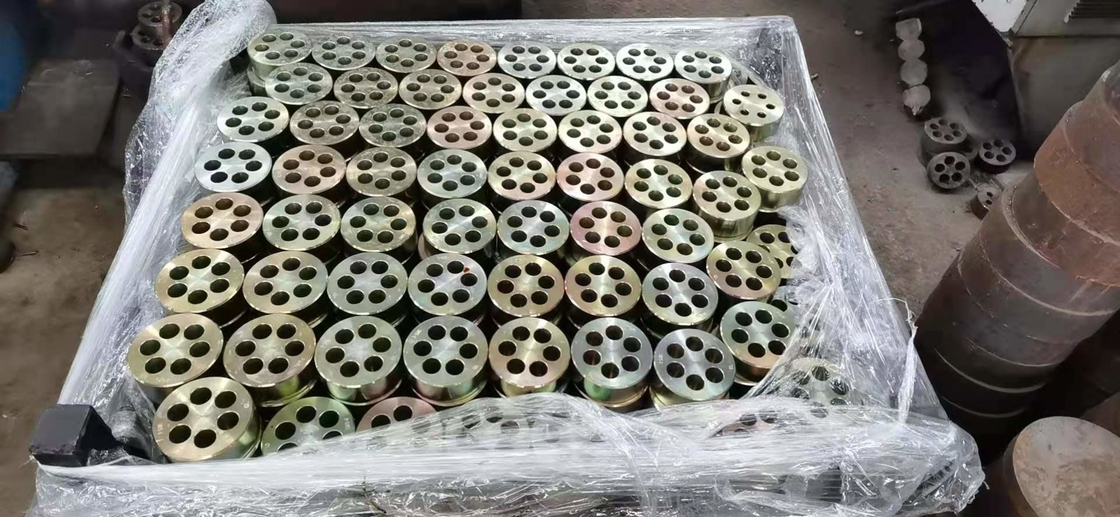

2).पार्ट्स: एंकर रिंग / प्लेट, वेज, बेस प्लेट, आदि।

3).एक उच्च एंकर दक्षता और बहुत अच्छा प्रदर्शन है।

4).हम आपकी आवश्यकता और चित्रों के अनुसार सभी प्रकार के एंकरेज और प्रीस्ट्रेस्ड उपकरण का निर्माण कर सकते हैं।

यदि कटस्टोमर का अपना डिज़ाइन है, तो हम DWG के अनुसार अनुकूलित कर सकते हैं।

ब्रिज टेंशनिंग उपकरण प्रीस्ट्रेस्ड एंकर का परिचय

एंकोरेज एक स्थायी एंकरिंग डिवाइस को संदर्भित करता है जिसका उपयोग प्रीस्ट्रेस्ड कंक्रीट में किया जाता है।यह पश्च-तनावग्रस्त संरचना या घटक में एक एंकरिंग टूल है जो प्रीस्ट्रेस्ड कण्डरा के तनाव को बनाए रखता है और इसे कंक्रीट के आंतरिक भाग में संचारित करता है।इसे प्रेस्ट्रेस्ड एंकर भी कहा जाता है।औजार।

पश्च-तनावग्रस्त प्रेस्ट्रेस्ड एंकर के अनुप्रयोग क्षेत्र
हाईवे ब्रिज, रेलवे ब्रिज, शहरी इंटरचेंज, शहरी लाइट रेल, ऊंची इमारतें, जल संरक्षण और जल विद्युत बांध, पोर्ट टर्मिनल, रॉक मास स्लोप प्रोटेक्शन एंकरिंग, फाउंडेशन रीइन्फोर्समेंट, टनल माइन रूफ एंकर रूफ, प्रीस्ट्रेस्ड ग्रिड, सबवे, बड़ी इमारतें, हॉल, वेयरहाउस वर्कशॉप, टावर बिल्डिंग, हैवी लिफ्टिंग, स्लाइडिंग फिल्म इंटरमिटेंट प्रोपल्शन, ब्रिज और टनल जैकिंग, बड़े कंटेनर और शिप, स्लीपर, ब्रिज सपोर्ट का रिप्लेसमेंट, ब्रिज और बिल्डिंग रीइंफोर्समेंट, स्टील रीइन्फोर्समेंट वर्क, एंटी-मैग्नेटिक और एंटी-जंग वर्क्स (फाइबर एंकर)), कार्बन फाइबर सुदृढीकरण, प्री-टेंशन बीम फील्ड कंस्ट्रक्शन, एक्सटर्नल प्रीस्ट्रेसिंग इंजीनियरिंग, स्टे केबल, सस्पेंशन केबल आदि।

प्री-स्ट्रेस्ड स्टील स्ट्रैंड एंकोरेज टेंशनिंग पर ध्यान
प्रीस्ट्रेस्ड स्टील स्ट्रैंड एंकरेज का तनाव तीन चरणों में किया जाता है: प्री-टेंशनिंग, शुरुआती टेंशनिंग और इंटरमीडिएट टेंशनिंग।कृपया नीचे दिए गए चरणों का ध्यानपूर्वक पालन करें:
1. स्टील स्ट्रैंड्स के एक ही बंडल के टेंशनिंग एंकरेज को दोनों सिरों पर एक साथ किया जाना चाहिए, और जैक के मुख्य तेल स्टील को धीरे-धीरे टेंशन के लिए तेल से भर दिया जाता है, और तेल मीटर की रीडिंग मुख्य कारक है, और स्टील स्ट्रैंड के बढ़ाव मूल्य की जाँच की जाती है।वास्तविक बढ़ाव मूल्य और सैद्धांतिक बढ़ाव मूल्य के बीच का अंतर प्लस या माइनस 6% के भीतर नियंत्रित होता है।दोनों सिरों पर स्टील स्ट्रैंड्स के बढ़ाव के बीच का अंतर 5% से अधिक नहीं होना चाहिए, और एक छोर को फैलाना सख्त मना है।स्टील के बंडल जो एक समय में तनावग्रस्त होते हैं, उन्हें दोहरे नियंत्रण द्वारा नियंत्रित किया जाता है।दो बार खींचे जाने वाले स्टील बंडलों के लिए, पहले चरण के तनाव में कंपाउंडिंग के लिए बढ़ाव मूल्य का उपयोग किया जाना चाहिए, और दूसरे चरण के पूरक तनाव के लिए तनाव बल मूल्य का उपयोग किया जाना चाहिए।बढ़ाव मान समय पर दर्ज किए जाते हैं।
2. बॉक्स बीम को स्थानांतरित और संग्रहीत किया जाता है।एक 900-टन टायर-टाइप बीम लिफ्टर का उपयोग बॉक्स बीम को बीम स्टोरेज एरिया में उठाने और स्थानांतरित करने के लिए किया जाता है, और बीम स्टोरेज प्लेटफॉर्म को संरेखित किया जाता है।बीम स्टोरेज एरिया डबल-लेयर बीम स्टोरेज को अपनाता है।
3. होल ग्राउटिंग।प्रीस्ट्रेस्ड पाइपलाइन ग्राउटिंग एक वैक्यूम-असिस्टेड ग्राउटिंग प्रक्रिया को अपनाती है।पेंच ग्राउटिंग पंप के साथ निरंतर ग्राउटिंग, जब ग्राउटिंग नोजल से बहने वाली घोल की एकाग्रता ग्राउटिंग पंप में एकाग्रता के अनुरूप होती है, तो पाइप लाइन के ग्राउटिंग पोर्ट को कनेक्ट करें, और ग्राउटिंग के लिए ग्राउटिंग पोर्ट के वाल्व को खोलें।जब गारा पारदर्शी ट्यूब से होकर गुजरता है, तो वैक्यूम पंप के निकास बंदरगाह के वाल्व को बंद किया जा सकता है।जब निकास पाइप से बहने वाली घोल की स्थिरता भरने से पहले समान होती है, तो निकास वाल्व को बंद किया जा सकता है और घोल को लगातार दबाया जा सकता है।पाइपलाइन में 0.50-0.60 एमपीए तक दबाव बढ़ाने के बाद, 3 मिनट के लिए दबाव डालें और ग्राउटिंग वाल्व बंद कर दें।एक ही पाइपलाइन का ग्राउटिंग लगातार किया जाना चाहिए और एक बार में पूरा किया जाना चाहिए।

गर्म युक्तियाँ
1. लंगर ठीक से रखा जाना चाहिए, और उपयोग में कोई जंग, पानी और अन्य हर तरह की चीज़ें नहीं होनी चाहिए।
2. उपयोग से पहले टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर छेद की आंतरिक सतह पर स्नेहक लागू करें, और अक्सर क्लिप की सतह पर मलबे को हटा दें।
3. टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए, और टेंशनिंग जैक के बाद कोई भी खड़ा नहीं हो सकता है।
4. एंकर सिस्टम को एक साथ इस्तेमाल किया जाना चाहिए और इसे अन्य सिस्टम के साथ नहीं मिलाया जा सकता है।
