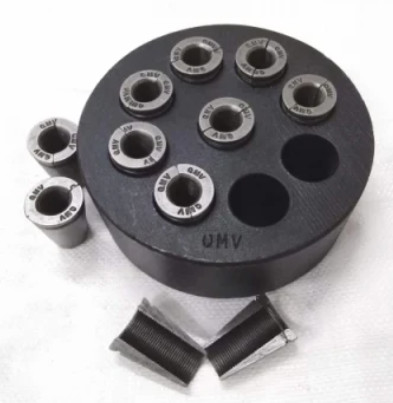

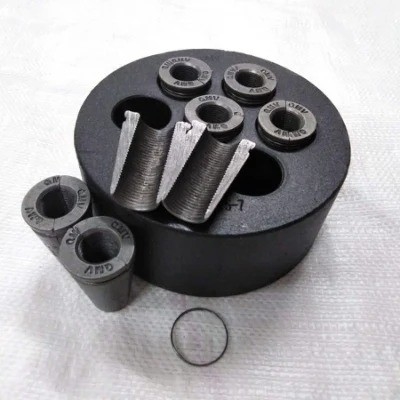

प्रीस्ट्रेसिंग पीसी स्ट्रैंड स्ट्रेसिंग एंकरेज पोस्ट टेंशन एंकर हेड और वेजेज
-
प्रमुखता देना
प्रीस्ट्रेसिंग पीसी स्ट्रैंड स्ट्रेसिंग एंकोरेज
,पोस्ट टेंशन एंकर एक्सेसरीज
,प्रेस्ट्रेस्ड स्ट्रेसिंग एंकरेज हेड
-
उत्पाद का आकारगोल
-
रासायनिक संरचनाइस्पात
-
परिवहन पैकेजलकड़ी का बक्सा
-
कील फार्म2 चिप या 3 चिप्स
-
प्रमाणनCE; ISO
-
सामग्रीनमनीय लोहे
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
उत्पत्ति के प्लेसचीन
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE; ISO
-
न्यूनतम आदेश मात्रा1
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
प्रीस्ट्रेसिंग पीसी स्ट्रैंड स्ट्रेसिंग एंकरेज पोस्ट टेंशन एंकर हेड और वेजेज
प्रीस्ट्रेसिंग पीसी स्ट्रैंड स्ट्रेसिंग एंकरेज पोस्ट टेंशन एंकर हेड और वेजेज
प्रेस्ट्रेस एंकरेज डिवाइस स्टील स्ट्रैंड के अंत में स्थापित किया गया है और एंकरेज को तनाव दे सकता है।(गोल एंकर, फ्लैट एंकर)
ब्रिज टेंशनिंग इक्विपमेंट प्रीस्ट्रेस्ड एंकर का तकनीकी पैरामीटर
| YJM13 एंकोरेज का तकनीकी डाटा | ||||||||||
| विनिर्देश | एंकर हेड | थाली धारक | मुंह पर चिपकाने | सर्पिल सुदृढीकरण | तनावपूर्ण जैक | |||||
| Φए | बी | वर्ग | गोल | Φई (आईडी) | एफ | एच | डी जी | एन | ||
| सी * डी | Φसी * डी | |||||||||
| YJM13-1 | 38 | 40 | 80 × 10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115 × 80 | 120 × 80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120 × 80 | 130 × 80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135 × 85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140 × 92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180 × 130 | 180 × 150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180 × 130 | 180 × 150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190 × 140 | 190 × 150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190 × 140 | 190 × 150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195 × 150 | 200 × 160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195 × 150 | 200 × 160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| YJM15 एंकोरेज का तकनीकी डाटा | ||||||||||
| विनिर्देश | एंकर हेड | थाली धारक | मुंह पर चिपकाने | सर्पिल सुदृढीकरण | तनावपूर्ण जैक | |||||
| Φए | बी | वर्ग | गोल | Φई (पहचान) |
एफ | एच | डी जी | एन | ||
| सी × डी | ΦC × डी | |||||||||
| YJM15-1 | 43 | 46 | 80 × 12 | 80 × 20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130 × 85 | 135 × 80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135 × 85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140 × 92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180 × 130 | 180 × 150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190 × 140 | 190 × 150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195 × 150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
ब्रिज टेंशनिंग उपकरण प्रीस्ट्रेस्ड एंकर का परिचय
GYM सिस्टम में स्ट्रेस-एंड एंकर, फिक्स्ड एंड एंकर, एंकर कपलर और नालीदार पाइप शामिल हैं।
इसे GYM13, GYM15, GYM18 श्रृंखला के गोल एंकर और GBM13, GBM15 श्रृंखला के फ्लैट एंकर में विभाजित किया जा सकता है, हमारे पास उच्च शक्ति वाले स्टील वायर GYM5, GYM7 श्रृंखला एंकर भी हैं।
2. GYM13 12.7mm, 12.5mm और 12.9mm पीसी स्ट्रैंड पर लागू होता है।
3. GYM18 17.8mm पीसी स्ट्रैंड पर लागू होता है।
4. GYM22 21.6/21.8mm पीसी स्ट्रैंड पर लागू होता है।
5. GYM11 10.8 मिमी पीसी स्ट्रैंड पर लागू होता है।
6. GYM10 9.3mm, 9.53mm पीसी स्ट्रैंड पर लागू होता है।
7. GYM7, GYM6, GYM5 7.0 मिमी, 6.0 मिमी, 5.0 मिमी सर्पिल रिब्ड पीसी तार पर लागू होते हैं।
इसमें अच्छा आत्म-दोष प्रदर्शन, सुविधाजनक निर्माण और संचालन, उच्च एंकरिंग दक्षता गुणांक और विश्वसनीयता है।
पश्च-तनावग्रस्त प्रेस्ट्रेस्ड एंकर के अनुप्रयोग क्षेत्र
(1)।इमारतों के लिए: आवास, वाणिज्यिक भवन, ऊंची इमारतें।
(2)।म्यूनिसिपल इंजीनियरिंग के लिए: रेलवे, हाईवे, ओवर हेड फास्ट स्पीड वे, मेट्रो वे, हाई-स्पीड रेलवे, आदि।
(3)।प्रोजेक्ट्स के लिए: माइनिंग, पाइलिंग, फाउंडेशन, स्लोप एंड रॉक रीइंफोर्समेंट, हाइड्रोपावर स्टेशन, एंकरिंग इंजीनियर्स, वाटर कंजरवेंसी प्रोजेक्ट्स, ऑयल या गैस टैंक आदि।
मल्टी स्ट्रैंड एंकर के फायदे
(1)।प्रकार: सिंगल-होल, मल्टी-होल;गोलाकार, सपाट।
(2)।पार्ट्स: एंकर रिंग / प्लेट, वेज, बेस प्लेट, आदि।
(3)।एक उच्च एंकर दक्षता और बहुत अच्छा प्रदर्शन है।
(4)।हम आपकी आवश्यकता और चित्रों के अनुसार सभी प्रकार के एंकरेज और प्रीस्ट्रेस्ड उपकरण का निर्माण कर सकते हैं।
गर्म युक्तियाँ
1. लंगर ठीक से रखा जाना चाहिए, और उपयोग में कोई जंग, पानी और अन्य हर तरह की चीज़ें नहीं होनी चाहिए।
2. उपयोग से पहले टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर छेद की आंतरिक सतह पर स्नेहक लागू करें, और अक्सर क्लिप की सतह पर मलबे को हटा दें।
3. टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए, और टेंशनिंग जैक के बाद कोई भी खड़ा नहीं हो सकता है।
4. एंकर सिस्टम को एक साथ इस्तेमाल किया जाना चाहिए और इसे अन्य सिस्टम के साथ नहीं मिलाया जा सकता है।
