पोस्ट टेंशनिंग कंक्रीट स्लैब के लिए 12.7 मिमी 15.24 मिमी पीसी स्ट्रैंड केबल प्रेस्ट्रेस्ड एंकर

पोस्ट टेसनिंग कंक्रीट स्लैब के लिए 12.7 मिमी और 15.24 मिमी पीसी स्ट्रैंड केबल प्रेस्ट्रेस्ड एंकर

ब्रिज टेंशनिंग उपकरण के तकनीकी पैरामीटर प्रेस्ट्रेस्ड एंकर

1) ।प्रकार: सिंगल-होल, मल्टी-होल;वृत्ताकार, समतल।

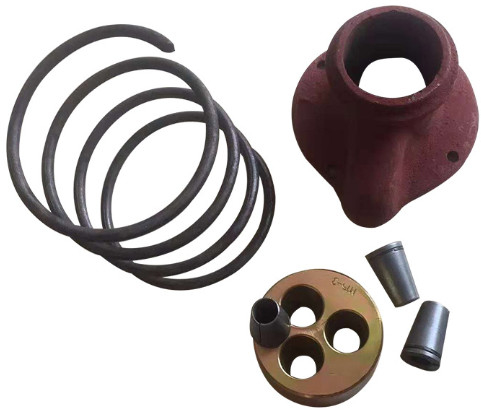

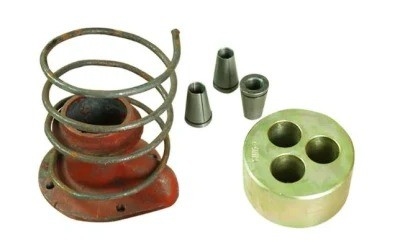

2))।पार्ट्स: एंकर रिंग / प्लेट, वेज, बेस प्लेट, आदि।

3))।एक उच्च एंकर दक्षता और बहुत अच्छा प्रदर्शन है।

4))।हम आपकी आवश्यकता और चित्र के अनुसार सभी प्रकार के लंगर और प्रतिष्ठित उपकरण का निर्माण कर सकते हैं।

ब्रिज टेंशनिंग उपकरण प्रेस्ट्रेस्ड एंकर का परिचय

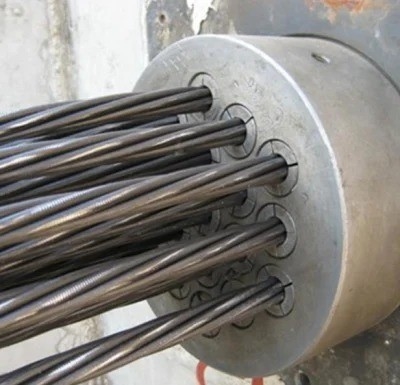

एंकरेज एक स्थायी एंकरिंग डिवाइस को संदर्भित करता है जिसका उपयोग प्रतिष्ठित कंक्रीट में किया जाता है।यह एक तनाव के बाद की संरचना या घटक में एक एंकरिंग उपकरण है जो प्रेस्ट्रेस्ड टेंडन के तनाव को बनाए रखता है और इसे कंक्रीट के इंटीरियर तक पहुंचाता है।इसे प्रेस्ट्रेस्ड एंकर भी कहा जाता है।औजार।
उपयोग के प्रकार के अनुसार एंकरों को दो श्रेणियों में विभाजित किया जा सकता है:
(ए): एक एंकरिंग टूल जो प्रेस्ट्रेसिंग टेंडन के अंत में स्थापित होता है और प्रेस्ट्रेसिंग टेंडन की टेंशनिंग प्रक्रिया के दौरान प्रेस्ट्रेसिंग टेंडन को हमेशा एक एंकर की स्थिति में रख सकता है।
टेंशन एंड एंकरेज को क्लिप-टाइप एंकरेज (YJM) में प्रीस्ट्रेस्ड स्टील स्ट्रैंड्स को टेंशन देने के लिए, स्टील टेपर्ड एंकर्स (GZM) को हाई-स्ट्रेंथ स्टील वायर्स को टेंशन देने के लिए, पियरहेड एंकर्स (DM) को हेडिंग के बाद हाई-स्ट्रेंथ स्टील वायर को टेंशन देने के लिए विभाजित किया जा सकता है। नट (YGM) टेंशनिंग फिनिश-रोल्ड रेबार के लिए, कोल्ड-कास्ट हेडिंग एंकर (LMZ) मल्टी-स्ट्रैंड पैरेलल वायर बंडलों आदि को टेंशन देने के लिए। कई प्रकार।
(बी) फिक्स्ड-एंड एंकरेज: प्रीस्ट्रेस्ड टेंडन के अंत में स्थापित एक एंकरेज, आमतौर पर कंक्रीट में एम्बेडेड होता है और तनाव के लिए उपयोग नहीं किया जाता है, जिसे निचोड़ एंकर या पी एंकर भी कहा जाता है।

पोस्ट-टेंशन प्रेस्ट्रेस्ड एंकर के आवेदन क्षेत्र
राजमार्ग पुल, रेलवे पुल, शहरी इंटरचेंज, शहरी प्रकाश रेल, ऊंची इमारतें, जल संरक्षण और जल विद्युत बांध, बंदरगाह टर्मिनल, रॉक मास स्लोप प्रोटेक्शन एंकरिंग, नींव सुदृढीकरण, सुरंग खदान छत लंगर छत, प्रतिष्ठित ग्रिड, सबवे, बड़ी इमारतें हॉल, वेयरहाउस वर्कशॉप, टॉवर बिल्डिंग, हैवी लिफ्टिंग, स्लाइडिंग फिल्म इंटरमिटेंट प्रोपल्शन, ब्रिज और टनल जैकिंग, बड़े कंटेनर और जहाज, स्लीपर, ब्रिज सपोर्ट का रिप्लेसमेंट, ब्रिज और बिल्डिंग रीइन्फोर्समेंट, स्टील रीइन्फोर्समेंट वर्क्स, एंटी-मैग्नेटिक और एंटी-जंग वर्क्स (फाइबर एंकर) ), कार्बन फाइबर रीइन्फोर्समेंट, प्री-टेंशन बीम फील्ड कंस्ट्रक्शन, एक्सटर्नल प्रेस्ट्रेसिंग इंजीनियरिंग, स्टे केबल, सस्पेंशन केबल आदि।

प्री-स्ट्रेस्ड स्टील स्ट्रैंड एंकरेज टेंशनिंग पर ध्यान
प्रीस्ट्रेस्ड स्टील स्ट्रैंड एंकरेज का टेंशन तीन चरणों में किया जाता है: प्री-टेंशनिंग, प्रारंभिक टेंशनिंग और इंटरमीडिएट टेंशनिंग।कृपया नीचे दिए गए चरणों का ध्यानपूर्वक पालन करें:
1. स्टील स्ट्रैंड्स के एक ही बंडल के टेंशनिंग एंकरेज को दोनों सिरों पर एक साथ किया जाना चाहिए, और जैक का मुख्य तेल स्टील धीरे-धीरे तनाव के लिए तेल से भर जाता है, और तेल मीटर की रीडिंग मुख्य कारक है, और स्टील स्ट्रैंड के बढ़ाव मूल्य की जाँच की जाती है।वास्तविक बढ़ाव मूल्य और सैद्धांतिक बढ़ाव मूल्य के बीच का अंतर प्लस या माइनस 6% के भीतर नियंत्रित किया जाता है।दोनों सिरों पर स्टील स्ट्रेंड्स के बढ़ाव के बीच का अंतर 5% से अधिक नहीं होना चाहिए, और एक छोर को फैलाना सख्त मना है।एक समय में तनावग्रस्त स्टील बंडलों को दोहरे नियंत्रण द्वारा नियंत्रित किया जाता है।स्टील बंडलों के लिए जिन्हें दो बार बढ़ाया जाता है, पहले चरण के तनाव में कंपाउंडिंग के लिए बढ़ाव मूल्य का उपयोग किया जाना चाहिए, और दूसरे चरण के पूरक तनाव के लिए तनाव बल मूल्य का उपयोग किया जाना चाहिए।बढ़ाव मान समय पर दर्ज किए जाते हैं।
2. बॉक्स बीम को स्थानांतरित और संग्रहीत किया जाता है।900 टन टायर-प्रकार के बीम लिफ्टर का उपयोग बॉक्स बीम को बीम स्टोरेज क्षेत्र में उठाने और स्थानांतरित करने के लिए किया जाता है, और बीम स्टोरेज प्लेटफॉर्म को संरेखित किया जाता है।बीम भंडारण क्षेत्र डबल-लेयर बीम स्टोरेज को अपनाता है।
3. होल ग्राउटिंग।प्रेस्ट्रेस्ड पाइपलाइन ग्राउटिंग एक वैक्यूम-असिस्टेड ग्राउटिंग प्रक्रिया को अपनाती है।स्क्रू ग्राउटिंग पंप के साथ निरंतर ग्राउटिंग, जब ग्राउटिंग नोजल से निकलने वाले घोल की सांद्रता ग्राउटिंग पंप में एकाग्रता के अनुरूप होती है, पाइपलाइन के ग्राउटिंग पोर्ट को कनेक्ट करें, और ग्राउटिंग के लिए ग्राउटिंग पोर्ट के वाल्व को खोलें।जब घोल पारदर्शी ट्यूब से होकर गुजरता है, तो वैक्यूम पंप के एग्जॉस्ट पोर्ट के वाल्व को बंद किया जा सकता है।जब निकास पाइप से बहने वाले घोल की स्थिरता भरने से पहले समान होती है, तो निकास वाल्व को बंद किया जा सकता है और घोल को लगातार दबाया जा सकता है।पाइप लाइन में दबाव को 0.50-0.60 एमपीए तक बढ़ाने के बाद, 3 मिनट के लिए दबाव डालें और ग्राउटिंग वाल्व को बंद कर दें।एक ही पाइपलाइन की ग्राउटिंग लगातार की जानी चाहिए और एक बार में पूरी की जानी चाहिए।

गर्म युक्तियाँ
1. लंगर को ठीक से रखा जाना चाहिए, और कोई जंग, पानी, और अन्य विविध उपयोग में नहीं होना चाहिए।
2. टूल क्लिप की बाहरी सतह और एंकर प्लेट के टेपर होल की भीतरी सतह पर लुब्रिकेंट का उपयोग करने से पहले लगाएं, और अक्सर क्लिप की सतह पर मौजूद मलबे को हटा दें।
3. टेंशनिंग के दौरान सुरक्षा उपाय किए जाने चाहिए, और टेंशनिंग जैक के पीछे कोई खड़ा नहीं हो सकता।
4. लंगर प्रणाली को एक साथ इस्तेमाल किया जाना चाहिए और अन्य प्रणालियों के साथ मिश्रित नहीं किया जा सकता है।
