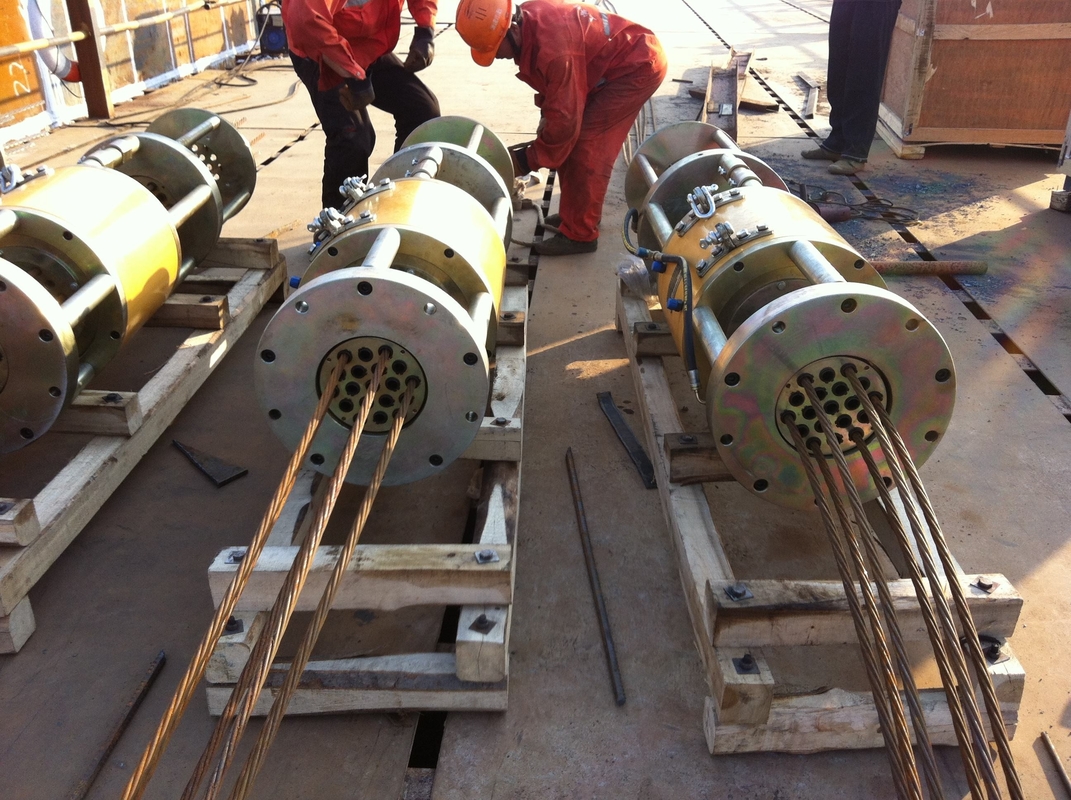

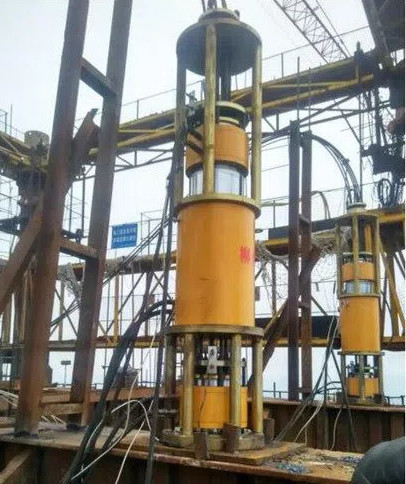

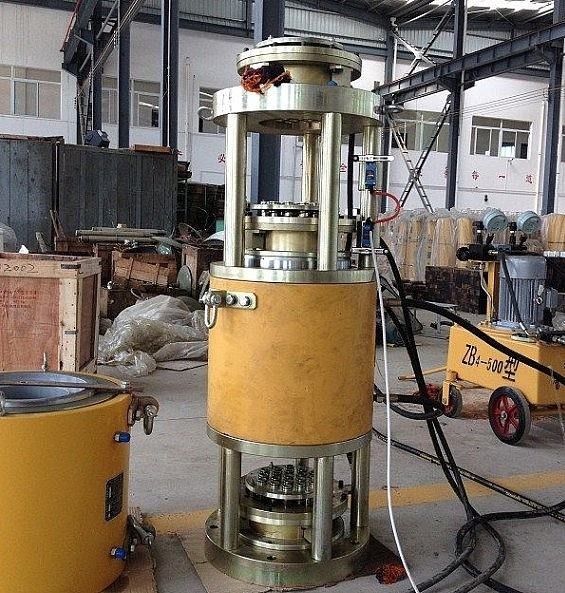

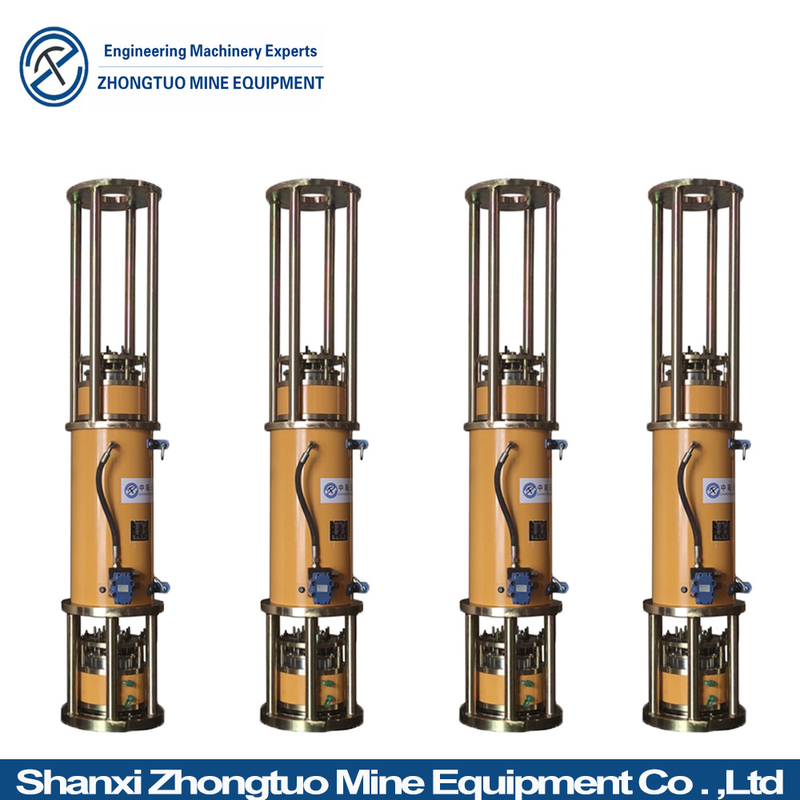

50 टन 100 टन 150 टन 250 टन 500 टन हाइड्रोलिक सिंक्रोनस लिफ्टिंग सिस्टम स्ट्रैंड जैक

सिंक्रोनिक लिफ्टिंग जैक का सिद्धांत

सिंक्रोनस लिफ्टिंग हाइड्रोलिक जैक हाइड्रोलिक लिफ्टिंग सिस्टम धातु विज्ञान में एक व्यावसायिक शब्द है।
समर्थन रॉड को चढ़ाई रॉड भी कहा जाता है। यह न केवल हाइड्रोलिक जैक का चढ़ाई ट्रैक है, बल्कि स्लाइडिंग फॉर्म डिवाइस का लोड-असर स्तंभ भी है,जो निर्माण प्रक्रिया के दौरान सभी भारों को सहन करता है.
समर्थन रॉड के विनिर्देशों और व्यास को चयनित जैक के साथ संगत होना चाहिए। वर्तमान में 30kN की एक नामित उठाने की क्षमता के साथ गेंद क्लैंप जैक का उपयोग किया जाता है,और इसके समर्थन रॉड आम तौर पर φ25 Q235 गोल स्टील का उपयोग करता है. समर्थन छड़ों को सीधा किया जाना चाहिए और डिरेस्ट किया जाना चाहिए। जब ग्रेड I गोल इस्पात को ठंडा खींचकर सीधा किया जाता है, तो ठंड खींचने की दर को 3% के भीतर नियंत्रित किया जाना चाहिए।समर्थन रॉड की प्रसंस्करण लंबाई आम तौर पर 3m से 5m है. कनेक्शन विधि थ्रेडेड कनेक्शन, टेनन संयुक्त और अनुभाग वेल्डिंग का उपयोग कर सकती है। थ्रेड कनेक्शन संचालित करने के लिए सरल, सुरक्षित और विश्वसनीय है,लेकिन बड़ी मात्रा में यांत्रिक प्रसंस्करण की आवश्यकता होती है. मोर्टिस और टेनन कनेक्शन में सरल संचालन और बड़ी मात्रा में मशीनिंग की विशेषताएं भी हैं। स्लाइडिंग प्रक्रिया के दौरान जैक के चक द्वारा उठाया जाना आसान है।अनुभाग वेल्डिंग का उपयोग करते समययदि जोड़ थोड़ा विचलित या उत्तल है, तो इसे एक पोर्टेबल ग्राइंडर के साथ चिकना किया जाना चाहिए ताकि यह जैक छेद के माध्यम से गुजर सके।घुमावदार कनेक्शन का प्रयोग किया जाना चाहिए.

सिंक्रोनस लिफ्टिंग जैक के फायदे
1. शक्तिशाली कार्य
नियंत्रण प्रणाली पीएलसी और टच स्क्रीन की स्वचालित नियंत्रण विधि पर आधारित है। यह बहु-बिंदु स्वचालित नियंत्रण का एहसास करता है और लोडिंग, सिंक्रोनस लिफ्टिंग,सिंक्रोनस लोडिंग, स्वचालित वोल्टेज स्थिरीकरण, और पिस्टन वापस गिर से स्थायी लॉक. सभी जैक टच स्क्रीन पर संचालित किया जा सकता है. स्क्रीन वास्तविक समय विस्थापन, तेल दबाव प्रदर्शित कर सकते हैं,भार और प्रत्येक जैक की स्थिति. यह प्रणाली वास्तविक समय में प्रत्येक जैक और पंप स्टेशन की स्थिति की जानकारी की निगरानी करती है. जब कोई असामान्यता होती है, तो एक पॉप-अप विंडो तुरंत अलार्म करेगी.
2सुरक्षित और विश्वसनीय
प्रत्येक जैक के हाइड्रोलिक तेल सर्किट पूरी तरह से स्वतंत्र है और एक दूसरे के साथ हस्तक्षेप नहीं करता है।यह उठाने और उतारने के तुल्यकालन सुनिश्चित कर सकते हैंतेल आपूर्ति और वापसी तेल लाइनों को स्वतंत्र रूप से आपूर्ति और वापसी को समायोजित करने के लिए स्वतंत्र राहत वाल्वों से लैस किया गया है।तेल का दबाव जैकिंग घटक के वजन के अनुसार उचित रूप से समायोजित किया जा सकता हैजब जैक का दबाव या विस्थापन सेट दबाव या विस्थापन से अधिक हो,प्रणाली एक अलार्म की सूचना देता है और बंद हो जाता है;
3उच्च नियंत्रण सटीकता
जैकिंग और लोडिंग की सिंक्रनाइज़ेशन त्रुटि ≤1 मिमी है। The control system compares the displacement signals fed back by the high-precision displacement sensor installed on the jack to calculate the maximum and minimum displacement of the jack and calculates their difference. जब अंतर सेट मूल्य से अधिक है जब सिंक्रनाइज़ेशन सटीकता उच्च है,प्रणाली समन्वयन नियंत्रण प्राप्त करने के लिए सहिष्णुता से बाहर जैक कार्रवाई को निलंबित करने के लिए संबंधित सोलेनोइड वाल्व को नियंत्रित करती है; घटकों के स्वयं के वजन के प्रभाव के कारण घटकों को नीचे उतारने की अत्यधिक गति और झटके और झटके से बचने के लिए,तेल आपूर्ति पाइपलाइन में एकतरफा कटऑफ जोड़ा जाता हैवाल्व उतारने के दौरान गति को नियंत्रित करता है, जिससे उतारने की गति नियंत्रित और बिना झटके के चिकनी होती है।
4. मजबूत स्केलेबिलिटी
जैक की संख्या को उठाने वाले घटकों के वजन के अनुसार विन्यस्त किया जा सकता है।प्रत्येक हाइड्रोलिक पंप स्टेशन और संबंधित जैक एक स्वतंत्र इकाई के रूप में नेटवर्क के माध्यम से नियंत्रण प्रणाली से जुड़े हुए हैं.

सिंक्रोनस लिफ्टिंग जैक का तकनीकी पैरामीटर

पैकेजिंग और शिपिंग

पैकेजिंग विवरणः

1बाहरी पैकेजिंगः मानक समुद्री निर्यात बाकेलाइट बॉक्स;

2. आंतरिक पैकेजिंगः खिंचाव फिल्म, नमी प्रतिरोधी प्लास्टिक फिल्म;

3आपकी आवश्यकताओं के अनुसार अनुकूलित।

नौवहन

1बंदरगाहः तियानजिन, क़िंगदाओ, शंघाई या अन्य बंदरगाहों अपनी आवश्यकताओं के अनुसार.

2शिपिंगः एफओबी/सीआईएफ/डीडीयू उद्धरण उपलब्ध हैं।

3परिवहन का साधन: रसद; कार से; ट्रेन से; परिवहन से; हवा से आदि।.
