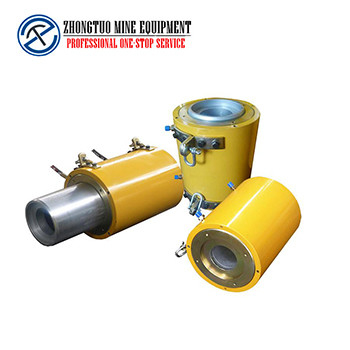

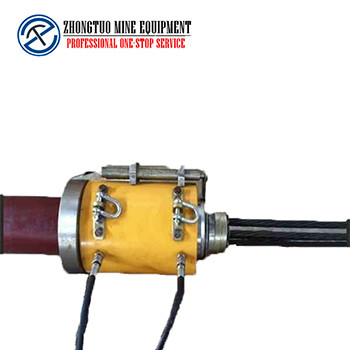

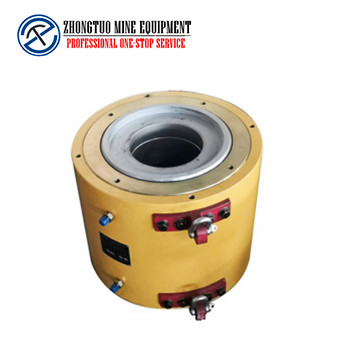

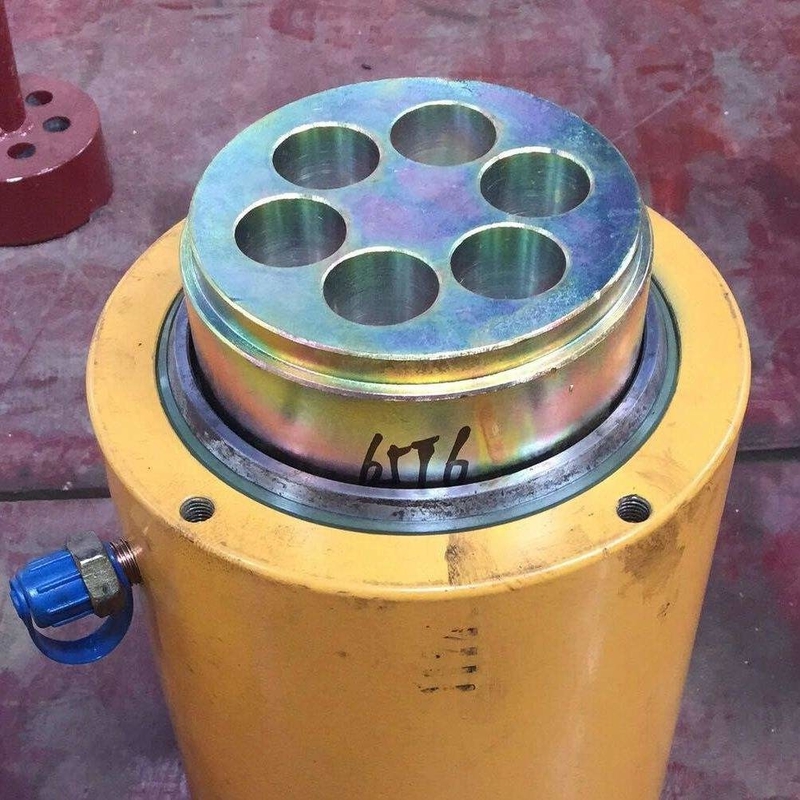

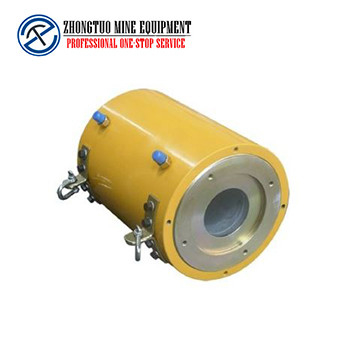

रेलवे के निर्माण के लिए 200 मिमी स्ट्रोक मुटी स्ट्रैंड्स पोस्ट टेंशन हाइड्रोलिक जैक

पोस्ट-टेंशन जैक के फायदेमैं

1. मुख्य रूप से समूह एंकरों के समग्र तनाव के लिए उपयोग किया जाता है।

2. मल्टी पीसी स्ट्रैंड जैक को संचालित करना आसान है, प्रदर्शन में विश्वसनीय है, और स्टील के तारों को सबसे बड़ी सीमा तक बचाता है।

3. मल्टी पीसी स्ट्रैंड जैक का उपयोग मुख्य रूप से पुलों और अन्य परियोजनाओं के निर्माण में किया जाता है, जैसे कि प्रेस्ट्रेस्ड एंकर और टेंशनिंग उपकरण।

पोस्ट-टेंशन जैक और एंकरेज की स्थापना

1. स्टील स्ट्रैंड को संरचना की आरक्षित गैलरी में पिरोया जाएगा, और तनाव वाले छोर पर स्टील स्ट्रैंड की उजागर लंबाई जैक की कामकाजी लंबाई से 200-250 मिमी लंबी होनी चाहिए।मुश्किल वेध से बचने के लिए स्टील स्ट्रैंड को बिना ढीले सिरों या "रफ एंड्स" के पतले डिस्क ग्राइंडर से काटा जाना चाहिए।

2. काम कर रहे एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, इसे एंकर बेस प्लेट पर धकेलें, और इसे स्पिगोट के साथ संरेखित करें।

3. काम कर रहे एंकर क्लिप की स्थापना: क्लिप स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ जकड़ने के लिए स्टील के छल्ले का उपयोग करें, फिर उन्हें स्टील स्ट्रैंड के साथ एंकर प्लेट के टेपर होल में धकेलें, और फिर उन्हें तब तक धकेलें जब तक कि वे हिल न जाएं।

4. लिमिट प्लेट की स्थापना: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिजाइन किया गया है और एंकर प्लेट के होल से मिलान किया गया है।

5. जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल के अंत को एक वायर पिन से बांधें, फिर जैक को उठाकर स्टील स्ट्रैंड पर रखें, और जैक के फ्रंट कवर के सपोर्ट ओपनिंग को लिमिट के बाहर लगाएं तश्तरी।इस समय, जैक को समाक्षीय रूप से संरेखित किया जा सकता है।

6. पिस्टन के अंत में सपोर्ट लिप पर टूल एंकर स्थापित करें।

पोस्ट-टेंशन जैक के अनुप्रयोग क्षेत्र और सावधानियां

टेंशनिंग जैक का उपयोग अक्सर पुलों, रेलवे, राजमार्गों और अन्य परियोजनाओं के निर्माण में किया जाता है।उनका उपयोग करते समय कई सावधानियां हैं, जैसा कि नीचे दिखाया गया है:
1. टेंशनिंग जैक को प्रेस्ट्रेस्ड टेंशनिंग निर्माण के दौरान तेल गेज के साथ कैलिब्रेट किया जाएगा।
2. स्टैगर विनिर्देश में जैक मॉडल के अनुसार प्रेस्ट्रेस टेंशनिंग उपकरण और प्रेस्ट्रेस स्टैगर का उपयोग किया जाएगा।
3. जैक का उपयोग करने से पहले, जैक, तेल पंप और तेल दबाव गेज के सुधार गुणांक को निर्धारित करने के लिए आवश्यकताओं के अनुसार सक्षम विभाग द्वारा अधिकृत कानूनी मेट्रोलॉजिकल तकनीकी संगठन द्वारा समय पर कैलिब्रेट किया जाना चाहिए।तनाव के दौरान, जैक को कैलिब्रेशन रिपोर्ट पर इंगित तेल पंप संख्या, तेल गेज संख्या और जैक संख्या के अनुसार सख्ती से स्थापित और उपयोग किया जाना चाहिए।
4. तनाव से पहले, तेल गेज पढ़ने और तनाव बल के बीच संबंधित मूल्य की गणना सुधार कारक सूत्र के अनुसार की जाएगी।निम्नलिखित शर्तों के तहत पुन: अंशांकन आयोजित किया जाएगा: नए जैक के पहले उपयोग से पहले;जब तेल दबाव नापने का यंत्र का सूचक शून्य पर वापस नहीं आ सकता है, तो जैक, तेल दबाव नापने का यंत्र और तेल पाइप को बदल दिया गया है या मरम्मत की गई है;जब जैक 6 महीने से अधिक समय तक उपयोग किया जाता है या 200 से अधिक बार तनावग्रस्त होता है;अन्य असामान्य घटनाएं उपयोग के दौरान होती हैं।
5. जैक का उपयोग करते समय, उठाने के दौरान स्थिरता पर ध्यान दें।किसी भारी वस्तु को हल्का सा उठाने के बाद जांच लें कि कहीं कोई असामान्य स्थिति तो नहीं है।यदि कोई असामान्य स्थिति नहीं है, तो जैक को उठाना जारी रखें।
6. जब एक ही समय में कई जैक काम कर रहे हों, तो विशेष रूप से निर्दिष्ट व्यक्ति को आदेश देना आवश्यक है, ताकि उठाने या कम करने को समकालिक रूप से किया जा सके।फिसलने से रोकने के लिए रिक्ति सुनिश्चित करने के लिए लकड़ी के ब्लॉकों को दो आसन्न जैक के बीच समर्थित किया जाना चाहिए।
