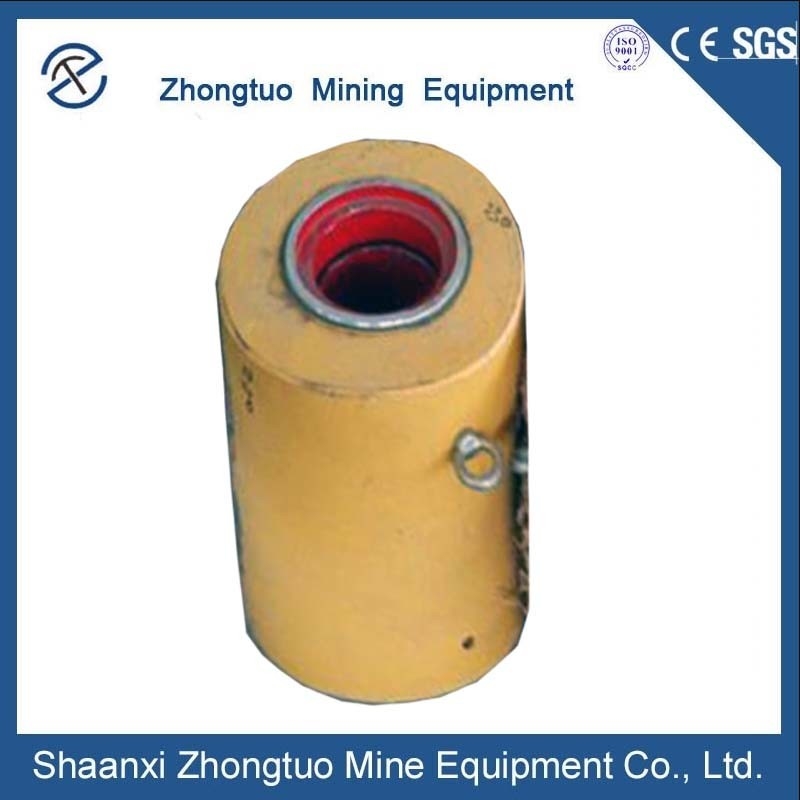

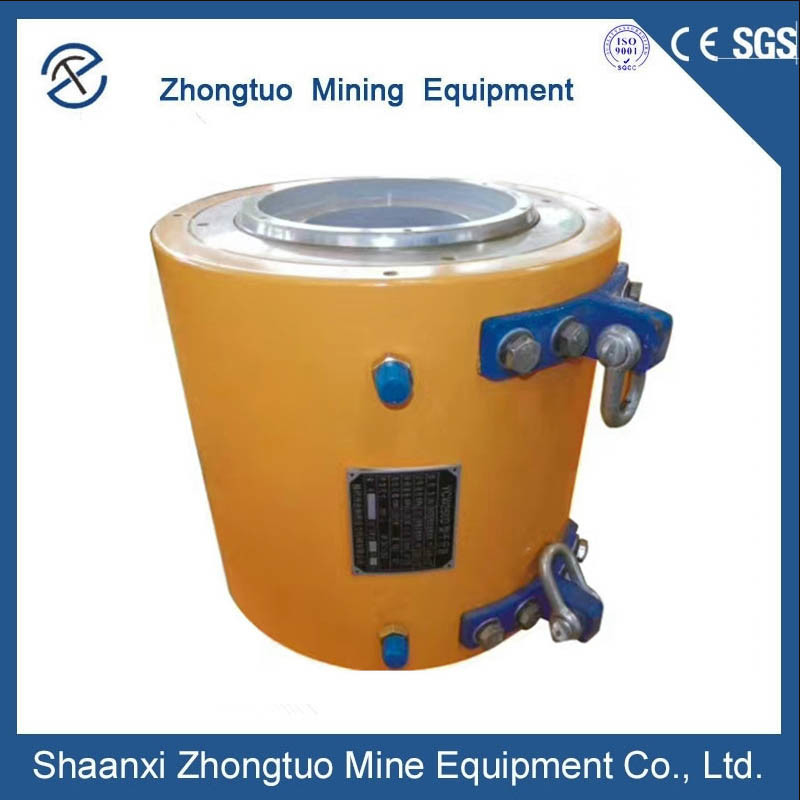

पुल खोखले स्टील स्ट्रैंड तनाव के लिए उच्च शक्ति स्टील हाइड्रोलिक तनाव जैक प्रणाली

कंक्रीट बीम्स प्रेस्ट्रेसिंग मोनो स्ट्रेसिंग हाइड्रोलिक जैक एक उच्च गुणवत्ता और पेशेवर उपकरण है जो थोक अनुप्रयोगों के लिए डिज़ाइन किया गया है। 65-600 टन के टन दायरे के साथ,यह हाइड्रोलिक स्ट्रेसिंग जैक भारी शुल्क कार्यों के लिए एकदम सही हैयह विशेष रूप से पुल खोखले स्टील स्ट्रैंड तनाव संचालन के लिए बनाया गया है। जैक का मुख्य हिस्सा उच्च शक्ति वाले स्टील का उपयोग करके बनाया गया है, जो इसे एक कॉम्पैक्ट संरचना प्रदान करता है,हल्के डिजाइनइसके अतिरिक्त, जैक की अक्षीय लंबाई कम है, जिससे कम लंबाई में स्टील के तारों को कुशलतापूर्वक तनाव दिया जा सकता है।जिसके परिणामस्वरूप स्टील सामग्री की महत्वपूर्ण बचत होती हैहाइड्रोलिक स्ट्रेसिंग जैक अपने उठाने और लचीलेपन, स्थायित्व, आसान संचालन और सुविधाजनक रखरखाव के लिए जाना जाता है।यह विशेष रूप से विभिन्न अनुप्रयोगों में पूर्व-तनावी प्रबलित स्टील हिंज लाइनों को तनाव देने के लिए डिज़ाइन किया गया है, जैसे हाइड्रोलिक स्ट्रेसिंग जैक और स्टील स्ट्रैंड एंकरिंग में तनाव ऑपरेशन। इष्टतम प्रदर्शन के लिए इस जैक का उपयोग एक उच्च दबाव तेल पंप के साथ करने की सिफारिश की जाती है,जो आवश्यक तनाव और शक्ति प्रदान करता हैहाइड्रोलिक स्ट्रेसिंग जैक का व्यापक रूप से बड़े भवनों, पोस्ट-टेंशन संरचनाओं, प्री-टेंशन कंक्रीट पुलों, रॉक एंकरिंग, हाइड्रोलिक संरचनाओं, ग्राउंड एंकर,और अन्य प्रमुख परियोजनाएंअपनी पेशेवर और विश्वसनीय सुविधाओं के साथ, यह हाइड्रोलिक स्ट्रेसिंग जैक विभिन्न निर्माण परियोजनाओं के लिए एक अपरिहार्य उपकरण है।

हाइड्रोलिक तनाव जैक: बड़े टनजेज जैक 65-600 टन; पुल खोखले स्टील स्ट्रैंड जैक।
जैक का मुख्य भाग उच्च शक्ति वाले इस्पात से बना है, और इसमें कॉम्पैक्ट संरचना, हल्के वजन, छोटे आकार और विशेषताओं के फायदे हैं।
2 छोटी अक्षीय लंबाई, छोटी लंबाई के लिए स्टील वायर तनाव, स्टील सामग्री को बचा सकता है।
3 उठाने और लचीला, टिकाऊ, आसान संचालन और सुविधाजनक रखरखाव।


हाइड्रोलिक स्ट्रेसिंग जैक का विवरणः
पेशेवरों के लिए प्रीट्रेस्ड सुदृढीकरण के लिए स्टील के हिंज लाइनों के लिए जैकहाइड्रोलिक तनाव जैकयह आम तौर पर उच्च दबाव तेल पंप के तनाव, तनाव और तेल पंप के तनाव द्वारा ऊपर वापस शक्ति के साथ मेल खाने की जरूरत है.
हाइड्रोलिक स्ट्रेसिंग जैक का उपयोगः
बड़ी इमारतें, जिनका व्यापक रूप से पोस्ट टेन्स्ड स्ट्रक्चर्स, प्रीटेन्स्ड कंक्रीट ब्रिज, रॉक एंकरिंग, हाइड्रोलिक स्ट्रक्चर्स, ग्राउंड एंकर और अन्य प्रमुख परियोजनाओं में उपयोग किया जाता है।


पैरामीटरहाइड्रोलिक स्ट्रेसिंग जैक के साथः

हाइड्रोलिक स्ट्रेसिंग जैक के संचालन के लिए सावधानियांः
सबसे पहले पूर्व तनावित बीम तनाव के इंजीनियरिंग डिजाइन को समझना चाहिए, जैसे कि मूल संख्या, स्टील स्ट्रैंड मानक ताकत के प्रत्येक बीम,डेल्टा K के संख्यात्मक नियंत्रण तनाव के क्रॉस सेक्शन क्षेत्र, खिंचाव का मूल्य, लंगर वापस लेने का मूल्य, तो हाइड्रोलिक के दबाव के अनुसार आउटपुट शक्ति के कैलिब्रेशन.पोस्ट टेन्शनिंग हाइड्रोलिक जैक: (चित्र 2: स्थापना विधि और हाइड्रोलिक सिस्टम आरेख देखें)
(1) स्टील तार की संरचना में आरक्षित गलियारा, स्टील बीम की तनाव आवश्यकताओं में 200 - 250 मिमी तक जैक की कार्य लंबाई से अधिक लंबाई का प्रदर्शन करता है।स्टील के तार को काटने के बाद शीट ग्राइंडर के साथ सिर ढीला नहीं होना चाहिए, एक "पंख", छिद्रण मुश्किल से बचने के लिए नहीं है।
(2) काम लंगर प्लेट के स्टील तार के अंत को कवर, लंगर प्लेट के लिए इसे धक्का और लंगर के अंत में इसे तय
(3) स्थापनाः लंगर क्लैंप क्लिप की स्थापना से पहले स्टील रिंग भुगतान प्रति क्लिप रिंग एक साथ, और फिर लंगर के साथ लंगर छेद में धकेल दिया जाएगा, हाथ से आगे बढ़ने के लिए धकेल दिया।
(4) सीमा प्लेट स्थापित करनाः कार्य लंगर प्लेट के डिजाइन के अनुसार अंतराल प्लेट लंगर प्लेट के छेद से मेल खाती है

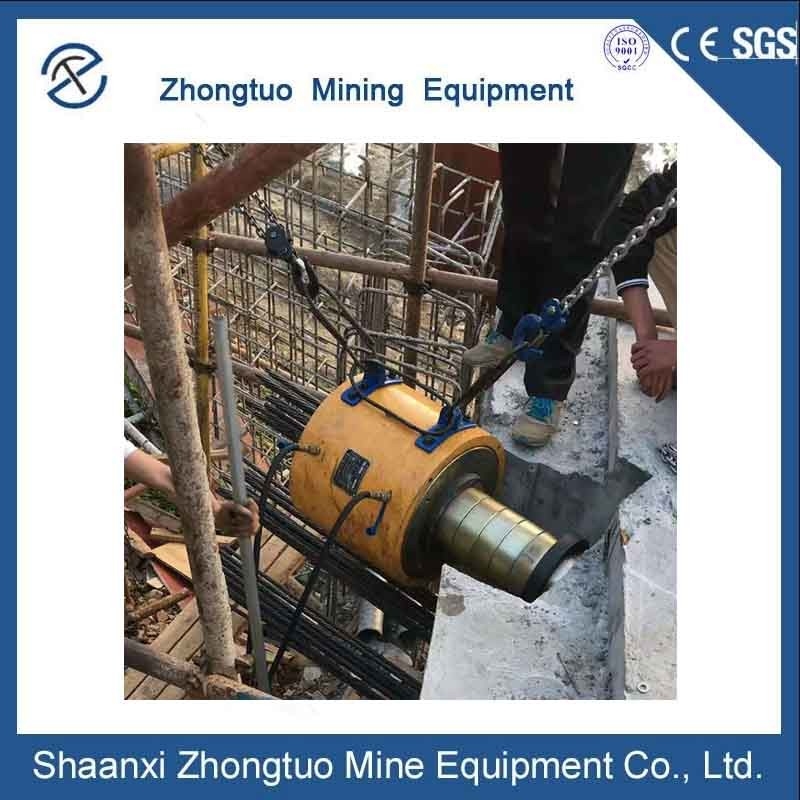

(5)पोस्ट टेंशनिंग जैक:तार पिन और बंधन के साथ पहले स्ट्रैंड बंडल अंत उठाया जा सकता है, जैक स्टील बीम पर enveloped है,पूर्व तनावित पोस्ट तनाव जैकऔर सामने के छोर कवर जैक समर्थन सीमा प्लेट के बाहर पर enveloped है। तो जैक समाक्षीय जोड़ी हो सकता है।
पिस्टन अंत के समर्थन अंत में उपकरण लंगर फिट।
