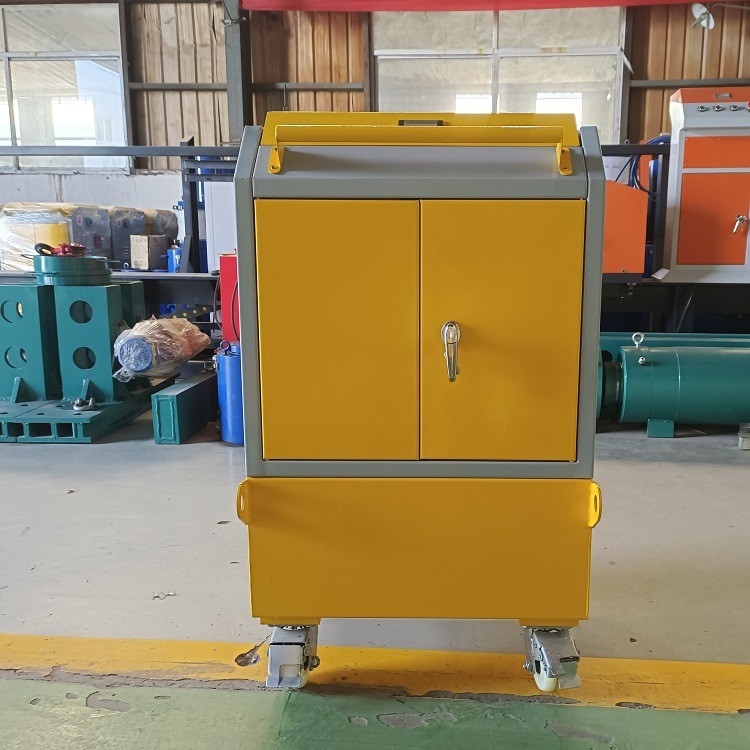

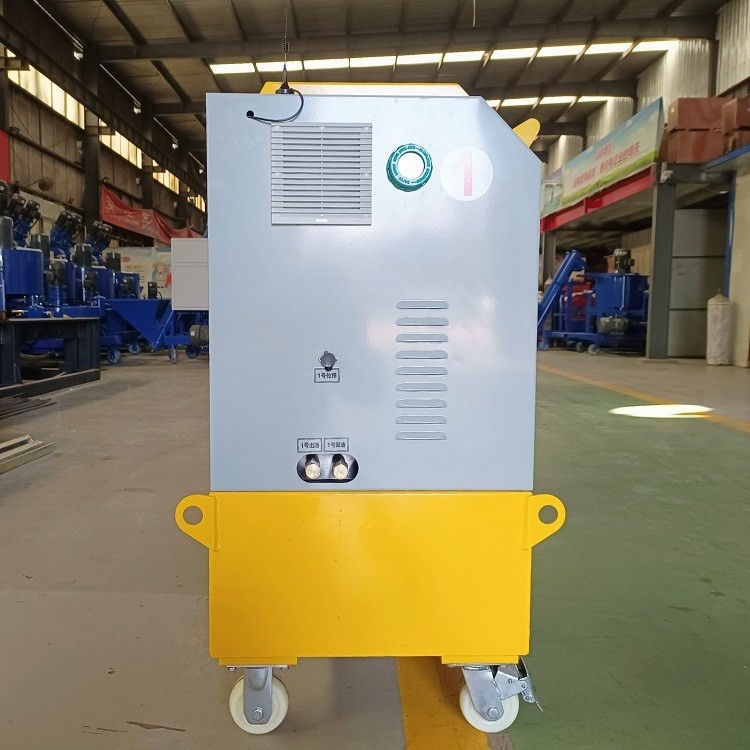

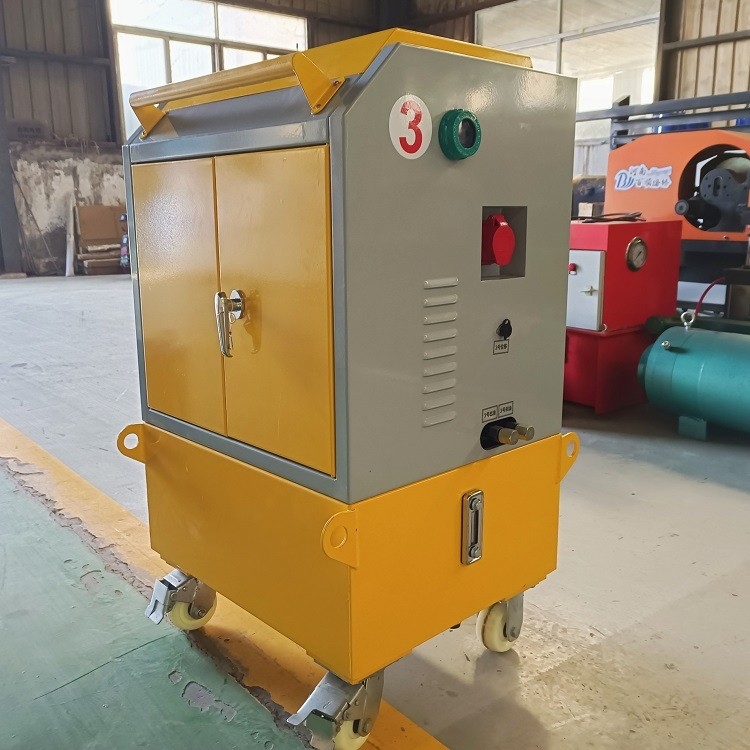

निर्माण के लिए प्रेस्ट्रेस्ड इंटेलिजेंट टेंशनिंग सिस्टम सीएनसी जैक

तनन नियंत्रण स्क्रीन का संचालन
(1) बीम के प्रकार और तनाव के प्रकार का चयन करें।
(2) टेंशनिंग कार्य सूची दर्ज करें, निर्धारित करें कि क्या बीम नंबर, बीम प्रकार और पेडस्टल नंबर जारी किए गए लोगों के अनुरूप हैं, और फिर स्टील बीम की जांच करें जिसे स्ट्रेच करने की आवश्यकता है, और टेंशनिंग कंट्रोल इंटरफेस में प्रवेश करने के लिए ओके पर क्लिक करें।
(3) प्रवेश करने के बाद, यदि जैक स्थापित होने के बाद टेंशनिंग डेटा सही है, तो मुख्य नियंत्रण कैबिनेट पहले पंप स्टेशन की मोटर चालू करने के लिए [ऑयल पंप] बटन दबाता है और घूमना शुरू करता है, फिर टेंशनिंग ऑपरेशन बटन पर क्लिक करता है मुख्य स्क्रीन पर और नए खुले इंटरफ़ेस में बटन दबाता है [स्टार्ट] बटन सहायक मशीन के शुरू होने की प्रतीक्षा करता है, मुख्य मशीन अनुपलब्ध होने के लिए [स्टार्ट] बटन पर क्लिक करती है, और फिर [ऑयल पंप] बटन दबाती है सहायक मशीन पंप स्टेशन शुरू करने के लिए सहायक नियंत्रण कैबिनेट, और तनाव शुरू करने के लिए हरा [प्रारंभ] बटन दबाएं।

सिंक्रोनस टेंशनिंग सिस्टम का तकनीकी पैरामीटर

बुद्धिमान खींच प्रक्रिया:
①पहले तनाव नियंत्रण चरण में प्रवेश करने के लिए [प्रारंभ] बटन पर क्लिक करें, तनाव लक्ष्य मान 15% σcon है, सिस्टम लक्ष्य मूल्य तक पहुंचने के लिए स्वचालित रूप से तनाव मूल्य को नियंत्रित करता है और लोड समय चरण में प्रवेश करता है, और तनाव को नियंत्रित करने के लिए स्वचालित रूप से दबाव जोड़ता है लक्ष्य मूल्य के आसपास रखने के लिए 1% की सीमा के भीतर, लोड पूरा होने के बाद सिस्टम स्वचालित रूप से सिलेंडर के वास्तविक तनाव और बढ़ाव को रिकॉर्ड करता है, और जैक ऑपरेटर टूल क्लिप की उजागर मात्रा को मापता है और इसे रिकॉर्ड करता है।
② लोड टाइमिंग के पहले चरण के पूरा होने के बाद, दूसरे तनाव नियंत्रण चरण में प्रवेश करें।तनाव बल का लक्ष्य मान 30% σcon है।लक्ष्य मूल्य तक पहुंचने के लिए सिस्टम स्वचालित रूप से तनाव मूल्य को नियंत्रित करता है और निरंतर लोड समय के चरण में प्रवेश करता है।लक्ष्य मूल्य के 1% के भीतर, लोड पूरा होने के बाद सिस्टम स्वचालित रूप से सिलेंडर के वास्तविक तनाव और बढ़ाव को रिकॉर्ड करता है, और जैक ऑपरेटर टूल क्लिप की उजागर मात्रा को मापता है और इसे रिकॉर्ड करता है।
③ लोड टाइमिंग के दूसरे चरण के पूरा होने के बाद, तीसरे तनाव नियंत्रण चरण में प्रवेश करें।तनाव बल का लक्ष्य मान 103% σcon है।लक्ष्य मूल्य तक पहुंचने के लिए सिस्टम स्वचालित रूप से तनाव मूल्य को नियंत्रित करता है और निरंतर लोड समय के चरण में प्रवेश करता है।लक्ष्य मूल्य के 1% के भीतर, लोड पूरा होने के बाद सिस्टम स्वचालित रूप से सिलेंडर के वास्तविक तनाव और बढ़ाव को रिकॉर्ड करता है, और जैक ऑपरेटर टूल क्लिप की उजागर मात्रा को मापता है और इसे रिकॉर्ड करता है।लोड को 5 मिनट तक रखने के बाद, यह एंकरिंग कंट्रोल स्टेज में प्रवेश करता है, और सिस्टम स्वचालित रूप से अनलोडिंग एंकरिंग को नियंत्रित करता है।
④ एंकरिंग पूरा होने के बाद, सिस्टम स्वचालित रूप से जैक को बैक अप जाने के लिए नियंत्रित करता है, टूल एंकर और जैक को हटा देता है, और जैक ऑपरेटर कामकाजी एंकर क्लिप की उजागर राशि को मापता है और रिकॉर्ड करता है, और स्टील के अगले सेट के लिए तैयार करता है किरण तनाव।

तनाव परिणाम डेटा क्वेरी और निर्यात
(1) टेंशन स्टेटमेंट के ऑपरेशन इंटरफ़ेस में प्रवेश करने के लिए होस्ट "एक्सटेंशन रिपोर्ट" पर क्लिक करें
(2) डेटा निर्यात के लिए, सीधे "यू डिस्क रीड एंड राइट" पर क्लिक करें, पॉप-अप संवाद इंटरफ़ेस में स्ट्रेचिंग समय का चयन करें, और फिर संबंधित स्ट्रेचिंग डेटा रिपोर्ट को निर्यात करने के लिए [निर्यात डेटा] बटन पर क्लिक करें, निर्यात की गई फ़ाइल है डी में: यूडिस्क के अंदर।
(3) स्ट्रेचिंग परिणामों की रिपोर्टिंग
तनाव प्रक्रिया के दौरान तनाव बल और बढ़ाव मूल्य का परिवर्तन वक्र स्वचालित रूप से अपलोड हो जाता है, और तनाव पूरा होने के बाद तनाव परिणाम स्वचालित रूप से अपलोड हो जाता है।बीम क्षेत्र प्रबंधन कंप्यूटर एक साथ संदर्भ और समीक्षा के लिए नेटवर्क के माध्यम से बेहतर सूचना निगरानी केंद्र को तनाव प्रक्रिया वक्र और तनाव परिणाम की रिपोर्ट करता है।
