निर्माण के लिए स्प्लिट स्लीव रिबार जॉइंट 0.5 - 0.8 किग्रा

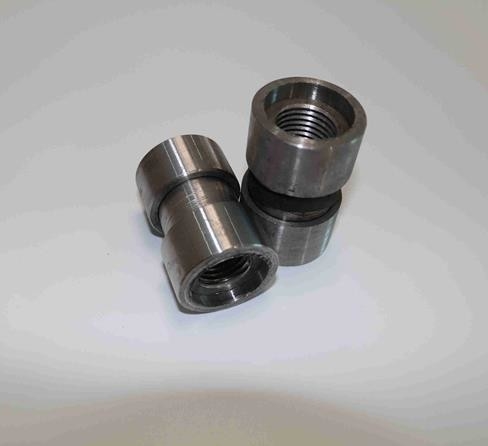

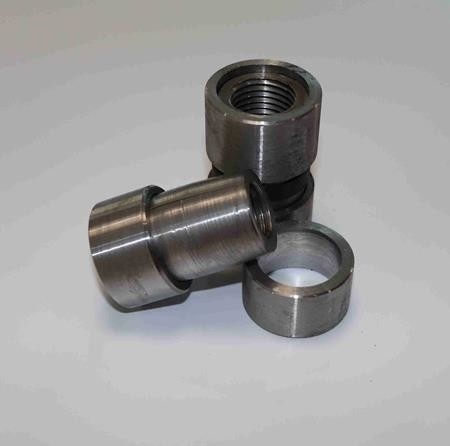

स्प्लिट स्लीव रेबर जॉइंट का वर्णन

स्प्लिट स्लीव स्टील बार जॉइंट एक नया प्रकार का स्ट्रिप रिब रोलिंग रेट थ्रेड जॉइंट है। अर्ध-सर्कुलर स्लीव के थ्रेड कसकर जुड़े हुए हैं,और फिर दो अर्धवर्ती आस्तीन और इस्पात तार सिर ताला लगाने आस्तीन द्वारा लॉक कर रहे हैं ताकि वे कनेक्शन के उद्देश्य को प्राप्त करने के लिए एक शरीर में जुड़े हुए हैं.

स्प्लिट स्लीव रेबर ज्वाइंट के फायदे

1डॉकिंग निर्माण की गति तेज है, जो प्रभावी रूप से ढेर नींव के निर्माण समय को बचा सकता है और निर्माण अवधि को छोटा कर सकता है।
2उच्च कनेक्शन शक्ति और विश्वसनीय संयुक्त गुणवत्ता।संयुक्त की ताकत उद्योग मानक में उच्चतम स्तर तक पहुँचता है "इस्पात सलाखों के यांत्रिक कनेक्शन के लिए सामान्य तकनीकी नियम" JGJ107--स्तर I संयुक्त प्रदर्शन आवश्यकताओं;
3. तार सिर प्रसंस्करण और साइट पर कनेक्शन संचालित करने के लिए आसान, सुरक्षित, और विश्वसनीय हैं;
4. आस्तीन और स्टील के तार के सिर को निकटता से जोड़ा जाता है, और प्रदर्शन स्थिर और विश्वसनीय है;
5. सकारात्मक और नकारात्मक पेंच प्रकार के आस्तीनों को अपनाएं, आस्तीनों को घुमाकर, दो जुड़े स्टील की छड़ों के अंत के बीच की दूरी को छोटी मात्रा में समायोजित किया जा सकता है,जो निर्माण के लिए सुविधाजनक है;
6. कनेक्शन के बाद, दो इस्पात सलाखों एक ही धुरी पर हैं, और तटस्थता अच्छी है;
7तार के अंत प्रसंस्करण उपकरण और आस्तीन crimping मशीन कम शक्ति, कम बिजली की खपत, कोई विशेष शक्ति वितरण, कोई खुली लौ ऑपरेशन है, और घड़ी के आसपास बनाया जा सकता है,जो पर्यावरण के अनुकूल और ऊर्जा की बचत है.
8साधारण वेल्डिंग निर्माण तकनीक की तुलना में, यह प्रभावी रूप से लागत को कम कर सकता है और धन बचा सकता है।

स्प्लिट स्लीव रेबर जॉइंट के तकनीकी मापदंड

निर्माण संचालन के प्रमुख बिंदुः
1स्टील बार के अंत के चेहरे पर फ्लैट हेड: फ्लैट हेड का उद्देश्य स्टील बार के अंत के चेहरे को बेस धातु की धुरी के लंबवत बनाना है,और एक ही समय में स्टील बार सिर के झुकने भाग काटयह एक पीस पहिया काटने की मशीन या अन्य विशेष काटने के उपकरण का उपयोग करने के लिए सलाह दी जाती है, और गैस काटने सख्ती से प्रतिबंधित कर रहे हैं।
2रिब स्ट्रिपिंग और रोलिंग थ्रेडः स्टील बार रिब स्ट्रिपिंग और रोलिंग सीधी थ्रेड मशीन का उपयोग स्टील बार के अंत को एक धागे में जोड़ने के लिए प्रक्रिया करने के लिए करें।संसाधित तार सिर के प्रभावी धागे की लंबाई कनेक्शन आस्तीन की लंबाई के 1/2 से कम नहीं है, और अनुमेय त्रुटि +2P है (P पिच है) तार सिर प्रसंस्करण के दौरान पानी आधारित स्नेहक द्रव का उपयोग किया जाना चाहिए, और तेल आधारित स्नेहक द्रव का उपयोग नहीं किया जाना चाहिए।
3धागे के छोरों की गुणवत्ता निरीक्षणः ऑपरेटर प्रसंस्कृत धागे के छोरों की गुणवत्ता की जांच करता है, और धागे के छोरों को क्षतिग्रस्त या फिसल नहीं जाना चाहिए।
4. प्रबलित पिंजरे के ऊपरी भाग को उठाएं,और इसे सुदृढीकरण पिंजरे के निचले भाग के संबंधित सुदृढीकरण के साथ सुसंगत करें. इस्पात सलाखों के मूल रूप से संरेखित कर रहे हैं के बाद, ऊपरी लॉक आस्तीन ऊपरी इस्पात पट्टी के लिए ले लो, तो आस्तीन buckle, और buckle स्थापित किया गया है के बाद ऊपरी लॉक आस्तीन लॉक;
5. ताला के आस्तीन को ऊपर और नीचे के छोर पर लगाएं, और शुरू में ताला के आस्तीन को दोनों छोरों पर हाथ से हथौड़ा और एक फ्रेंच कुंजी के साथ लॉक करें;
6. हाइड्रोलिक टेंजर के साथ दो बार दबाएं ताकि आस्तीन की असेंबली पूरी हो सके। ध्यान दें कि पहले संपीड़न के बाद, हाइड्रोलिक टेंजर को दूसरे संपीड़न से पहले लगभग 90° घुमाया जाना चाहिए।

स्प्लिट स्लीव रेबर ज्वाइंट के अनुप्रयोग
स्प्लिट स्लीव स्टील बार जॉइंट के विश्वसनीय प्रदर्शन और सरल प्रक्रिया के कारण, कनेक्शन ऑपरेशन के दौरान स्टील बार को मोड़ने की कोई आवश्यकता नहीं है,और कई इस्पात सलाखों से बने सदस्यों को प्रत्येक आस्तीन के संरेखण के बाद अलग से जोड़ा जा सकता है, तो यह व्यापक रूप से विभिन्न संरचनाओं में इस्तेमाल किया जा सकता है।
इस्पात पट्टी कनेक्शन के निर्माण में, यह विशेष रूप से इस्पात पिंजरों के बट संयुक्त के लिए उपयुक्त है, पूर्वनिर्मित घटकों और जगह में डाली गई कंक्रीट के बीच इस्पात पट्टी कनेक्शन,भूमिगत डायाफ्राम की दीवारों और बीम और स्लैब के बीच कनेक्शन, और इस्पात घटकों के बीच इस्पात पट्टी कनेक्शन निर्माण।
