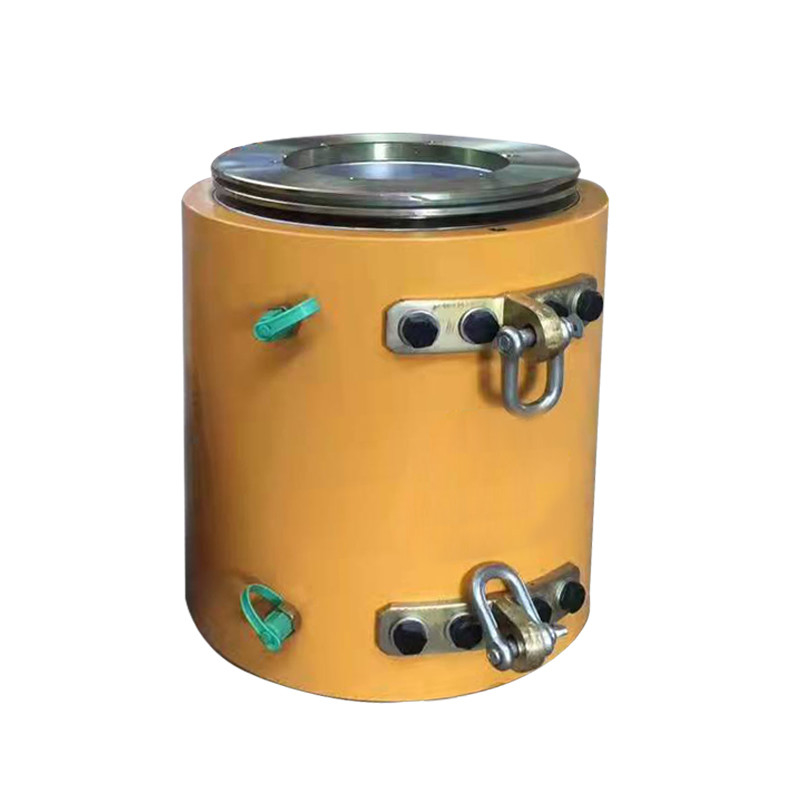

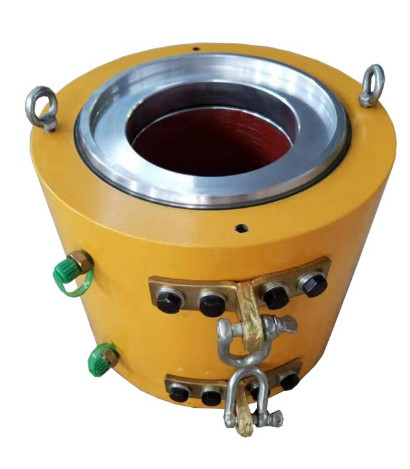

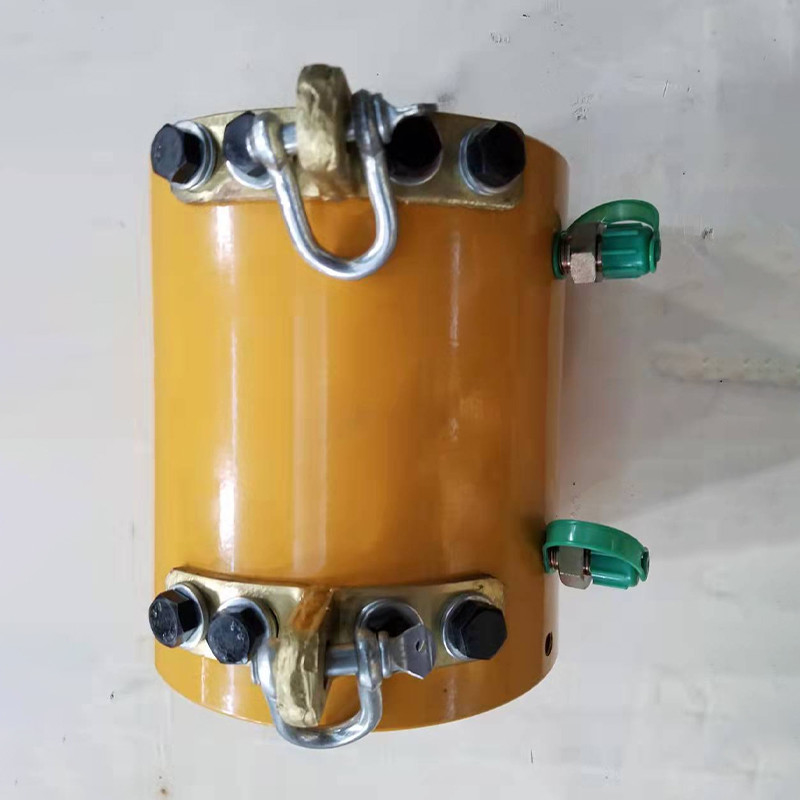

कस्टम ब्रिज कंस्ट्रक्शन मशीन प्रेस्ट्रेस्ड पोस्ट टेंशन हाइड्रोलिक स्ट्रेसिंग जैक

हाइड्रोलिक कोर खोखले जैक की विशेषताएंमैं

1. YDC टाइप्स स्ट्रेसिंग जैक एक सामान्य-उद्देश्य वाला प्रेस्ट्रेस्ड थ्रू-हार्ट जैक है, जिसका उपयोग विभिन्न स्टील स्ट्रैंड एंकरेज के टेंशनिंग ऑपरेशन के लिए किया जाता है।बड़े भवनों, संरचनाओं, प्रतिष्ठित कंक्रीट पुलों, रॉक एंकरिंग, हाइड्रोलिक संरचनाओं, नींव एंकरिंग, और अन्य प्रमुख परियोजनाओं के बाद के तनाव में व्यापक रूप से उपयोग किया जाता है।
2. जैक के मुख्य भाग उच्च शक्ति वाले स्टील से बने होते हैं, जिसमें कॉम्पैक्ट संरचना, हल्के, छोटी मात्रा, छोटी अक्षीय लंबाई और स्टील स्ट्रैंड की कम आरक्षित तनाव लंबाई की विशेषताएं होती हैं, जो स्टील स्ट्रैंड सामग्री को बचा सकती हैं।और उत्थापन लचीला, टिकाऊ, संचालित करने में आसान और बनाए रखने में आसान है।
3. YDC टाइप जैक एक तरह का फीड-थ्रू जैक है, जो एक बहुउद्देश्यीय प्रेस्ट्रेस्ड टेंशनिंग उपकरण है।इसे संचालित करना आसान है, मुख्य रूप से सिंगल-होल टेंशनिंग के लिए उपयोग किया जाता है, और इसका उपयोग लंबी और छोटी प्रीलोडिंग के लिए भी किया जा सकता है।तनाव और समस्या निवारण, और उच्च शक्ति वाले स्टील वायर बंडलों और विभिन्न विशिष्टताओं के किस्में के लिए उपयुक्त।

पोस्ट-टेंशन जैक और एंकरेज की स्थापना

1. स्टील स्ट्रैंड को संरचना की आरक्षित गैलरी में पिरोया जाएगा, और तनाव वाले छोर पर स्टील स्ट्रैंड की उजागर लंबाई जैक की कामकाजी लंबाई से 200-250 मिमी लंबी होनी चाहिए।मुश्किल वेध से बचने के लिए स्टील स्ट्रैंड को बिना ढीले सिरों या "रफ एंड्स" के पतले डिस्क ग्राइंडर से काटा जाना चाहिए।

2. काम कर रहे एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, इसे एंकर बेस प्लेट पर धकेलें, और इसे स्पिगोट के साथ संरेखित करें।

3. काम कर रहे एंकर क्लिप की स्थापना: क्लिप स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ जकड़ने के लिए स्टील के छल्ले का उपयोग करें, फिर उन्हें स्टील स्ट्रैंड के साथ एंकर प्लेट के टेपर होल में धकेलें, और फिर उन्हें तब तक धकेलें जब तक कि वे हिल न जाएं।

4. लिमिट प्लेट की स्थापना: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिजाइन किया गया है और एंकर प्लेट के होल से मिलान किया गया है।

5. जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल के अंत को एक वायर पिन से बांधें, फिर जैक को उठाकर स्टील स्ट्रैंड पर रखें, और जैक के फ्रंट कवर के सपोर्ट ओपनिंग को लिमिट के बाहर लगाएं तश्तरी।इस समय, जैक को समाक्षीय रूप से संरेखित किया जा सकता है।

6. पिस्टन के अंत में सपोर्ट लिप पर टूल एंकर स्थापित करें।

पोस्ट-टेंशन जैक और एंकरेज की पृष्ठभूमि तकनीक
इंजीनियरिंग के संरचनात्मक घटकों को बाहरी भार के अधीन करने से पहले प्रेस्ट्रेसिंग इंजीनियरिंग तनाव मॉड्यूल में स्टील बार पर पूर्व-तनाव तनाव लागू करना है, ताकि घटकों की कठोरता में सुधार हो, दरारों की उपस्थिति में देरी हो, और स्थायित्व में वृद्धि हो घटकों की।आम तौर पर, एक थ्रू-टाइप ड्राई जैक का उपयोग प्रेस्ट्रेस्ड टेंडन टेंशनिंग निर्माण के लिए किया जाता है।चित्र 1 में दिखाए गए अनुसार एक थ्रू-टाइप ड्राई जैक है, जिसमें एक बेलनाकार तेल सिलेंडर 105 और एक पिस्टन 103 शामिल है जो तेल सिलेंडर 105 में स्थापित होता है। पिस्टन 103 ए थ्रू-सेंटर स्लीव 104 डाला जाता है, और थ्रू-सेंटर स्लीव 104 को तेल सिलेंडर 105 में रियर सीलिंग प्लेट 102 के माध्यम से स्थापित किया गया है। तेल सिलेंडर 105 रियर सीलिंग प्लेट 102 के बाहरी छोर पर स्थित है और इसे रियर एंड कवर 101 के साथ थ्रू-सेंटर स्लीव 104 के साथ प्रदान किया गया है। तेल सिलेंडर 105 के सामने के छोर को 106 के सामने की सीलिंग प्लेट के साथ फिट किया जाता है। क्योंकि फीड-थ्रू आस्तीन को तेल सिलेंडर में रियर सीलिंग प्लेट और रियर एंड कवर द्वारा स्थापित और तय किया जाता है, फ़ीड-थ्रू जैक आकार में बड़ा होता है। और वजन में भारी।अधिकतम कामकाजी तेल का दबाव लगभग 50MPa है, और कार्य भार (टन) और शरीर के वजन (किलो) का अनुपात 1:0.7 ~ 1.5 है, अर्थात 100 टन के कार्य भार के साथ फीड-थ्रू ड्राई जैक का वजन है 70 किग्रा ~ 150 किग्रा;प्रतिष्ठित कण्डरा तनाव निर्माण संचालन के दौरान स्थानांतरित करना मुश्किल है, निर्माण दक्षता कम है, और ऑपरेटर श्रम तीव्रता अधिक है।
