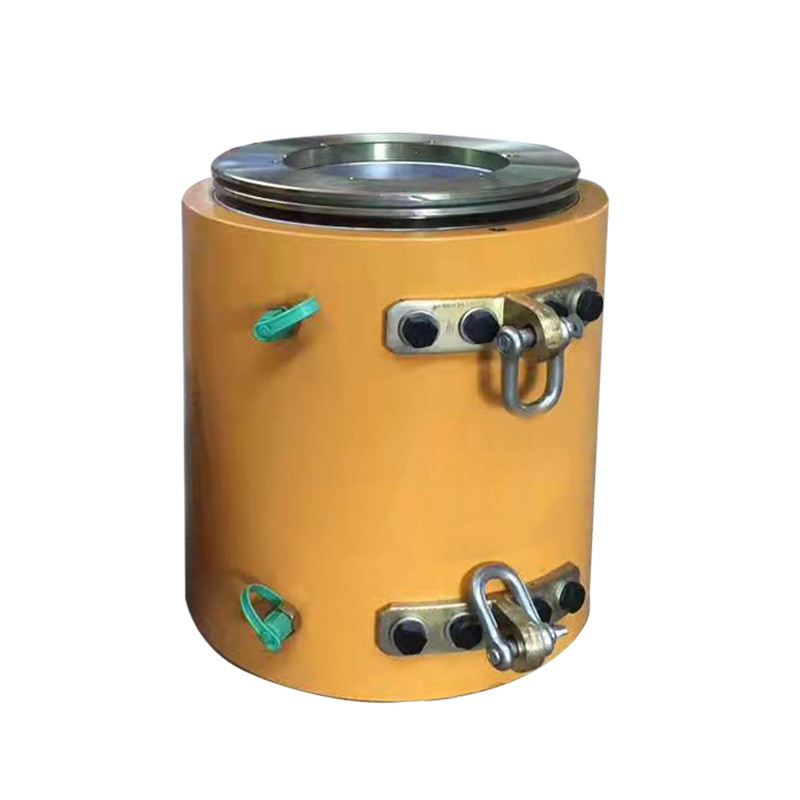

25 टन 500 टन प्रेस्ट्रेसिंग कंक्रीट पोस्ट तनाव जैक तनाव हाइड्रोलिक खोखले जैक
-
प्रमुखता देना
25 टन कंक्रीट पोस्ट तनाव जैक
,500 टन प्रेस्ट्रेसिंग पोस्ट तनाव जैक
,हाइड्रोलिक खोखले जैक पर जोर
-
आघात200 मिमी
-
जैक कैपेसिटा650 केएन से 6000 केएन
-
रंगपीला
-
एचएस कोड841221000
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
गारंटीएक साल
-
मूलचीन शानक्सी
-
परिवहन पैकेजलकड़ी का बक्सा
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE ISO
-
न्यूनतम आदेश मात्रा1 पीसी
-
मूल्यnegotiated
-
पैकेजिंग विवरणलकड़ी का केस
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
25 टन 500 टन प्रेस्ट्रेसिंग कंक्रीट पोस्ट तनाव जैक तनाव हाइड्रोलिक खोखले जैक
| मॉडल विनिर्देश | नाममात्र तन्यता बल (केएन) | नाममात्र तेल दबाव (एमपीए) | थ्रू-होल व्यास (मिमी) | लिमिट प्लेट एपर्चर (मिमी) स्थापित करें | बढ़ते उपकरण (मिमी) | बाहरी व्यास आकार (मिमी) व्यास * ऊँचाई |
| वाईडीसी650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
| वाईडीसी1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
| YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
| वाईडीसी2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
| YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
| YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
| वाईडीसी3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
| YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
| वाईडीसी5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
| YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
| YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740*570 |
हाइड्रोलिक कोर खोखले जैक की विशेषताएंमैं
1. YDC टाइप्स स्ट्रेसिंग जैक एक सामान्य-उद्देश्य वाला प्रेस्ट्रेस्ड थ्रू-हार्ट जैक है, जिसका उपयोग विभिन्न स्टील स्ट्रैंड एंकरेज के टेंशनिंग ऑपरेशन के लिए किया जाता है।बड़े भवनों, संरचनाओं, प्रतिष्ठित कंक्रीट पुलों, रॉक एंकरिंग, हाइड्रोलिक संरचनाओं, नींव एंकरिंग, और अन्य प्रमुख परियोजनाओं के बाद के तनाव में व्यापक रूप से उपयोग किया जाता है।
2. जैक के मुख्य भाग उच्च शक्ति वाले स्टील से बने होते हैं, जिसमें कॉम्पैक्ट संरचना, हल्के, छोटी मात्रा, छोटी अक्षीय लंबाई और स्टील स्ट्रैंड की कम आरक्षित तनाव लंबाई की विशेषताएं होती हैं, जो स्टील स्ट्रैंड सामग्री को बचा सकती हैं।और उत्थापन लचीला, टिकाऊ, संचालित करने में आसान और बनाए रखने में आसान है।
3. YDC टाइप जैक एक तरह का फीड-थ्रू जैक है, जो एक बहुउद्देश्यीय प्रेस्ट्रेस्ड टेंशनिंग उपकरण है।इसे संचालित करना आसान है, मुख्य रूप से सिंगल-होल टेंशनिंग के लिए उपयोग किया जाता है, और इसका उपयोग लंबी और छोटी प्रीलोडिंग के लिए भी किया जा सकता है।तनाव और समस्या निवारण, और उच्च शक्ति वाले स्टील वायर बंडलों और विभिन्न विशिष्टताओं के किस्में के लिए उपयुक्त।
पोस्ट-टेंशन जैक और एंकरेज की स्थापना
1. स्टील स्ट्रैंड को संरचना की आरक्षित गैलरी में पिरोया जाएगा, और तनाव वाले छोर पर स्टील स्ट्रैंड की उजागर लंबाई जैक की कामकाजी लंबाई से 200-250 मिमी लंबी होनी चाहिए।मुश्किल वेध से बचने के लिए स्टील स्ट्रैंड को बिना ढीले सिरों या "रफ एंड्स" के पतले डिस्क ग्राइंडर से काटा जाना चाहिए।
2. काम कर रहे एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, इसे एंकर बेस प्लेट पर धकेलें, और इसे स्पिगोट के साथ संरेखित करें।
3. काम कर रहे एंकर क्लिप की स्थापना: क्लिप स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ जकड़ने के लिए स्टील के छल्ले का उपयोग करें, फिर उन्हें स्टील स्ट्रैंड के साथ एंकर प्लेट के टेपर होल में धकेलें, और फिर उन्हें तब तक धकेलें जब तक कि वे हिल न जाएं।
4. लिमिट प्लेट की स्थापना: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिजाइन किया गया है और एंकर प्लेट के होल से मिलान किया गया है।
5. जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल के अंत को एक वायर पिन से बांधें, फिर जैक को उठाकर स्टील स्ट्रैंड पर रखें, और जैक के फ्रंट कवर के सपोर्ट ओपनिंग को लिमिट के बाहर लगाएं तश्तरी।इस समय, जैक को समाक्षीय रूप से संरेखित किया जा सकता है।
6. पिस्टन के अंत में सपोर्ट लिप पर टूल एंकर स्थापित करें।
जैक और एंकरिंग टूल्स की स्थापना
(1) स्टील स्ट्रैंड को संरचना के आरक्षित गलियारे में पिरोया जाता है, और स्टील वायर बंडल की उजागर लंबाई को तनाव के अंत में जैक की कामकाजी लंबाई से 200-250 मिमी लंबा होना आवश्यक है।स्टील स्ट्रैंड को शीट ग्राइंडर से काटा जाना चाहिए और यह ढीला नहीं होना चाहिए, न ही "बाल", ताकि मुश्किल से छिद्र न हो।
(2) वर्किंग एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, और इसे एंकर प्लेट पर धकेलें, और स्टॉप पर इसे ठीक करें।
(3) वर्किंग एंकर क्लिप्स की स्थापना: क्लिप्स को स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ घेरने के लिए एक स्टील की अंगूठी का उपयोग करें, और फिर इसे स्टील स्ट्रैंड के साथ एंकर प्लेट के शंकु छेद में धकेलें, और इसे हाथ से तब तक धकेलें जब तक यह हिलता नहीं है।
(4) लिमिट प्लेट स्थापित करें: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिज़ाइन किया गया है और एंकर प्लेट के छेद से मेल खाती है।
(5) जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल एक वायर पिन बाइंडिंग के साथ समाप्त होता है, जैक को लटका दिया जा सकता है और स्टील बंडल पर सेट किया जा सकता है, और जैक फ्रंट एंड कवर सपोर्टिंग माउथ को लिमिट प्लेट के बाहर सेट किया जाता है।इस समय जैक को एकाग्र रूप से संरेखित किया जा सकता है।
(6) पिस्टन के अंत में सहायक स्टॉप पर टूल एंकर स्थापित करें।
(1) स्टील स्ट्रैंड को संरचना के आरक्षित गलियारे में पिरोया जाता है, और स्टील वायर बंडल की उजागर लंबाई को तनाव के अंत में जैक की कामकाजी लंबाई से 200-250 मिमी लंबा होना आवश्यक है।स्टील स्ट्रैंड को शीट ग्राइंडर से काटा जाना चाहिए, न तो ढीला होना चाहिए, न ही "बाल", ताकि मुश्किल से छिद्र न हो।
(2) वर्किंग एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, और इसे एंकर प्लेट पर धकेलें, और स्टॉप पर इसे ठीक करें।
(3) वर्किंग एंकर क्लिप्स की स्थापना: क्लिप्स को स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ घेरने के लिए एक स्टील की अंगूठी का उपयोग करें, और फिर इसे स्टील स्ट्रैंड के साथ एंकर प्लेट के शंकु छेद में धकेलें, और इसे हाथ से तब तक धकेलें जब तक यह हिलता नहीं है।
(4) लिमिट प्लेट स्थापित करें: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिज़ाइन किया गया है और एंकर प्लेट के छेद से मेल खाती है।
(5) जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल एक वायर पिन बाइंडिंग के साथ समाप्त होता है, जैक को लटका दिया जा सकता है और स्टील बंडल पर सेट किया जा सकता है, और जैक फ्रंट एंड कवर सपोर्टिंग माउथ को लिमिट प्लेट के बाहर सेट किया जाता है।इस समय जैक को एकाग्र रूप से संरेखित किया जा सकता है।
(6) पिस्टन के अंत में सहायक स्टॉप पर टूल एंकर स्थापित करें।
