Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks

पोस्ट टेंशन ब्रिज निर्माण मशीन CYW 100-650 टन मल्टी स्ट्रैंड स्ट्रेसिंग जैक

उत्पाद - स्ट्रैंड जैक सिस्टम
  • प्रमुखता देना

    पोस्ट टेंशन ब्रिज कंस्ट्रक्शन मशीन

    ,

    ब्रिज कंस्ट्रक्शन मशीन जैक

    ,

    650 टन मल्टी स्ट्रैंड स्ट्रेसिंग जैक

  • सामग्री
    मिश्र धातु इस्पात, कास्टिंग आयरन, स्टील, प्लास्टिक
  • आघात
    200 मिमी
  • जैक कैपेसिटा
    650 केएन से 6000 केएन
  • रंग
    पीला
  • पीसी स्ट्रैंड और स्टील का एप्लाइड व्यास
    15.7 मिमी, 15.24 मिमी, 12.7 मिमी, 12.9 मिमी, 9.52 मिमी
  • एचएस कोड
    841221000
  • बिक्री के बाद सेवा
    ट्रैकिंग मार्गदर्शन और सेवा
  • गारंटी
    एक साल
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    ZHONGTUO
  • प्रमाणन
    CE ISO
  • न्यूनतम आदेश मात्रा
    1 पीसी
  • मूल्य
    negotiated
  • पैकेजिंग विवरण
    लकड़ी का केस
  • प्रसव के समय
    7-15 दिन
  • भुगतान शर्तें
    एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

पोस्ट टेंशन ब्रिज निर्माण मशीन CYW 100-650 टन मल्टी स्ट्रैंड स्ट्रेसिंग जैक

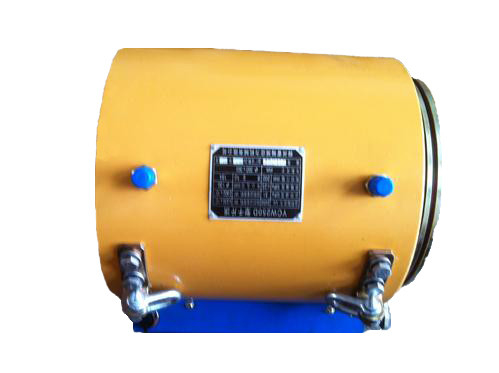

  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks

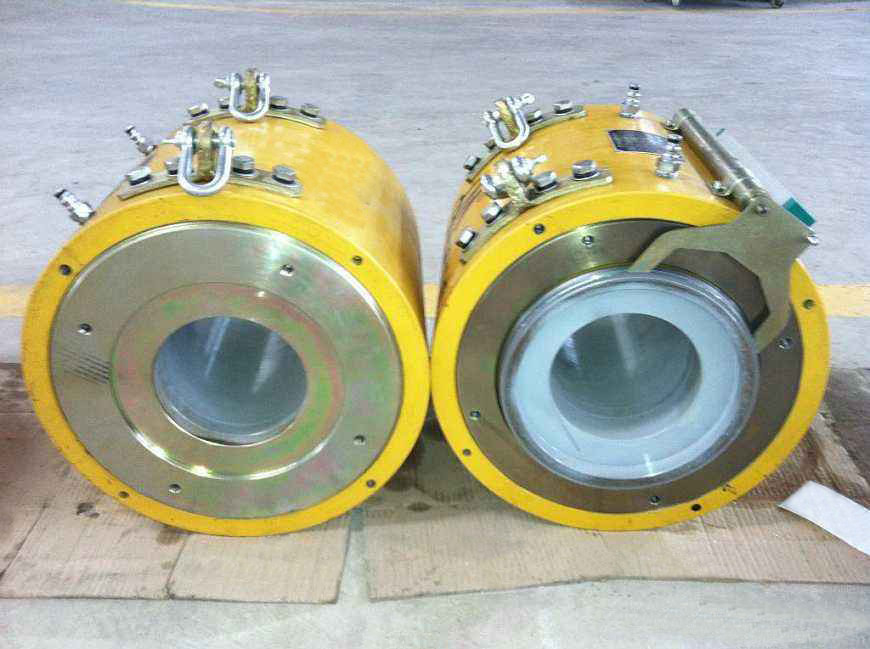

  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks

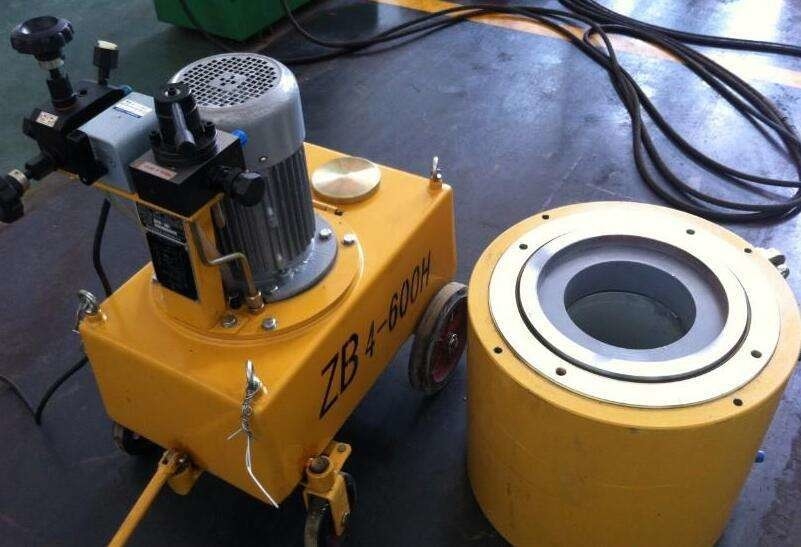

  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks

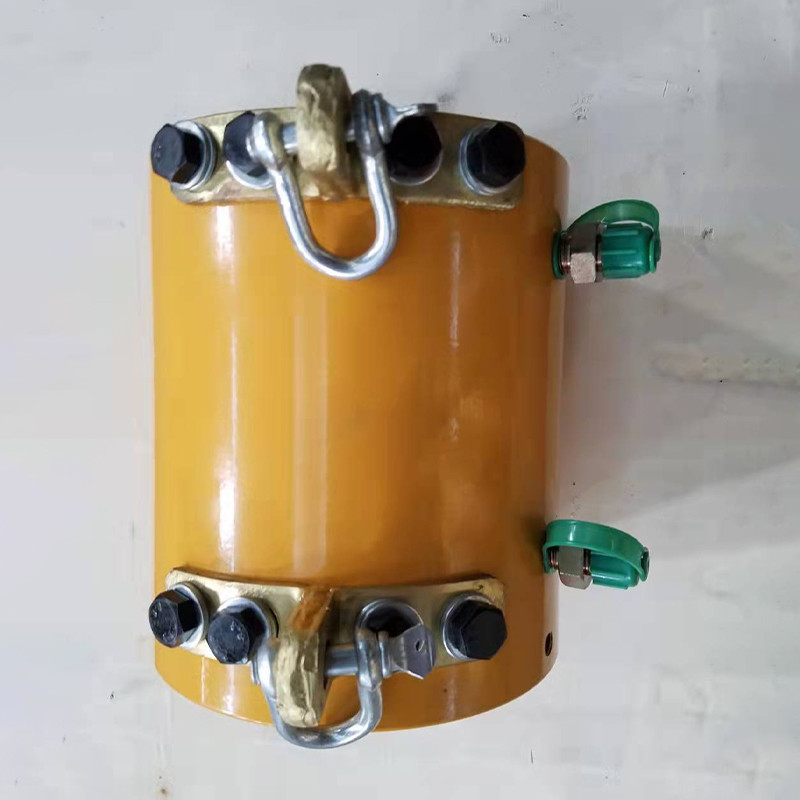

  • Post Tension Bridge Construction Machine CYW 100-650 Ton Multi Strand Stressing Jacks
मूल्य प्राप्त करें अब से संपर्क करें
हाइड्रोलिक कोर खोखले जैक की कार्य प्रक्रिया
प्रीस्ट्रेस्ड टेंडन को टेंशन देते समय, टेंशनिंग सिलेंडर नोजल का ऑयल इनलेट और जैकिंग सिलेंडर नोजल का ऑयल रिटर्न, जैकिंग सिलेंडर, कनेक्टिंग स्लीव और सपोर्टिंग स्लीव एक में जुड़ जाते हैं और एंकर रिंग को पकड़ने के लिए दाईं ओर बढ़ते हैं;टेंशनिंग ऑयल सिलेंडर, एंड कैप नट, प्लग और स्लीव के माध्यम से टेंशनिंग प्रेस्ट्रेसिंग टेंडन को बाईं ओर ले जाने के लिए टूल एंकर को ड्राइव करने के लिए एकीकृत किया गया है;
जैकिंग एंकरिंग के दौरान, तनाव को स्थिर रखने की शर्त के तहत, जैकिंग सिलेंडर नोजल तेल प्राप्त करता है, और जैकिंग पिस्टन, सुरक्षात्मक आस्तीन, और जैकिंग हेड क्लिप को एंकर रिंग में मजबूर करने के लिए दाईं ओर ले जाते हैं;इस समय, टेंशनिंग सिलेंडर नोजल का ऑयल रिटर्न, जैकिंग सिलेंडर नोजल का ऑयल इनलेट और टेंशनिंग सिलेंडर का हाइड्रोलिक रिटर्न;
अंत में, तनावपूर्ण सिलेंडर और जैकिंग सिलेंडर तेल नोजल एक ही समय में तेल लौटाते हैं, और जैकिंग पिस्टन वसंत बल के तहत वापस आ जाता है।

हाइड्रोलिक कोर खोखले जैक का तकनीकी पैरामीटर
मॉडल विनिर्देश नाममात्र तन्यता बल (केएन) नाममात्र तेल दबाव (एमपीए) थ्रू-होल व्यास (मिमी) लिमिट प्लेट एपर्चर (मिमी) स्थापित करें बढ़ते उपकरण (मिमी) बाहरी व्यास आकार (मिमी)
व्यास * ऊँचाई
वाईडीसी650 650 48 72 99 95 200*385
वाईडीसी1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
वाईडीसी2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
वाईडीसी3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
वाईडीसी5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



हाइड्रोलिक कोर खोखले जैक की विशेषताएंमैं

1. YDC टाइप्स स्ट्रेसिंग जैक एक सामान्य-उद्देश्य वाला प्रेस्ट्रेस्ड थ्रू-हार्ट जैक है, जिसका उपयोग विभिन्न स्टील स्ट्रैंड एंकरेज के टेंशनिंग ऑपरेशन के लिए किया जाता है।बड़े भवनों, संरचनाओं, प्रतिष्ठित कंक्रीट पुलों, रॉक एंकरिंग, हाइड्रोलिक संरचनाओं, नींव एंकरिंग, और अन्य प्रमुख परियोजनाओं के बाद के तनाव में व्यापक रूप से उपयोग किया जाता है।
2. जैक के मुख्य भाग उच्च शक्ति वाले स्टील से बने होते हैं, जिसमें कॉम्पैक्ट संरचना, हल्के, छोटी मात्रा, छोटी अक्षीय लंबाई और स्टील स्ट्रैंड की कम आरक्षित तनाव लंबाई की विशेषताएं होती हैं, जो स्टील स्ट्रैंड सामग्री को बचा सकती हैं।और उत्थापन लचीला, टिकाऊ, संचालित करने में आसान और बनाए रखने में आसान है।
3. YDC टाइप जैक एक तरह का फीड-थ्रू जैक है, जो एक बहुउद्देश्यीय प्रेस्ट्रेस्ड टेंशनिंग उपकरण है।इसे संचालित करना आसान है, मुख्य रूप से सिंगल-होल टेंशनिंग के लिए उपयोग किया जाता है, और इसका उपयोग लंबी और छोटी प्रीलोडिंग के लिए भी किया जा सकता है।तनाव और समस्या निवारण, और उच्च शक्ति वाले स्टील वायर बंडलों और विभिन्न विशिष्टताओं के किस्में के लिए उपयुक्त।



पोस्ट टेंशन ब्रिज निर्माण मशीन CYW 100-650 टन मल्टी स्ट्रैंड स्ट्रेसिंग जैक 0



पोस्ट-टेंशन जैक और एंकरेज की स्थापना

1. स्टील स्ट्रैंड को संरचना की आरक्षित गैलरी में पिरोया जाएगा, और तनाव वाले छोर पर स्टील स्ट्रैंड की उजागर लंबाई जैक की कामकाजी लंबाई से 200-250 मिमी लंबी होनी चाहिए।मुश्किल वेध से बचने के लिए स्टील स्ट्रैंड को बिना ढीले सिरों या "रफ एंड्स" के पतले डिस्क ग्राइंडर से काटा जाना चाहिए।

2. काम कर रहे एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, इसे एंकर बेस प्लेट पर धकेलें, और इसे स्पिगोट के साथ संरेखित करें।

3. काम कर रहे एंकर क्लिप की स्थापना: क्लिप स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ जकड़ने के लिए स्टील के छल्ले का उपयोग करें, फिर उन्हें स्टील स्ट्रैंड के साथ एंकर प्लेट के टेपर होल में धकेलें, और फिर उन्हें तब तक धकेलें जब तक कि वे हिल न जाएं।

4. लिमिट प्लेट की स्थापना: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिजाइन किया गया है और एंकर प्लेट के होल से मिलान किया गया है।

5. जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल के अंत को एक वायर पिन से बांधें, फिर जैक को उठाकर स्टील स्ट्रैंड पर रखें, और जैक के फ्रंट कवर के सपोर्ट ओपनिंग को लिमिट के बाहर लगाएं तश्तरी।इस समय, जैक को समाक्षीय रूप से संरेखित किया जा सकता है।

6. पिस्टन के अंत में सपोर्ट लिप पर टूल एंकर स्थापित करें।

पोस्ट टेंशन ब्रिज निर्माण मशीन CYW 100-650 टन मल्टी स्ट्रैंड स्ट्रेसिंग जैक 1



YCWB श्रृंखला क्रॉस-कोर लाइट जैक YCWB श्रृंखला जैक - पीढ़ी IV नए प्रकार और लाइट जैक को YCWE श्रृंखला जैक के आधार पर हमारे द्वारा सफलतापूर्वक पेश किया गया और संरचना और आकार पर हमारे द्वारा और बेहतर और अनुकूलित किया गया।इसकी एक छोटी मात्रा, हल्के वजन, अच्छा सीलिंग प्रदर्शन, उच्च शक्ति और विश्वसनीयता, और मजबूत सार्वभौमिकता है, और यह जैक के लिए अद्यतन उत्पाद है।यह व्यापक रूप से पोस्ट-टेंशनिंग प्रेस्ट्रेसिंग निर्माण में उपयोग किया जाता है।विभिन्न सामानों के साथ समर्थित, यह एम क्लैम्पिंग पीस ग्रुप एंकर और विभिन्न क्लैम्पिंग पीस ग्रुप एंकर के साथ-साथ डीएम बटन-हेड एंकर और कूल कास्ट एंकर को तनाव दे सकता है।

टैग:

प्रेस्ट्रेसिंग सेंटर होल हाइड्रोलिक जैक

रेलवे के निर्माण के लिए हाइड्रोलिक जैक

सेंटर होल हाइड्रोलिक जैक
