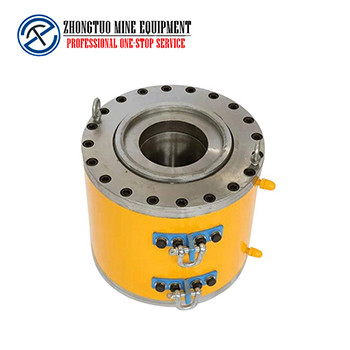

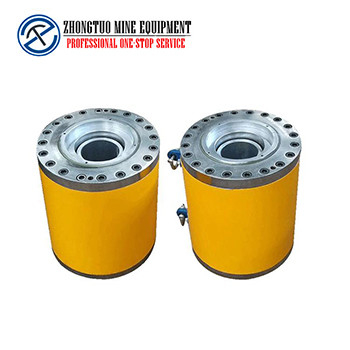

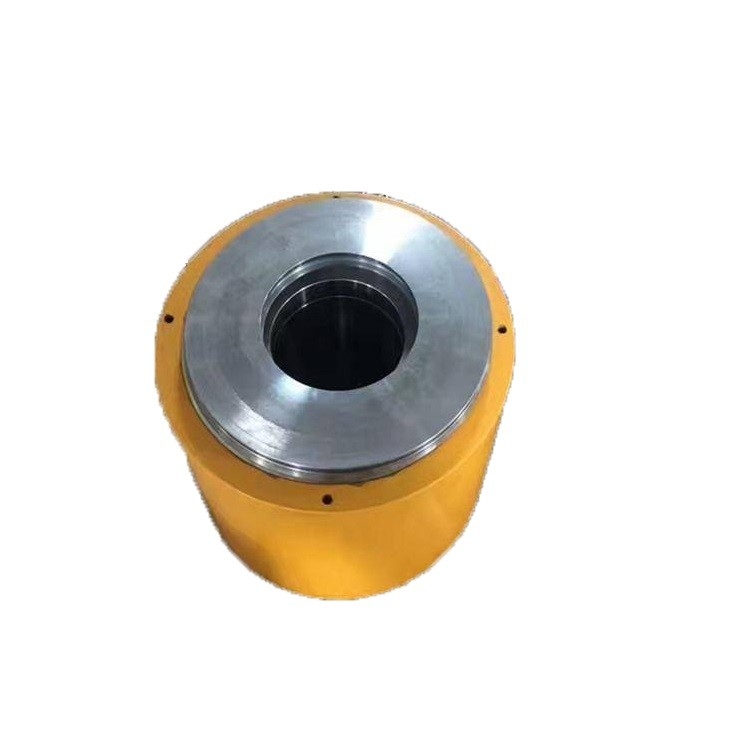

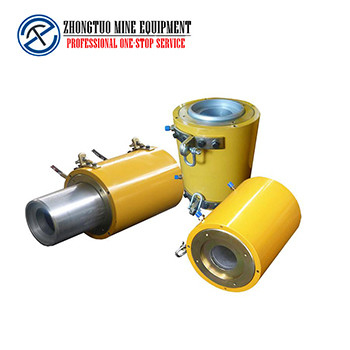

कास्टिंग आयरन ब्रिज निर्माण मशीन दीया 15.7 मिमी हाइड्रोलिक जैक पोस्ट टेंशनिंग
-
प्रमुखता देना
हाइड्रोलिक जैक ब्रिज निर्माण मशीन
,पुल निर्माण मशीन हाइड्रोलिक जैक
,दीया 15.7 मिमी हाइड्रोलिक जैक पोस्ट तनाव
-
सामग्रीमिश्र धातु इस्पात, कास्टिंग आयरन, स्टील, प्लास्टिक
-
आघात200 मिमी
-
जैक कैपेसिटा650 केएन से 6000 केएन
-
रंगपीला
-
पीसी स्ट्रैंड और स्टील का एप्लाइड व्यास15.7 मिमी, 15.24 मिमी, 12.7 मिमी, 12.9 मिमी, 9.52 मिमी
-
एचएस कोड841221000
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
गारंटीएक साल
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE ISO
-
न्यूनतम आदेश मात्रा1 पीसी
-
मूल्यnegotiated
-
पैकेजिंग विवरणलकड़ी का केस
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
कास्टिंग आयरन ब्रिज निर्माण मशीन दीया 15.7 मिमी हाइड्रोलिक जैक पोस्ट टेंशनिंग
| मॉडल विनिर्देश | नाममात्र तन्यता बल (केएन) | नाममात्र तेल दबाव (एमपीए) | थ्रू-होल व्यास (मिमी) | लिमिट प्लेट एपर्चर (मिमी) स्थापित करें | बढ़ते उपकरण (मिमी) | बाहरी व्यास आकार (मिमी) व्यास * ऊँचाई |
| वाईडीसी650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
| वाईडीसी1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
| YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
| वाईडीसी2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
| YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
| YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
| वाईडीसी3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
| YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
| वाईडीसी5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
| YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
| YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740*570 |
पोस्ट-टेंशन जैक और एंकरेज की स्थापना
1. स्टील स्ट्रैंड को संरचना की आरक्षित गैलरी में पिरोया जाएगा, और तनाव वाले छोर पर स्टील स्ट्रैंड की उजागर लंबाई जैक की कामकाजी लंबाई से 200-250 मिमी लंबी होनी चाहिए।मुश्किल वेध से बचने के लिए स्टील स्ट्रैंड को बिना ढीले सिरों या "रफ एंड्स" के पतले डिस्क ग्राइंडर से काटा जाना चाहिए।
2. काम कर रहे एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, इसे एंकर बेस प्लेट पर धकेलें, और इसे स्पिगोट के साथ संरेखित करें।
3. काम कर रहे एंकर क्लिप की स्थापना: क्लिप स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ जकड़ने के लिए स्टील के छल्ले का उपयोग करें, फिर उन्हें स्टील स्ट्रैंड के साथ एंकर प्लेट के टेपर होल में धकेलें, और फिर उन्हें तब तक धकेलें जब तक कि वे हिल न जाएं।
4. लिमिट प्लेट की स्थापना: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिजाइन किया गया है और एंकर प्लेट के होल से मिलान किया गया है।
5. जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल के अंत को एक वायर पिन से बांधें, फिर जैक को उठाकर स्टील स्ट्रैंड पर रखें, और जैक के फ्रंट कवर के सपोर्ट ओपनिंग को लिमिट के बाहर लगाएं तश्तरी।इस समय, जैक को समाक्षीय रूप से संरेखित किया जा सकता है।
6. पिस्टन के अंत में सपोर्ट लिप पर टूल एंकर स्थापित करें।
पोस्ट-टेंशन हाइड्रोलिक लिफ्टिंग जैक के संचालन के तरीके
1. यदि पंप बॉडी में तेल की मात्रा अपर्याप्त है, तो काम करने से पहले पंप में काम करने वाला तेल (46 # या 32 # हाइड्रोलिक तेल) जोड़ना आवश्यक है।
2. भारोत्तोलन भार का अनुमान लगाएं और अधिक भार से बचें।
3. उठाने वाली वस्तु के गुरुत्वाकर्षण के केंद्र का निर्धारण करें, जैक के फोकस के बिंदु का चयन करें, और साथ ही यह विचार करना चाहिए कि क्या जमीन सख्त स्टील प्लेट के साथ नरम और कठोर है, ताकि दौरान टिपिंग के खतरे से बचा जा सके। उठाने की।
4. जैक द्वारा भारी वस्तु को उठाने के बाद, उसे समय पर कठिन समर्थन द्वारा मजबूती से सहारा देना चाहिए।असंतुलित भार और डंपिंग के खतरे से बचने के लिए जैक को समर्थन के रूप में उपयोग करना मना है।

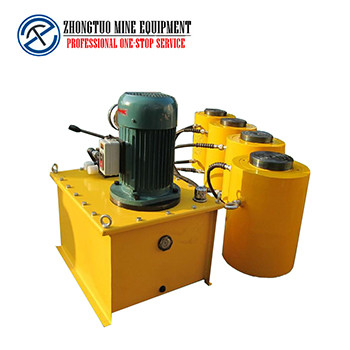

5. उपयोग करते समय, पहले मैनुअल पंप के त्वरित कनेक्टर को ऊपर से कनेक्ट करें, फिर स्थिति का चयन करें, और काम करने के लिए तेल पंप पर तेल नाली के पेंच को कस लें।ऑयल ड्रेन स्क्रू को ढीला करें और ऑयल सिलेंडर को अनलोड करें।
6. कृपया इलेक्ट्रिक पंप के लिए इलेक्ट्रिक ऑपरेशन मैनुअल देखें।
पोस्ट-टेंशन हाइड्रोलिक लिफ्टिंग जैक की नोटिस
1. यदि उपयोग के दौरान कोई भगोड़ा घटना होती है, तो आप पहले पंप बॉडी पर ऑयल ड्रेन स्क्रू को ढीला कर सकते हैं, पंप बॉडी को सीधा उठा सकते हैं और कुछ बार नीचे सिर कर सकते हैं, और फिर ऑयल ड्रेन स्क्रू को कस कर, आप उपयोग करना जारी रख सकते हैं।
2. जब लोड होता है, तो दुर्घटनाओं और भागों को नुकसान से बचने के लिए त्वरित कनेक्टर को न हटाएं।
3. मशीन तेल को माध्यम के रूप में उपयोग करती है, और अवरोध या तेल रिसाव से बचने के लिए तेल और मशीन का रखरखाव अच्छी तरह से किया जाना चाहिए, जो उपयोग प्रभाव को प्रभावित करेगा।
4. एक नए या लंबे समय से स्थापित हाइड्रोलिक जैक के लिए, क्योंकि जब तेल सिलेंडर का उपयोग शुरू होता है तो उसमें बहुत अधिक हवा होती है, पिस्टन रॉड में एक छोटी सी अचानक छलांग हो सकती है।गुहा में हवा को खत्म करने के लिए हाइड्रोलिक जैक को बिना लोड के 2-3 बार बदला जा सकता है।लंबे समय तक काम न करने के कारण लंबे समय से निष्क्रिय रहा जैक कठोर हो जाएगा, जो हाइड्रोलिक जैक के सेवा जीवन को प्रभावित करेगा।इसलिए, जब हाइड्रोलिक जैक उपयोग में नहीं होता है, तो हाइड्रोलिक जैक को महीने में 2-3 बार बिना लोड के बदला जाना चाहिए।
