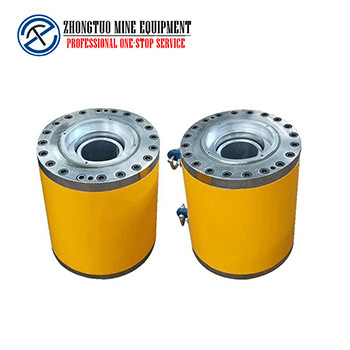

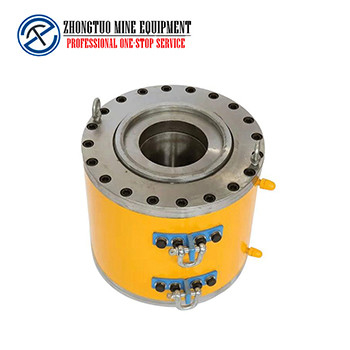

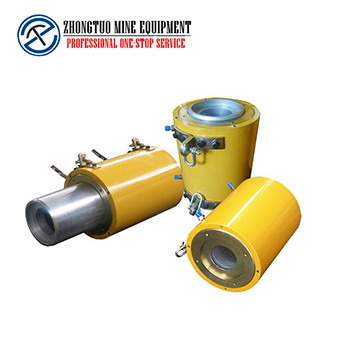

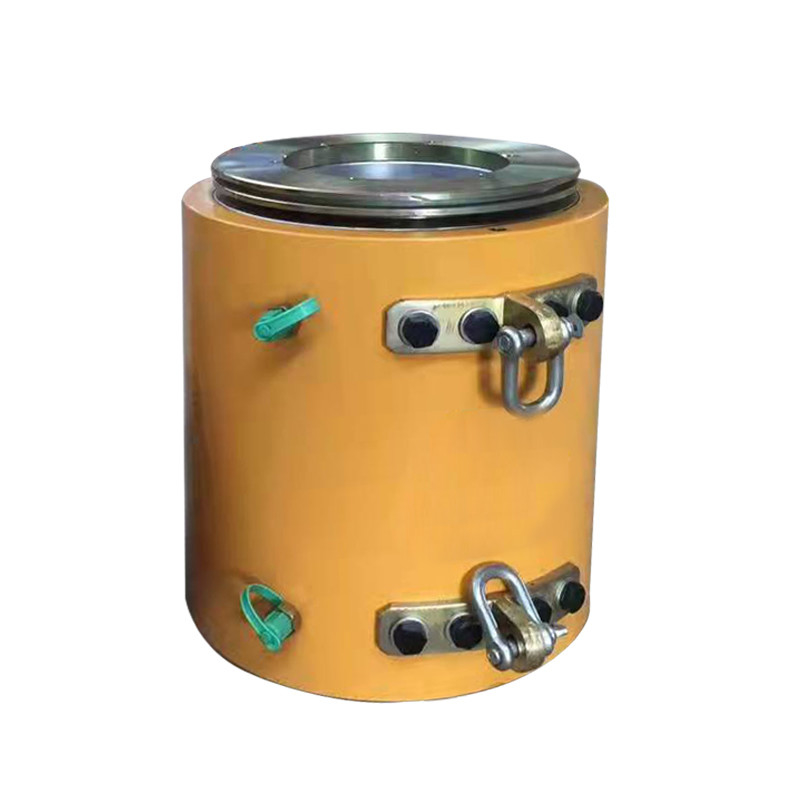

YDC प्रकार हाइड्रोलिक खोखले कोर जैक मल्टी स्ट्रैंड पोस्ट टेंशनिंग जैक पर जोर देता है:
-
प्रमुखता देना
हाइड्रोलिक खोखले कोर जैक पर जोर
,वाईडीसी प्रकार हाइड्रोलिक खोखले कोर जैक
,मल्टी स्ट्रैंड पोस्ट टेंशनिंग जैक
-
सामग्रीमिश्र धातु इस्पात, कास्टिंग आयरन, स्टील, प्लास्टिक
-
आघात200 मिमी
-
जैक कैपेसिटा650 केएन से 6000 केएन
-
रंगपीला
-
पीसी स्ट्रैंड और स्टील का एप्लाइड व्यास15.7 मिमी, 15.24 मिमी, 12.7 मिमी, 12.9 मिमी, 9.52 मिमी
-
एचएस कोड841221000
-
बिक्री के बाद सेवाट्रैकिंग मार्गदर्शन और सेवा
-
गारंटीएक साल
-
उत्पत्ति के प्लेसचीन
-
ब्रांड नामZHONGTUO
-
प्रमाणनCE ISO
-
न्यूनतम आदेश मात्रा1 पीसी
-
मूल्यnegotiated
-
पैकेजिंग विवरणलकड़ी का केस
-
प्रसव के समय7-15 दिन
-
भुगतान शर्तेंएल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
YDC प्रकार हाइड्रोलिक खोखले कोर जैक मल्टी स्ट्रैंड पोस्ट टेंशनिंग जैक पर जोर देता है:
| मॉडल विनिर्देश | नाममात्र तन्यता बल (केएन) | नाममात्र तेल दबाव (एमपीए) | थ्रू-होल व्यास (मिमी) | लिमिट प्लेट एपर्चर (मिमी) स्थापित करें | बढ़ते उपकरण (मिमी) | बाहरी व्यास आकार (मिमी) व्यास * ऊँचाई |
| वाईडीसी650 | 650 | 48 | 72 | 99 | 95 | 200*385 |
| वाईडीसी1000 | 1000 | 50 | 78 | 111 | 111 | 230*385 |
| YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270*390 |
| वाईडीसी2000 | 2000 | 53 | 118 | 177 | 177 | 320*400 |
| YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345*400 |
| YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370*400 |
| वाईडीसी3500 | 3500 | 51 | 160 | 232 | 232 | 420*400 |
| YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450*410 |
| वाईडीसी5000 | 5000 | 52 | 196 | 260 | 265 | 500*410 |
| YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580*420 |
| YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740*570 |
हाइड्रोलिक कोर खोखले जैक की विशेषताएंमैं
1. YDC टाइप्स स्ट्रेसिंग जैक एक सामान्य-उद्देश्य वाला प्रेस्ट्रेस्ड थ्रू-हार्ट जैक है, जिसका उपयोग विभिन्न स्टील स्ट्रैंड एंकरेज के टेंशनिंग ऑपरेशन के लिए किया जाता है।बड़े भवनों, संरचनाओं, प्रतिष्ठित कंक्रीट पुलों, रॉक एंकरिंग, हाइड्रोलिक संरचनाओं, नींव एंकरिंग, और अन्य प्रमुख परियोजनाओं के बाद के तनाव में व्यापक रूप से उपयोग किया जाता है।
2. जैक के मुख्य भाग उच्च शक्ति वाले स्टील से बने होते हैं, जिसमें कॉम्पैक्ट संरचना, हल्के, छोटी मात्रा, छोटी अक्षीय लंबाई और स्टील स्ट्रैंड की कम आरक्षित तनाव लंबाई की विशेषताएं होती हैं, जो स्टील स्ट्रैंड सामग्री को बचा सकती हैं।और उत्थापन लचीला, टिकाऊ, संचालित करने में आसान और बनाए रखने में आसान है।
3. YDC टाइप जैक एक तरह का फीड-थ्रू जैक है, जो एक बहुउद्देश्यीय प्रेस्ट्रेस्ड टेंशनिंग उपकरण है।इसे संचालित करना आसान है, मुख्य रूप से सिंगल-होल टेंशनिंग के लिए उपयोग किया जाता है, और इसका उपयोग लंबी और छोटी प्रीलोडिंग के लिए भी किया जा सकता है।तनाव और समस्या निवारण, और उच्च शक्ति वाले स्टील वायर बंडलों और विभिन्न विशिष्टताओं के किस्में के लिए उपयुक्त।
हाइड्रोलिक कोर खोखले जैक का आरेख
1, पोजिशनिंग नट 2, प्लग 3, रिंग 4, सिलेंडर 5, पिस्टन 6, हार्ट स्लीव 7, रिंग 8, ऑयल नोजल 9, सीलिंग प्लेट 10, कम्प्रेशन रिंग

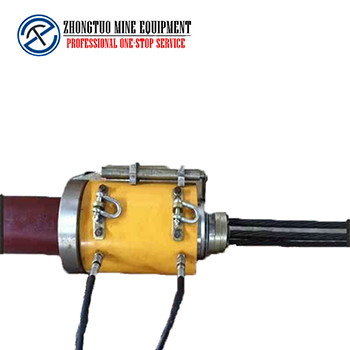

पोस्ट-टेंशन जैक और एंकरेज की स्थापना
1. स्टील स्ट्रैंड को संरचना की आरक्षित गैलरी में पिरोया जाएगा, और तनाव वाले छोर पर स्टील स्ट्रैंड की उजागर लंबाई जैक की कामकाजी लंबाई से 200-250 मिमी लंबी होनी चाहिए।मुश्किल वेध से बचने के लिए स्टील स्ट्रैंड को बिना ढीले सिरों या "रफ एंड्स" के पतले डिस्क ग्राइंडर से काटा जाना चाहिए।
2. काम कर रहे एंकर प्लेट के स्टील वायर बंडल के अंत को कवर करें, इसे एंकर बेस प्लेट पर धकेलें, और इसे स्पिगोट के साथ संरेखित करें।
3. काम कर रहे एंकर क्लिप की स्थापना: क्लिप स्थापित करने से पहले, प्रत्येक जोड़ी क्लिप को एक साथ जकड़ने के लिए स्टील के छल्ले का उपयोग करें, फिर उन्हें स्टील स्ट्रैंड के साथ एंकर प्लेट के टेपर होल में धकेलें, और फिर उन्हें तब तक धकेलें जब तक कि वे हिल न जाएं।
4. लिमिट प्लेट की स्थापना: लिमिट प्लेट को वर्किंग एंकर प्लेट के अनुसार डिजाइन किया गया है और एंकर प्लेट के होल से मिलान किया गया है।
5. जैक की स्थापना: पहले स्टील स्ट्रैंड बंडल के अंत को एक वायर पिन से बांधें, फिर जैक को उठाकर स्टील स्ट्रैंड पर रखें, और जैक के फ्रंट कवर के सपोर्ट ओपनिंग को लिमिट के बाहर लगाएं तश्तरी।इस समय, जैक को समाक्षीय रूप से संरेखित किया जा सकता है।
6. पिस्टन के अंत में सपोर्ट लिप पर टूल एंकर स्थापित करें।
जैक का उपयोग सहायक तेल पंप के संयोजन में किया जाता है।ऑयल पंप का टेंशनिंग ऑयल सर्किट जैक टेंशनिंग कैविटी नोजल से जुड़ा होता है, और कैलिब्रेटेड प्रेशर गेज भी ऑयल सर्किट से जुड़ा होता है।ऑयल पंप का रिटर्न ऑयल सर्किट ड्राई कैटी टॉप के रिटर्न ऑयल नोजल से जुड़ा होता है, और सुरक्षा सुनिश्चित करने के लिए ऑयल सर्किट के सेफ्टी वॉल्व को 10MPa पर एडजस्ट किया जाता है।
