CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

सीई ब्रिज कंस्ट्रक्शन मशीन इंटेलिजेंट टेंशन 100-650T हाइड्रोलिक स्ट्रेसिंग जैक

उत्पाद - स्ट्रैंड जैक सिस्टम
  • प्रमुखता देना

    स्ट्रेसिंग जैक ब्रिज कंस्ट्रक्शन मशीन

    ,

    100T हाइड्रोलिक स्ट्रेसिंग जैक

    ,

    650T हाइड्रोलिक स्ट्रेसिंग जैक

  • सामग्री
    मिश्र धातु इस्पात, कास्टिंग आयरन, स्टील, प्लास्टिक
  • आघात
    200 मिमी
  • जैक कैपेसिटा
    650 केएन से 6000 केएन
  • रंग
    पीला
  • पीसी स्ट्रैंड और स्टील का एप्लाइड व्यास
    15.7 मिमी, 15.24 मिमी, 12.7 मिमी, 12.9 मिमी, 9.52 मिमी
  • एचएस कोड
    841221000
  • बिक्री के बाद सेवा
    ट्रैकिंग मार्गदर्शन और सेवा
  • गारंटी
    एक साल
  • उत्पत्ति के प्लेस
    चीन
  • ब्रांड नाम
    ZHONGTUO
  • प्रमाणन
    CE ISO
  • न्यूनतम आदेश मात्रा
    1 पीसी
  • मूल्य
    negotiated
  • पैकेजिंग विवरण
    लकड़ी का केस
  • प्रसव के समय
    7-15 दिन
  • भुगतान शर्तें
    एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

सीई ब्रिज कंस्ट्रक्शन मशीन इंटेलिजेंट टेंशन 100-650T हाइड्रोलिक स्ट्रेसिंग जैक

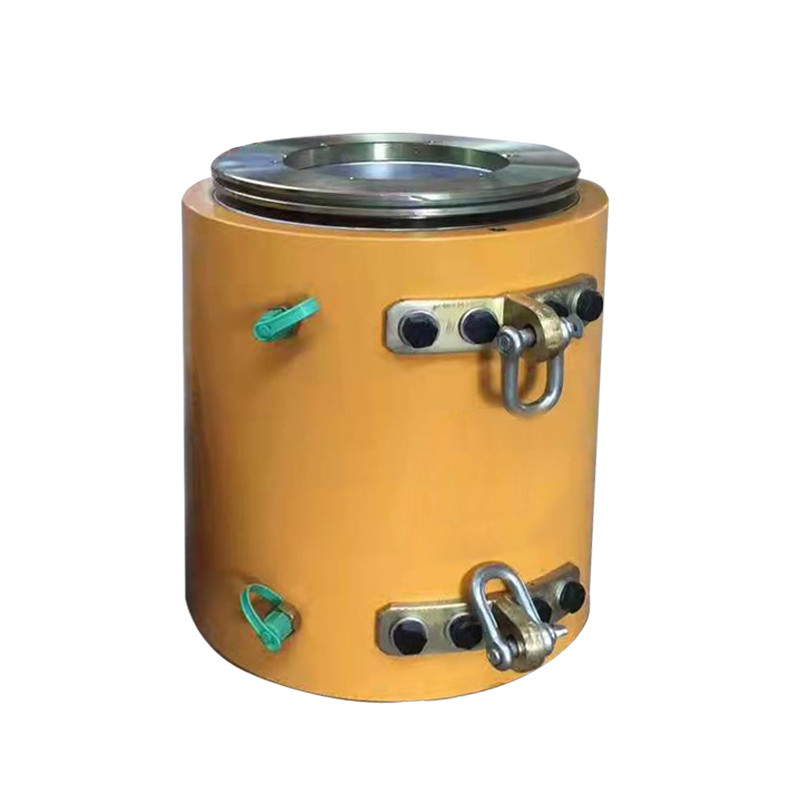

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

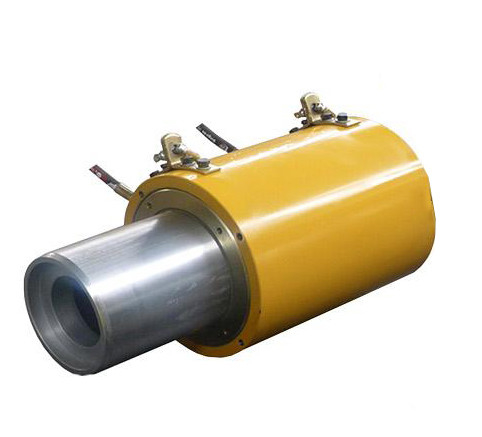

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

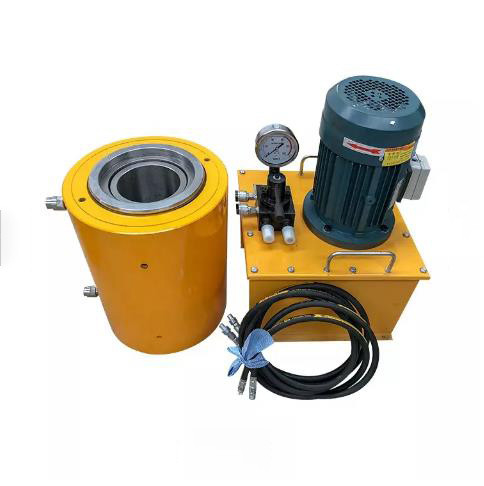

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

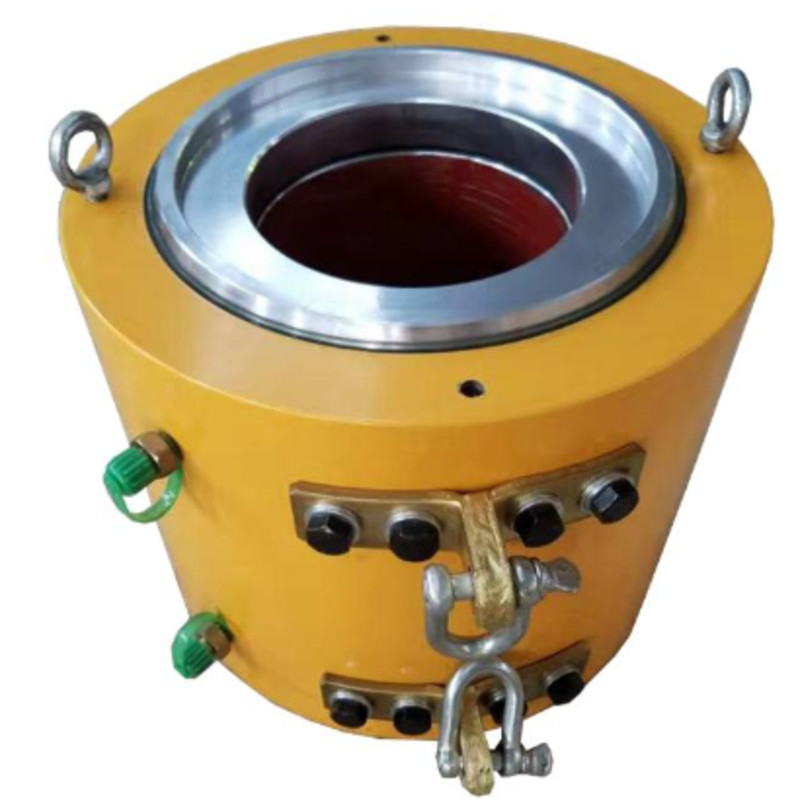

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
मूल्य प्राप्त करें अब से संपर्क करें
म्यूटी-स्ट्रैंड्स पोस्ट टेंशन जैक की कार्य प्रक्रिया
जब प्रेस्ट्रेस्ड टेंडन को खींचा जाता है, तो टेंशनिंग सिलेंडर का तेल नोजल तेल में प्रवेश करता है, और दबाने वाले सिलेंडर का तेल नोजल तेल लौटाता है।दबाने वाला तेल सिलेंडर, कनेक्टिंग स्लीव और सपोर्ट स्लीव एक साथ जुड़े हुए हैं और एंकर रिंग को सपोर्ट करने के लिए दाईं ओर चलते हैं;टेंशनिंग ऑयल सिलेंडर, एंड कवर नट, और प्लग यह टूल एंकर को बाईं ओर ले जाने और प्रतिष्ठित टेंडन को तनाव देने के लिए थ्रू-कोर स्लीव से जुड़ा है;जब एंकर को दबाया और तय किया जाता है, तो तनाव को स्थिर रखने की स्थिति में, दबाने वाले सिलेंडर का तेल नोजल तेल में प्रवेश करता है, और दबाने वाला पिस्टन, सुरक्षात्मक आस्तीन और दबाने वाला सिर एक दूसरे से जुड़ा होता है।एंकर रिंग में क्लिप को बाध्य करने के लिए पूरी तरह से दाईं ओर ले जाएं;इस समय, तनाव सिलेंडर का तेल नोजल तेल लौटाता है, शीर्ष दबाव सिलेंडर का तेल नोजल तेल में प्रवेश करता है, और तनाव सिलेंडर हाइड्रोलिक रूप से वापस आ जाता है।अंत में, तनाव सिलेंडर के तेल नोजल और शीर्ष दबाव सिलेंडर एक ही समय में तेल लौटाते हैं, और शीर्ष दबाव पिस्टन वसंत बल की कार्रवाई के तहत रीसेट करने के लिए वापस आ जाता है।

म्यूटी-स्ट्रैंड्स पोस्ट टेंशन जैक का तकनीकी पैरामीटर
मॉडल विनिर्देश नाममात्र तन्यता बल (केएन) नाममात्र तेल दबाव (एमपीए) थ्रू-होल व्यास (मिमी) लिमिट प्लेट एपर्चर (मिमी) स्थापित करें बढ़ते उपकरण (मिमी) बाहरी व्यास आकार (मिमी)
व्यास * ऊँचाई
वाईडीसी650 650 48 72 99 95 200*385
वाईडीसी1000 1000 50 78 111 111 230*385
YDC1500 1500 52 94 150 150 270*390
वाईडीसी2000 2000 53 118 177 177 320*400
YDC2500 2500 52 128 210 185 345*400
YDC3000 3000 52 135 190 185 370*400
वाईडीसी3500 3500 51 160 232 232 420*400
YDC4000 4000 52 165 252 252 450*410
वाईडीसी5000 5000 52 196 260 265 500*410
YDC6500 6500 53 220 295 235 580*420
YDC10000 10000 50 270 440 415 740*570



म्यूटि-स्ट्रैंड्स पोस्ट-टेंशन जैक की विशेषताएं



सीई ब्रिज कंस्ट्रक्शन मशीन इंटेलिजेंट टेंशन 100-650T हाइड्रोलिक स्ट्रेसिंग जैक 0



म्यूटी-स्ट्रैंड्स पोस्ट टेंशन जैक का रखरखाव
(1) स्टील के तार की संरचना में आरक्षित गलियारा, स्टील बीम की तनाव आवश्यकताओं में 200 - 250 मिमी तक जैक की कार्य लंबाई से उजागर लंबाई।स्टील के तार को काटने के बाद शीट ग्राइंडर के साथ अपना सिर नहीं खोना चाहिए, छिद्र से बचने के लिए "पंख" नहीं है।
(2) वर्क एंकर प्लेट के स्टील वायर के सिरे को कवर करें, इसे एंकर प्लेट पर धकेलें और एंकर के अंत में इसे ठीक करें
(3) स्थापना: स्टील की अंगूठी भुगतान प्रति क्लिप घेरा से पहले एंकर क्लैंप क्लिप स्थापित करें, और फिर स्ट्रैंड के साथ एंकर छेद में धकेल दिया जाएगा, स्थानांतरित करने के लिए हाथ से धक्का दिया जाएगा।
(4) सीमित प्लेट स्थापित करना: रिक्ति प्लेट कार्य एंकर प्लेट के डिजाइन के अनुसार एंकर प्लेट के छेद से मेल खाती है।

सीई ब्रिज कंस्ट्रक्शन मशीन इंटेलिजेंट टेंशन 100-650T हाइड्रोलिक स्ट्रेसिंग जैक 1


हाइड्रोलिक जैक ऑपरेटिंग नोटिस पर जोर देने वाले मल्टी स्ट्रैंड्स

1. प्रेस्ट्रेस्ड टेंशनिंग कंस्ट्रक्शन के दौरान, टेंशनिंग जैक को ऑयल गेज के साथ कैलिब्रेट किया जाना चाहिए।
2. गलत संरेखित उपकरण के लिए निर्देश पुस्तिका में जैक मॉडल के अनुसार प्रेस्ट्रेस्ड टेंशनिंग उपकरण और प्रेस्ट्रेस्ड मिसलिग्न्मेंट टूल का उपयोग किया जाना चाहिए।
3. जैक का उपयोग करने से पहले, जैक, तेल पंप, और तेल दबाव गेज को सक्षम विभाग द्वारा अधिकृत कानूनी माप तकनीकी संस्थान द्वारा आवश्यकतानुसार समय पर कैलिब्रेट किया जाना चाहिए, और सुधार गुणांक निर्धारित किया जाएगा।वॉच नंबर और जैक नंबर एक साथ स्थापित और उपयोग किए जाते हैं।
4. टेंशनिंग से पहले, ग्रेडेड लोडिंग और टेंशनिंग फोर्स के ऑयल गेज रीडिंग के संबंधित मूल्य की गणना सुधार गुणांक सूत्र के अनुसार की जानी चाहिए।
