क्षैतिज कंक्रीट वितरण पंप उच्च दबाव ठीक पत्थर मोर्टार पंप

कंक्रीट पंप एक ऐसी मशीन है जो कंक्रीट को डालने की जगह तक लगातार ले जाने के लिए क्षैतिज या ऊर्ध्वाधर पाइपों का उपयोग करती है।यह एक ही समय में क्षैतिज और ऊर्ध्वाधर रूप से कंक्रीट ले जा सकता है और विश्वसनीयता से काम करता हैकंक्रीट पंप उन स्थितियों के लिए उपयुक्त हैं जहां कंक्रीट की मात्रा बड़ी है, ऑपरेशन चक्र लंबा है, और पंपिंग दूरी और ऊंचाई बड़ी है।यह ऊंची इमारतों के निर्माण में महत्वपूर्ण उपकरणों में से एक है.

1कंक्रीट पंपों और कंक्रीट पंप ट्रकों का उद्देश्य, वर्गीकरण और संख्या

कंक्रीट पंपों को वितरण वाल्व की संरचना के अनुसार तीन प्रकारों में विभाजित किया जाता हैः ट्यूबलर वाल्व, गेट वाल्व और रोटरी वाल्व।वर्तमान में आम तौर पर दो-सिलेंडर पिस्टन ट्यूबलर वाल्व और गेट वाल्व के साथ हाइड्रोलिक कंक्रीट पंप उपयोग किए जाते हैंयह खंड इन दो प्रकार के कंक्रीट पंपों पर केंद्रित है।

विस्थापन के आकार के अनुसार, उन्हें छोटे (पंप विस्थापन 30m3/h से कम) में विभाजित किया जा सकता है,मध्यम आकार के (पंप विस्थापन 30-80m3/h) और बड़े कंक्रीट पंप (पंप विस्थापन 80m3/h से अधिक).

ड्राइविंग फॉर्म के अनुसार इसे इलेक्ट्रिक और आंतरिक दहन कंक्रीट पंप में विभाजित किया जा सकता है।

आंदोलन के तरीके के अनुसार इसे स्थिर, ट्रेलर और स्व-चालित कंक्रीट पंप (कंक्रीट पंप ट्रक) में विभाजित किया गया है।स्थिर कंक्रीट पंप ज्यादातर इलेक्ट्रिक मोटर्स द्वारा संचालित होते हैं और बड़ी मात्रा में काम और कम आंदोलन के साथ निर्माण स्थलों के लिए उपयुक्त होते हैंट्रेलर-माउंटेड कंक्रीट पंप एक साधारण ट्रॉली पर माउंट किया गया पंप है। चूंकि यह पहियों से लैस है, इसलिए इसे आसानी से निर्माण स्थल पर ले जाया जा सकता है और सड़क पर खींचा और खींचा जा सकता है।हमारे देश में इस रूप का अधिक प्रयोग किया जाता है.

2कंक्रीट पंप की संरचना और कार्य सिद्धांत

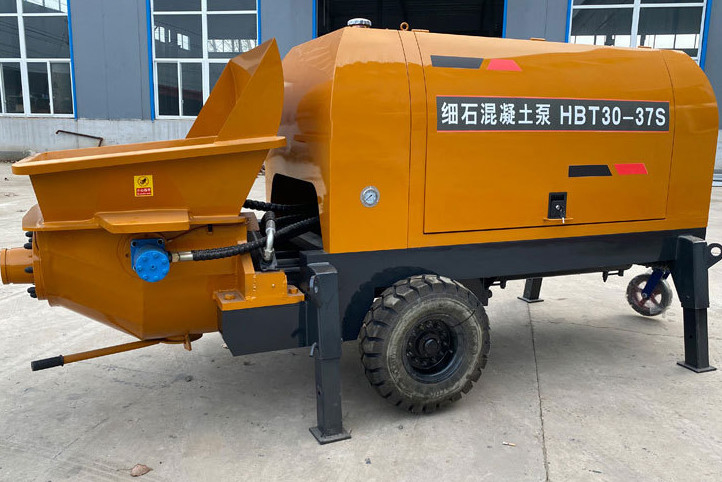

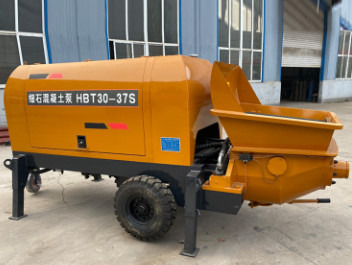

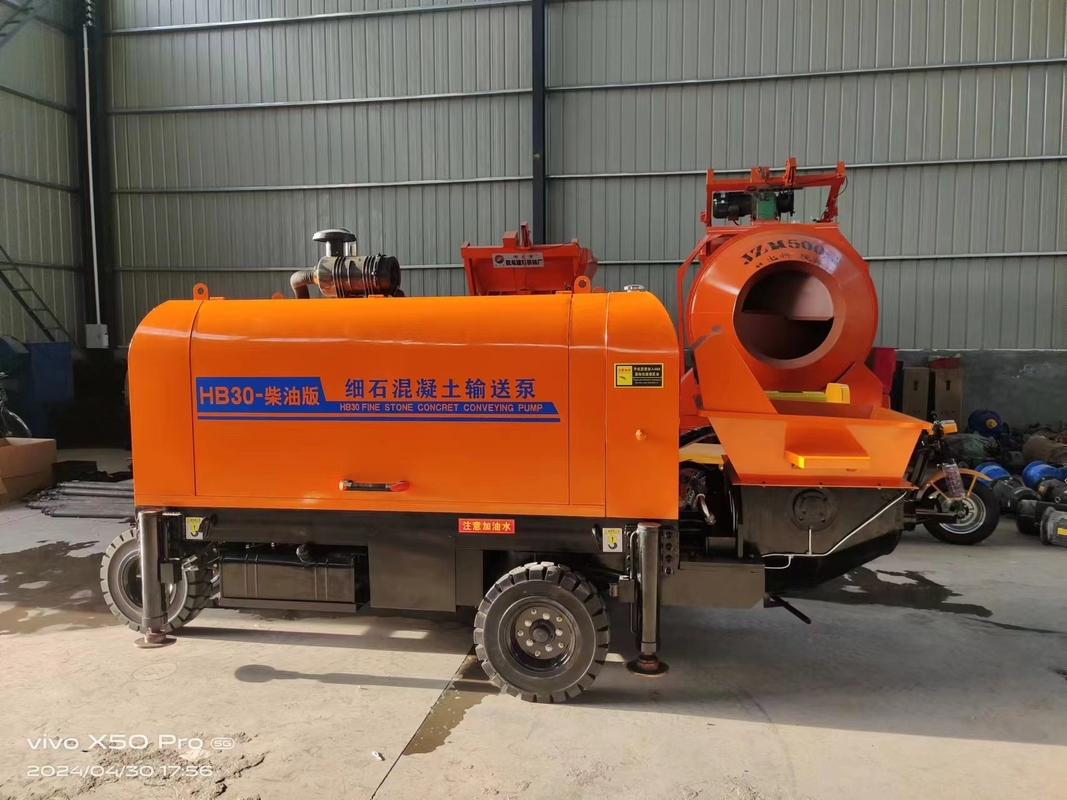

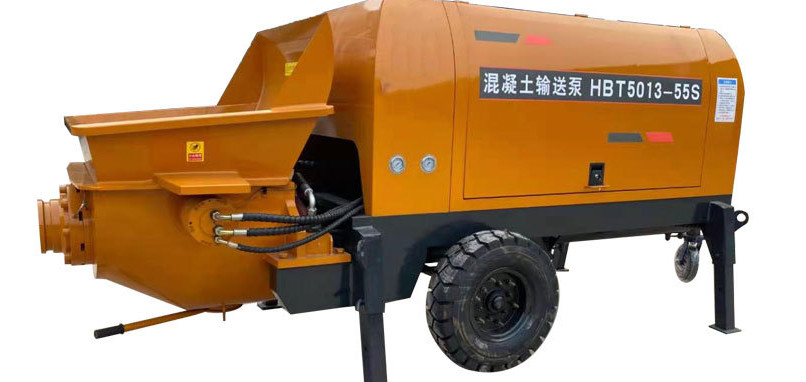

एचबीटी60 ट्रेलर-माउंटेड कंक्रीट डिलीवरी पंप एक हाइड्रोलिक डबल-सिलेंडर पिस्टन कंक्रीट पंप है जो एक डीजल इंजन द्वारा संचालित होता है। पंपिंग प्रणाली एक बंद तेल सर्किट, निरंतर शक्ति नियंत्रण,और हाइड्रोलिक stepless गति विनियमन और कंक्रीट वितरण मात्रा के कार्यों हैपंप मुख्य रूप से एक पावर यूनिट, एक कंक्रीट धक्का तंत्र, एक कंक्रीट वितरण वाल्व, एक कंक्रीट मिश्रण तंत्र, एक हाइड्रोलिक प्रणाली, एक इलेक्ट्रॉनिक नियंत्रण प्रणाली से बना है,एक स्नेहन प्रणाली और एक समर्थन यात्रा तंत्र.

1 मिश्रण तंत्र; 2 हॉपर संयोजन; 3 हाइड्रोलिक तेल टैंक; 4 हाइड्रोलिक वाल्व; 5 शीतलन प्रणाली; 6 हाइड्रोलिक पंप; 7 इंजन; 8 फ्रेम; 9 ग्राउंड व्हील्स; 10 पैर; 11 विद्युत प्रणाली;12 पंप प्रणाली13 पुल पुल

1) पावर डिवाइस

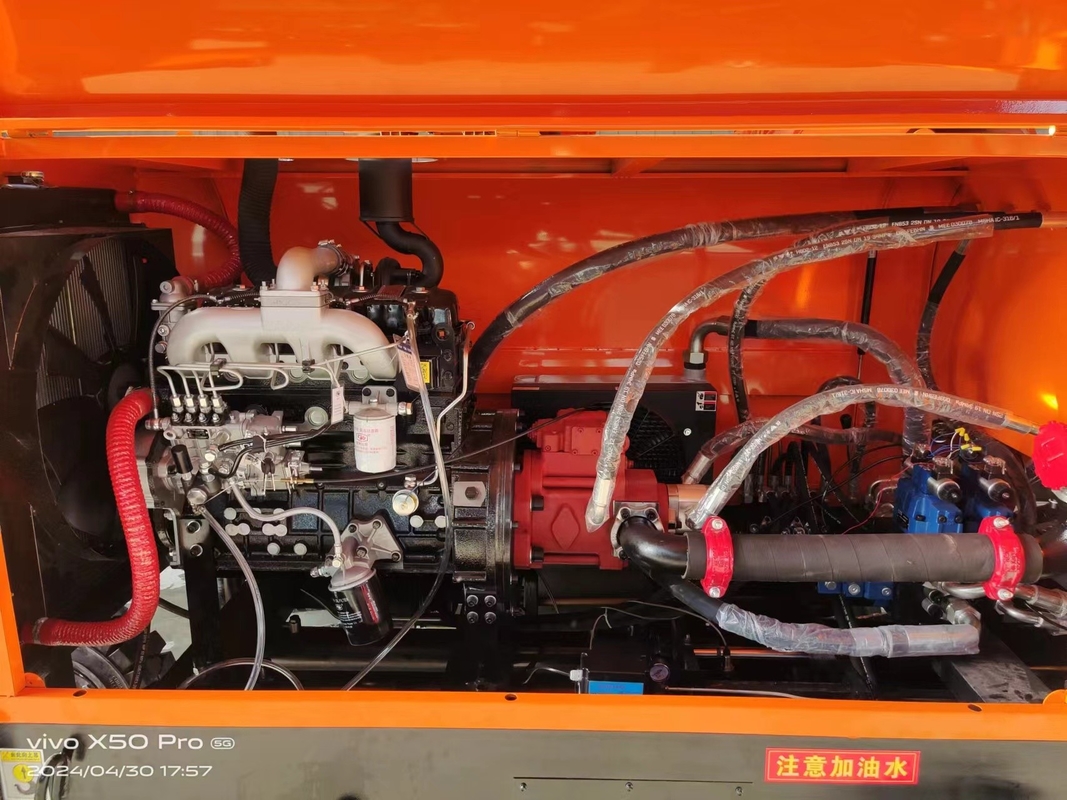

कंक्रीट ड्रैग पंप पावर डिवाइस दो प्रकार के होते हैंः डीजल इंजन और इलेक्ट्रिक मोटर। इसमें डीजल इंजन (या इलेक्ट्रिक मोटर) 1, युग्मन 2, पंप बेस 3, मुख्य पंप 4 और गियर पंप 5 होते हैं।इंजन (मोटर) की शक्ति और मुख्य तेल पंप का चयन मेल खाना चाहिए. मुख्य तेल पंप एक अक्षीय पिस्टन चर पंप को अपनाता है। आउटपुट प्रवाह ड्राइविंग गति और पंप के विस्थापन के आनुपातिक है, और अधिकतम और शून्य के बीच निरंतर भिन्न हो सकता है।इसमें निरंतर शक्ति नियंत्रण है, दबाव कट-ऑफ और विद्युत आनुपातिक प्रवाह समायोजन कार्य।

पावर यूनिट संरचना आरेख

डीजल इंजन की पावर यूनिट; इलेक्ट्रिक मोटर की पावर यूनिट

1 डीजल इंजन (या इलेक्ट्रिक मोटर); 2 युग्मन; 3 पंप आधार; 4 मुख्य तेल पंप; 5 गियर पंप

2) पम्पिंग तंत्र

पंप प्रणाली एक पावर एक्ट्यूएटर है जो हाइड्रोलिक ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करती है।इसका कार्य पाइपलाइन के प्रतिरोध को दूर करने के लिए कंक्रीट को धक्का देना है और डालने की जगह तक पहुंचना है.

पंप तंत्र मुख्य रूप से दो मुख्य सिलेंडर 1, 2, पानी टैंक 3, रिवर्सिंग तंत्र 4, दो कंक्रीट सिलेंडर 5, 6, दो कंक्रीट सिलेंडर पिस्टन 7, 8, स्विंग आर्म 9 से बना है,दो स्विंग सिलेंडर 10, 11, यह वितरण वाल्व 13 (जिसे एस पाइप भी कहा जाता है), डिस्चार्ज पोर्ट 14 और हॉपर 15 से बना है।

1, 2 मुख्य तेल सिलेंडर; 3 पानी टैंक; 4 रिवर्सिंग तंत्र; 5, 6 कंक्रीट सिलेंडर;

7, 8 कंक्रीट सिलेंडर पिस्टन; 9 स्विंग आर्म; 10, 11 स्विंग सिलेंडर; 12 चश्मा प्लेट;

13 वितरण वाल्व; 14 डिस्चार्ज पोर्ट; 15 हॉपर

कंक्रीट सिलेंडर के पिस्टन 7 और 8 क्रमशः मुख्य सिलेंडर 1 और 2 के पिस्टन रॉड से जुड़े होते हैं। मुख्य सिलेंडर हाइड्रोलिक तेल की क्रिया के तहत प्रतिवर्ती गति करता है।जब एक सिलेंडर आगे बढ़ता है, दूसरी सिलेंडर पीछे हट जाती है; कंक्रीट सिलेंडर के आउटलेट हॉपर से जुड़ा हुआ है, और वितरण वाल्व का एक छोर यह डिस्चार्ज पोर्ट से जुड़ा हुआ है,और दूसरे छोर एक स्पाइन शाफ्ट के माध्यम से स्विंग हाथ से जुड़ा हुआ हैस्विंग सिलेंडर के प्रभाव से यह बाएं और दाएं स्विंग कर सकता है।

कंक्रीट सामग्री को पंप करते समय, मुख्य तेल सिलेंडर की क्रिया के तहत, पिस्टन 7 आगे बढ़ता है और पिस्टन 8 पीछे हटता है।वितरण वाल्व 13 कंक्रीट सिलेंडर 5 से जुड़ा हुआ है, और कंक्रीट सिलेंडर 6 हपर से जुड़ा हुआ है। इस तरह, पिस्टन 8 हपर में कंक्रीट सामग्री को कंक्रीट सिलेंडर में चूसने के लिए पीछे हट जाता है,और पिस्टन 7 वितरण वाल्व में कंक्रीट सिलेंडर में कंक्रीट सामग्री भेजने के लिए आगे बढ़ता है और इसे बाहर पंपजब कंक्रीट पिस्टन 8 स्ट्रोक के अंत तक पीछे हट जाता है, तो पानी के टैंक 3 में रिवर्सिंग डिवाइस 4 ट्रिगर हो जाता है, मुख्य सिलेंडर 1 और 2 रिवर्स हो जाते हैं,और स्विंग सिलेंडर 10 और 11 एक ही समय में उलट रहे हैं, ताकि वितरण वाल्व 13 कंक्रीट सिलेंडर 6 से जुड़ा हो और कंक्रीट सिलेंडर 5 हॉपर से जुड़ा हो, इस समय पिस्टन 7 पीछे की ओर और पिस्टन 8 आगे की ओर बढ़ता है।यह चक्र निरंतर पंपिंग प्राप्त करता है.

3) कंक्रीट वितरण वाल्व

वितरण वाल्व का कार्य होपर, दो कंक्रीट सिलेंडर और वितरण पाइप में कंक्रीट प्रवाह पथ को नियंत्रित करना है।वितरण वाल्व पिस्टन कंक्रीट पंप का एक प्रमुख घटक हैकंक्रीट पंप की संरचना में मुख्य अंतर वितरण वाल्व है। यह सीधे संरचनात्मक रूप, सक्शन प्रदर्शन,दबाव हानि और कंक्रीट पंप का अनुप्रयोग क्षेत्रजैसे कि हॉपर और मिक्सिंग डिवाइस का लेआउट, पंप का आउटलेट फॉर्म, ट्रांसपोर्ट वॉल्यूम की दक्षता और काम की विश्वसनीयता आदि;कंक्रीट पंपिंग में 90% बंद होने की विफलता वितरण वाल्व पर होती है.

कंक्रीट पंप के दो सिलेंडरों में एक संग्रहण टोपिका होती है, और दोनों सिलेंडर क्रमशः सक्शन स्ट्रोक और डिस्चार्ज स्ट्रोक में होते हैं।सक्शन स्ट्रोक में काम सिलेंडर हॉपर के साथ जुड़ा हुआ है. डिस्चार्ज स्ट्रोक में कार्यशील सिलेंडर डिलीवरी पाइप से जुड़ा हुआ है, इसलिए वितरण वाल्व का कार्य दो-स्थिति चार-तरफा (होपर के माध्यम से,दो सिलेंडर और वितरण पाइप).

वितरण वाल्वों को तीन श्रेणियों में विभाजित किया जा सकता हैः घुमावदार वाल्व, गेट वाल्व और ट्यूबलर वाल्व।हाइड्रोलिक कंक्रीट पंपों में आमतौर पर उपयोग किए जाने वाले वितरण वाल्व गेट वाल्व और पाइप वाल्व हैं.

4) हॉपर और मिश्रण प्रणाली

हॉपर और घुमावदार प्रणाली में शामिल हैंः हॉपर 4, घुमावदार शाफ्ट घटक 9, 10, 11, ट्रांसमिशन डिवाइस 13 और स्नेहन उपकरण।

हॉपर संरचना; ख. हलचल तंत्र

1 स्क्रीन; 2 रियर प्लेट; 3 स्टॉप हुक; 4 हॉपर बॉडी; 5 सामग्री दरवाजा;

6. बाल्टी के ऊपरी शरीर; 7. अंत कवर; 8. असर सीट; 9. बाएं मिश्रण ब्लेड; 10. मिश्रण शाफ्ट;

11 दाहिना मिक्सिंग ब्लेड; 12 मोटर बेस; 13 मिक्सिंग मोटर

हॉपर की मात्रा को पंप की कंक्रीट वितरण क्षमता के अनुसार अनुकूलित किया जाना चाहिए।हापर के ऊपरी भाग में एक ग्रिड स्क्रीन से लैस है ताकि हापर में बड़े टुकड़े या मलबे के प्रवेश को रोका जा सके. हपर में मिश्रण ब्लेड होते हैं, जो कंक्रीट मिश्रण का द्वितीयक मिश्रण करते हैं और कंक्रीट वितरण वाल्व पोर्ट में कंक्रीट मिश्रण को धकेलने का फ़ीड फ़ंक्शन रखते हैं।

5) पंप समर्थन और यात्रा तंत्र

समर्थन और यात्रा तंत्र मुख्य रूप से चेसिस, धुरी (चल पहियों सहित), मार्गदर्शन पहियों और आउटरिगर्स से बना है।

चेसिस, टोलिंग पंप के विभिन्न घटकों को जोड़ने के लिए बुनियादी घटक है। यह प्रोफाइल और स्टील प्लेटों द्वारा वेल्डेड है और प्रत्येक घटक को समर्थन देने में सहायक भूमिका निभाता है।चेसिस के सामने हॉपर से जुड़ा हुआ है, और पीछे एक ट्रेलर है, जो ट्रेलर पंप को एक निर्माण स्थल से दूसरे में ले जा सकता है।

चित्र 4-40 आधार फ्रेम संरचना

1. हॉपर फिक्सिंग सीट; 2. हाइड्रोलिक तेल टैंक फिक्सिंग ब्रैकेट; 3. मुख्य वाल्व ब्लॉक समर्थन; 4. पानी टैंक फिक्सिंग सीट;

5 डीजल इंजन की माउंटिंग बेस; 6 बैटरी बॉक्स बेस; 7 गाइड व्हील माउंटिंग प्लेट; 8 ट्रेलर; 9 चलती पैर;

10 औजार बॉक्स; 11 कार माउंटिंग बेस; 12 फ्रेम

6) पानी पंप उपकरण

पानी पंप उपकरण एक पानी धोने के उपकरण है जो पाइप और पंपों को साफ करने के लिए एक गेट वाल्व ड्रैग पंप का उपयोग करता है। इसमें पानी का टैंक, पानी फिल्टर, पानी के दबाव गेज, तेल टैंक,पानी के वाल्व चार तरफा ब्लॉक, डिस्चार्ज वाल्व, सक्शन वाल्व आदि

चित्र 4-41 पानी पंप डिवाइस संरचना

1 जल टैंक; 2 जल फिल्टर; 3 जल दबाव गेज; 4 तेल सिलेंडर; 5 जल वाल्व चार-तरफा ब्लॉक;

6, 7 डिस्चार्ज वाल्व; 8, 9 सक्शन वाल्व; ए, बी तेल इनलेट और आउटलेट; सी पानी इनलेट; डी पानी आउटलेट

7) शीतलन प्रणाली

हाइड्रोलिक तेल के लिए शीतलन के तीन तरीके हैंः जल शीतलन, वायु शीतलन और वायु शीतलन + जल शीतलन।क्षेत्रीय जलवायु मतभेदों और निर्माण स्थितियों के अनुसार विभिन्न शीतलन विधियों का चयन किया जा सकता है.

चित्र 4-42 जल शीतलन प्रणाली का सरलीकृत आरेख

1-पानी का प्रवेश और बाहर निकलना; 2-वाल्व; 3-तेल वापसी पाइप; 4-कूलर; 5-तेल प्रवेश पाइप

चित्र 4-43 वायु शीतलन प्रणाली

1-रैडिएटर; 2-हाइड्रोलिक मोटर; 3-फैन; 4-होज
