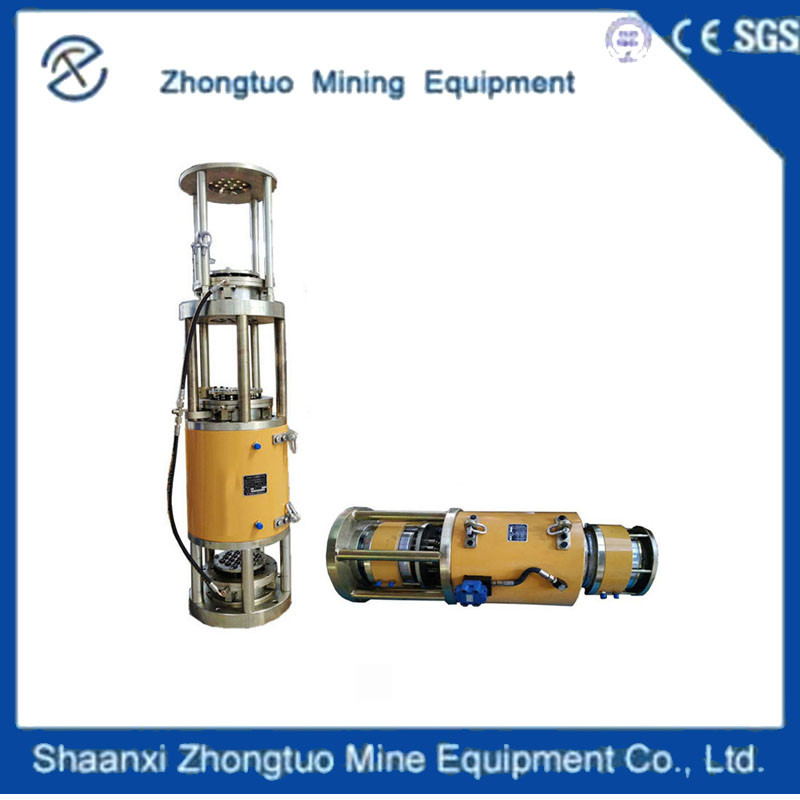

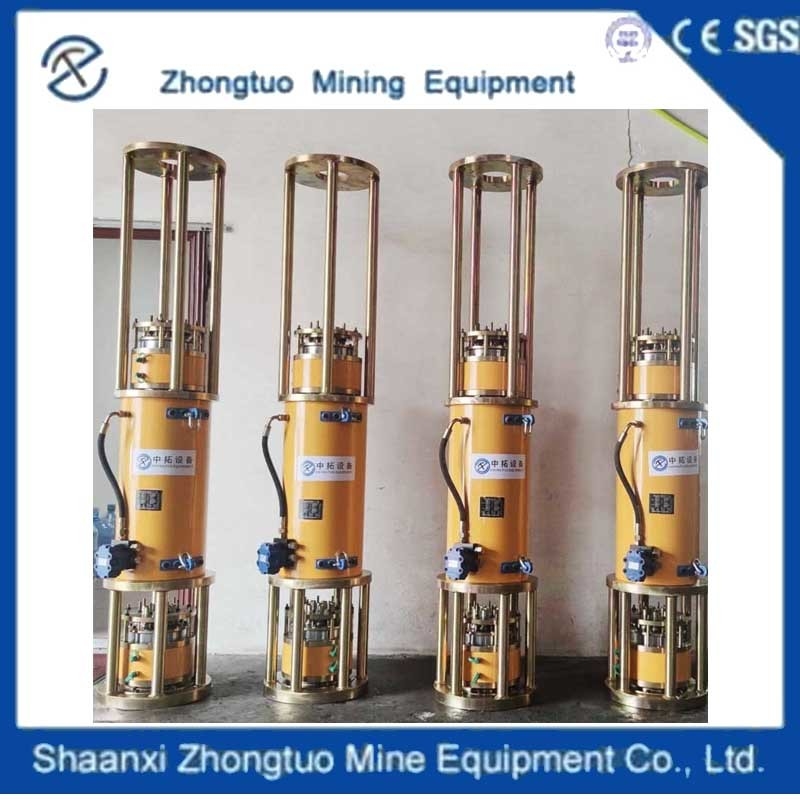

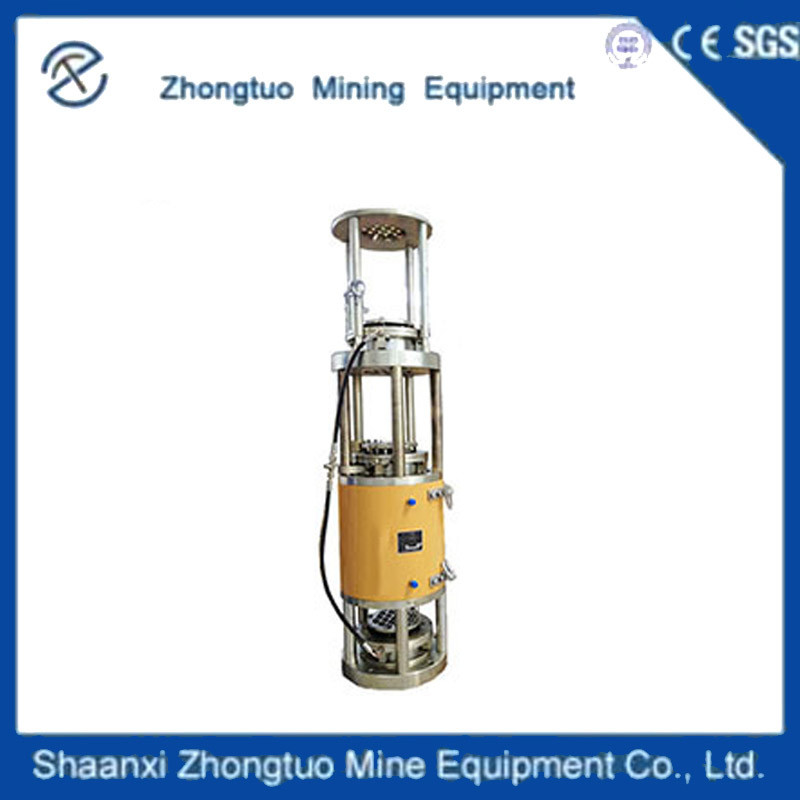

सिंक्रोनस लिफ्टिंग सिस्टम के साथ 600t हाइड्रोलिक स्ट्रैंड जैक
सिंक्रोनस लिफ्टिंग सिस्टम के साथ हाइड्रोलिक स्ट्रैंड जैक का परिचय, एक शीर्ष उठाने वाला उपकरण जो आपकी निर्माण मशीनरी आवश्यकताओं के लिए बिल्कुल सही है।यह हाइड्रोलिक जैक टिकाऊ निर्माण सामग्री से बना है, जो इसे किसी भी मचान या निर्माण उपकरण के लिए एक विश्वसनीय विकल्प बनाता है।इसका उपयोग भारी मशीनरी या उपकरण, ट्रैक्टर और यहां तक कि वायवीय जैक को उठाने के लिए भी किया जा सकता है।
इस हाइड्रोलिक फ़्लोर जैक का उपयोग बड़े पैमाने पर संरचनात्मक भागों, जैसे स्टील बॉक्स गर्डर्स, ब्रिज पियर्स, वियर और हैंगिंग ब्लू को उठाने या कम करने में व्यापक रूप से किया जाता है।इसका उपयोग बिजली संयंत्रों या रासायनिक संयंत्रों के चिमनी स्टील के आंतरिक सिलेंडरों के साथ-साथ बिजली संयंत्रों के स्टीम ड्रम और स्टेटर को फहराने में भी किया जाता है।यह गैन्ट्री क्रेन स्थापना, विमान रखरखाव गेराज, व्यायामशाला और अन्य इस्पात संरचनाओं और सुपर-उच्च और सुपर-भारी बड़े पैमाने की संरचनाओं के लिए आदर्श है।
इस हाइड्रोलिक जैक के पीछे का सिद्धांत सरल है: यह बड़ी स्टील संरचनाओं को ऊपर उठा सकता है, बड़े पुलों का निर्माण कर सकता है, और महत्वपूर्ण समुद्री प्लेटफार्मों को आसानी से स्थापित कर सकता है।अपनी मजबूत क्षमताओं के बावजूद, यह छोटा उठाने वाला उपकरण हल्का है और इसमें बड़ी वहन क्षमता है।
कुल मिलाकर, सिंक्रोनस लिफ्टिंग सिस्टम के साथ हाइड्रोलिक स्ट्रैंड जैक किसी भी पेशेवर या DIY निर्माण परियोजना के लिए जरूरी है।इसकी बहुमुखी प्रतिभा, स्थायित्व और विश्वसनीयता इसे किसी भी उठाने की आवश्यकता के लिए एकदम सही उपकरण बनाती है।
सिंक्रोनस लिफ्टिंग जैक का तकनीकी पैरामीटर
| नमूना |
सुरक्षित कार्य भार |
कार्य का दबाव
एमपीए
|
सिलेंडर स्ट्रोक
मिमी
|
प्रत्यावर्तन ऊँचाई
मिमी
|
जैक वजन
किलोग्राम
|
लंगर का निश्चित वजन
किलोग्राम
|
गति बढ़ाएँ
मी/घंटा
|
धागों की संख्या |
स्ट्रैंड व्यास |
| ZT-TSD15 |
15 |
31.5 |
500 |
1846 |
148 |
3.2 |
0-25 |
1 |
18 |
| ZT-TSD45 |
45 |
31.5 |
500 |
1726 |
600 |
28 |
0-25 |
3 |
18 |
| ZT-TSD60 |
60 |
31.5 |
500 |
1726 |
630 |
32 |
0-25 |
4 |
18 |
| ZT-TSD100 |
100 |
31.5 |
500 |
1790 |
930 |
46 |
70-25 |
7 |
18 |
| ZT-TSD180 |
180 |
31.5 |
500 |
1886 |
1560 |
90 |
0-25 |
12 |
18 |
| ZT-TSD280 |
280 |
31.5 |
500 |
1938 |
2330 |
130 |
0-25 |
19 |
18 |
| ZT-TSD300 |
300 |
31.5 |
500 |
1940 |
2460 |
140 |
0-25 |
20 |
18 |
| ZT-TSD400 |
400 |
31.5 |
500 |
2100 |
3396 |
220 |
0-25 |
27 |
18 |
| ZT-TSD580 |
580 |
31.5 |
500 |
2220 |
4980 |
260 |
0-25 |
38 |
18 |
| ZT-TSD680 |
680 |
31.5 |
500 |
2180 |
5410 |
320 |
0-25 |
45 |
18 |
| ZT-TSD800 |
800 |
31.5 |
500 |
2200 |
6880 |
360 |
0-25 |
54 |
18 |
| ZT-TSD1000 |
1000 |
31.5 |
500 |
2286 |
8520 |
560 |
0-25 |
66 |
18 |
सिंक्रोनस लिफ्टिंग जैक का कार्य सिद्धांत

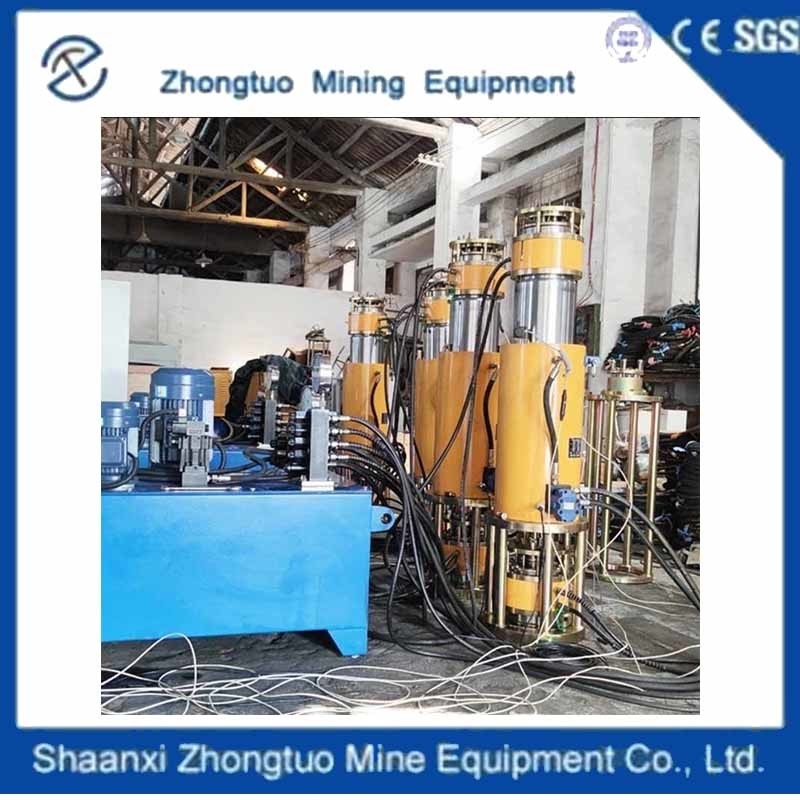

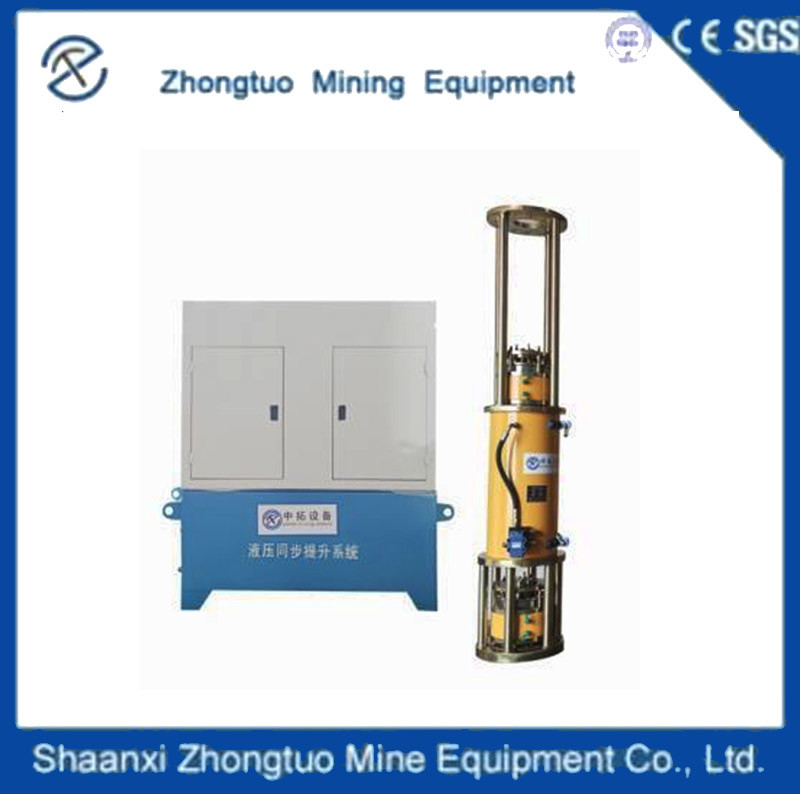

हाइड्रोलिक जैक तकनीक के साथ प्रीस्ट्रेस्ड एंकर एंकरिंग तकनीक को एकीकृत करने के लिए, एंकर के माध्यम से स्टील स्ट्रैंड को एंकर करें, और फिर हाइड्रोलिक पंप स्टेशन के प्रवाह और तेल दबाव आउटपुट को केंद्रीय रूप से नियंत्रित करने के लिए कंप्यूटर का उपयोग करें।
डिवाइस जैक पिस्टन को विस्तार और अनुबंध (विस्थापन सेंसर डिवाइस) के लिए चलाता है और समग्र तुल्यकालिक उठाने (अनुवाद) और कम करने की गति को महसूस करने के लिए स्टील स्ट्रैंड और घटक को ऊपर उठने, उतरने और लगातार अनुवाद करने के लिए मजबूर करता है।
सिंक्रोनस लिफ्टिंग जैक के लागू क्षेत्र
देश और विदेश में बड़े पैमाने पर संरचनात्मक भागों को ऊर्ध्वाधर रूप से ऊपर उठाने या कम करने में व्यापक रूप से उपयोग किया जाता है, जैसे कि पुलों के स्टील बॉक्स गर्डर्स को ऊपर उठाना, पुल के खंभों और बांधों को नीचे करना, लटकते नीले रंग को ऊपर उठाना या कम करना, चिमनी को ऊपर उठाना बिजली संयंत्रों या रासायनिक संयंत्रों के स्टील आंतरिक सिलेंडर, बिजली संयंत्रों के भाप ड्रम और स्टेटर का उत्थापन, गैन्ट्री क्रेन स्थापना, विमान रखरखाव गेराज, व्यायामशाला, और अन्य इस्पात संरचनाएं और अन्य सुपर-हाई और सुपर-भारी बड़े पैमाने की संरचनाएं।
सिंक्रोनस लिफ्टिंग जैक की प्रदर्शन विशेषताएँ
• सिद्धांत: बड़े इस्पात संरचना उत्थापन, बड़े पुल का निर्माण, बड़े महासागर मंच की स्थिति।
• छोटे उठाने वाले उपकरण, हल्के वजन, बड़ी वहन क्षमता, आसान स्थापना और लचीले, विशेष रूप से छोटे स्थानों या इनडोर बड़े टन भार वाले घटकों को बढ़ाने के लिए उपयुक्त;
• उपकरणों के संयोजन का विस्तार करके वजन, विस्तार और क्षेत्र को बिना किसी प्रतिबंध के बढ़ाएं;
• कम विश्राम स्ट्रैंड का उपयोग, जब तक उचित भार उठाने वाला बिंदु हो, लिफ्ट की ऊंचाई प्रतिबंधित नहीं है;
• लिफ्टिंग जैक में लिफ्टिंग प्रक्रिया को बहुत सुरक्षित बनाने के लिए रिवर्स मूवमेंट के सेल्फ-लॉकिंग गुण होते हैं और लिफ्टिंग प्रक्रिया के दौरान घटकों को किसी भी स्थिति में विश्वसनीय रूप से लॉक किया जा सकता है;
• उच्च स्तर के स्वचालन उपकरण, संचालित करने में आसान और लचीले, स्वचालित संचालन, अर्ध-स्वचालित संचालन, एकल-बिंदु समायोजन, मैन्युअल संचालन और अन्य संचालन के साथ।डिस्प्ले में लिक्विड क्रिस्टल डिस्प्ले है, टच स्क्रीन डिस्प्ले बहुत सहज है।और नियंत्रण प्रणाली स्व-सुधार सुरक्षा कार्यक्रम से सुसज्जित है, भले ही दुरुपयोग से सुरक्षा घटनाएं न हों।
• इस उपकरण से निर्माण, कम निर्माण अवधि, कम लागत, अच्छा आर्थिक लाभ।
सिंक्रोनस लिफ्टिंग जैक की प्रक्रिया और प्रौद्योगिकी
1. आवेदन का दायरा
यह तकनीक टीवी टावरों के स्टील मास्ट एंटेना को समग्र रूप से उठाने और ग्रिड, छतों, स्टील ओवरपास और बड़े पैमाने पर सार्वजनिक कार्यों जैसे व्यायामशाला, स्विमिंग पूल, हैंगर, थिएटर के अन्य घटकों को उठाने के लिए उपयुक्त है। जहाज) कमरे, आदि। क्रेन के मुख्य बीम का समग्र उठाव और हवाई अड्डे के टर्मिनल के मुख्य भवन की स्टील छत ट्रस (कवर) का फिसलन।
2. विधियाँ एवं विशेषताएँ
उठाने की विधि
वर्तमान में, "स्टील स्ट्रैंड सस्पेंशन लोड-बेयरिंग, हाइड्रोलिक लिफ्टिंग जैक क्लस्टर और कंप्यूटर कंट्रोल सिंक्रोनाइज़ेशन" के तरीकों को ज्यादातर अपनाया जाता है।निम्नलिखित दो विधियाँ हैं:
①पुल-अप प्रकार (अर्थात, उठाने का प्रकार): हाइड्रोलिक लिफ्टिंग जैक को लोड-असर संरचना के स्थायी स्तंभ पर सेट किया जाता है, निलंबित स्टील स्ट्रैंड का ऊपरी सिरा कोर के माध्यम से हाइड्रोलिक लिफ्टिंग जैक के साथ तय (लंगर) किया जाता है , और निचले सिरे और उठाने वाले सदस्य को विशेष उपकरणों के साथ लंगर और लंगर डाला जाता है।एक साथ जुड़ा हुआ, जैसे "अच्छे प्लेटफॉर्म से पानी उठाना", हाइड्रोलिक लिफ्टिंग जैक स्टील स्ट्रैंड को पकड़ता है और इसे ऊपर उठाता है, जिससे घटक को इंस्टॉलेशन ऊंचाई तक उठाया जाता है।यह योजना पुल-अप लिफ्ट प्रकार की है।
चढ़ाई प्रकार (चढ़ाई पोल प्रकार): निलंबित स्टील स्ट्रैंड का ऊपरी सिरा स्थायी संरचना (या नींव या स्थायी वस्तु से जुड़ी अस्थायी सुदृढीकरण सुविधा) पर तय किया गया है, और हाइड्रोलिक लिफ्टिंग जैक को निचले सिरे पर सेट किया गया है स्टील स्ट्रैंड (हाइड्रोलिक लिफ्टिंग जैक एंकर घटक से जुड़ा होता है), एक "मंकी क्लाइंबिंग पोल" की तरह, हाइड्रोलिक लिफ्टिंग जैक स्टील स्ट्रैंड को पकड़ता है और ऊपर चढ़ता है, जिससे घटक को इंस्टॉलेशन ऊंचाई तक उठाया जाता है।
चढ़ाई का प्रकार ऊंची उठाने की ऊंचाई, सामान्य प्रक्षेपण क्षेत्र और अपेक्षाकृत हल्के वजन वाले सीधे सदस्यों को उठाने के लिए सबसे उपयुक्त है, जैसे टीवी टावरों के स्टील मस्तूल एंटेना।
Q1: क्या रिग का उपयोग रॉक होल या मिट्टी के होल के लिए किया जाता है?
A1: एप्लिकेशन ऑब्जेक्ट के अनुसार विभिन्न ड्रिल बिट्स से सुसज्जित।रॉक ड्रिलिंग रिग गोल स्टील ड्रिल प्रभाव हथौड़ों और रॉक ड्रिल बिट्स से सुसज्जित हैं।मृदा ड्रिलिंग रिग के लिए एक ट्विस्ट ड्रिल पाइप और तीन-ब्लेड ड्रिल बिट की आवश्यकता होती है।
Q2: एक ब्रिज जैक कितना टन भार उठा सकता है??
ए2: रेंज 50 से 1000 टन तक है, एप्लिकेशन आवश्यकताओं के आधार पर हमारे पास आपके लिए सही विकल्प है।
Q3: जैक और तेल पंप के बीच कनेक्शन कितने मीटर का है?
A3: फ़ैक्टरी मानक दो मीटर है।यदि आपको अधिक समय की आवश्यकता है, तो हम इसे आपके लिए बना देंगे।
Q4: हाइड्रोलिक तेल पंप के बीच क्या अंतर है?
ए4: टेंशन जैक के लिए, यह एक 50 एमपीए 3 किलोवाट तेल पंप और एक 60 एमपीए 4 किलोवाट तेल पंप है।
Q5: एंकर के सेट में किस प्रकार के पैकेज होते हैं?
A5: एंकर रिंग, क्लिप, एंकर पैड, सर्पिल रिब।
Q6: आप कौन सी भुगतान अवधि स्वीकार कर सकते हैं?
ए6: 100% टी/टी (वास्तविक स्थिति के अनुसार निर्णय लें)
Q7: मशीन की वारंटी कब तक है?
A7: मशीन के लिए एक वर्ष और आपकी आवश्यकताओं के अनुसार तकनीकी सहायता प्रदान करें।
Q8: उत्पादन की व्यवस्था करने में कितना समय लगेगा?
A8: हम सामान्य सामान 7-15 दिनों के भीतर वितरित कर सकते हैं।अन्य अमानक विद्युत आइटम हम 25-30 दिनों के भीतर वितरित कर देंगे।
प्रश्न9: आप कौन सी व्यापार शर्त स्वीकार कर सकते हैं?
A9: उपलब्ध व्यापार शर्तें: एफओबी, सीआईएफ, सीएफआर, ईएसडब्ल्यू, आदि।
Q10: क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
A10: हाँ, हम आपको नमूना मशीन की पेशकश कर सकते हैं।लेकिन यह मुफ़्त नहीं है.आपको नमूने और माल ढुलाई की लागत का भुगतान करना होगा।
प्रश्न11: आपके भुगतान की शर्तें क्या हैं?
ए11: हम टी/टी, वेस्टर्न यूनियन, मनी ग्राम, पेपैल, एल/सी, आदि स्वीकार करते हैं।
