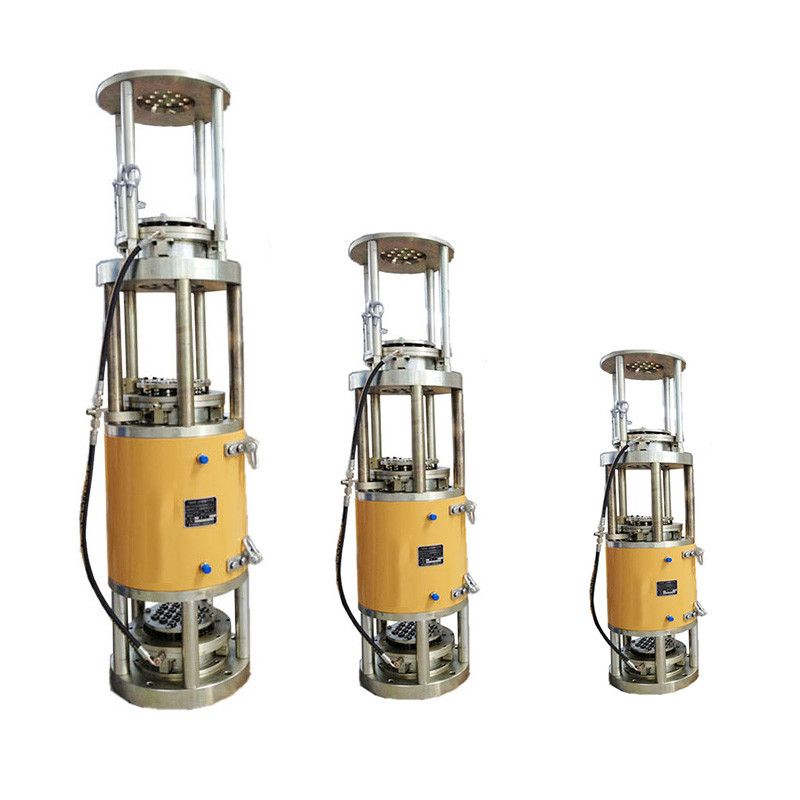

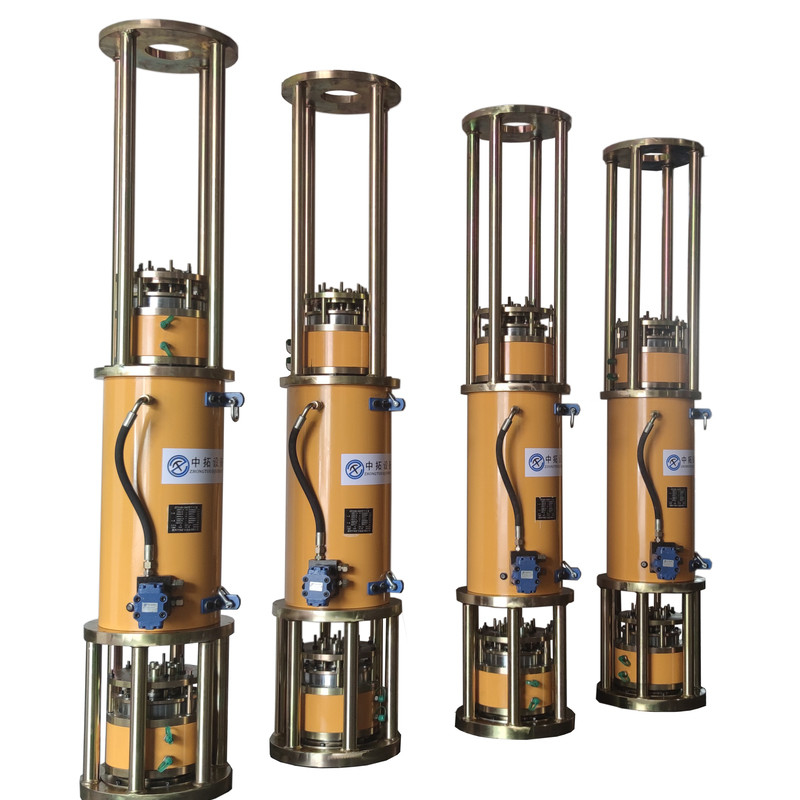

31.5MPa ब्रिज चिमनी हाइड्रोलिक स्ट्रैंड जैक सिंक्रोनस लिफ्टिंग सिस्टम के साथ

सिंक्रोनस लिफ्टिंग सिस्टम के साथ ब्रिज चिमनी हाइड्रोलिक स्ट्रैंड जैक

सिंक्रोनस लिफ्टिंग जैक का परिचय

सिंक्रोनस लिफ्टिंग जैक एक नए प्रकार का बड़े पैमाने पर घटक उठाने वाला उपकरण है, जो मुख्य रूप से लिफ्टिंग जैक, हाइड्रोलिक पंप स्टेशन और नियंत्रण प्रणाली से बना है।सिद्धांत हाइड्रोलिक जैक तकनीक के साथ प्रतिष्ठित एंकरेज तकनीक को एकीकृत करना है, एंकरेज के माध्यम से स्टील स्ट्रैंड को एंकर करना है, और फिर हाइड्रोलिक पंप स्टेशन द्वारा प्रवाह और तेल दबाव आउटपुट को केंद्रीय रूप से नियंत्रित करने के लिए कंप्यूटर का उपयोग करना है, लिफ्टिंग जैक के पिस्टन को ड्राइव करना है। स्टील के तार को बढ़ाने और वापस लेने और चलाने के लिए।फंसे हुए तार और घटकों को समग्र तुल्यकालिक उठाने और बड़े घटकों को कम करने के लिए उठाया और उतारा जाता है।

सिंक्रोनस लिफ्टिंग जैक का तकनीकी पैरामीटर

सिंक्रोनस लिफ्टिंग जैक का कार्य सिद्धांत

भारोत्तोलन हाइड्रोलिक स्ट्रैंड जैक कार्य सिद्धांत हाइड्रोलिक जैक तकनीक के साथ प्रतिष्ठित एंकर एंकरिंग तकनीक को एकीकृत करना है, एंकर के माध्यम से स्टील स्ट्रैंड को एंकर करना है, और फिर हाइड्रोलिक पंप स्टेशन के प्रवाह और तेल दबाव आउटपुट को केंद्रीय रूप से नियंत्रित करने के लिए कंप्यूटर का उपयोग करना है।डिवाइस जैक पिस्टन को विस्तार और अनुबंध (विस्थापन सेंसर डिवाइस) के लिए ड्राइव करता है और स्टील स्ट्रैंड और घटक को समग्र सिंक्रोनस लिफ्टिंग (अनुवाद) और कम करने वाले आंदोलन को महसूस करने के लिए उठने, उतरने और लगातार अनुवाद करने के लिए मजबूर करता है।

सिंक्रोनस लिफ्टिंग जैक के लागू क्षेत्र

यह तकनीक एंटीना और जिम, स्विमिंग पूल, हैंगर, थिएटर, वेटिंग रूम (जहाज), और नेटवर्क फ्रेम, छत और स्टील ब्रिज संरचनाओं की अन्य बड़ी उपयोगिता, और बड़े गैन्ट्री क्रेन गर्डर के स्टील टॉवर मस्तूल के लिए उपयुक्त है। पूरे स्टील रूफ ट्रस (कवर) पर्ची की चढ़ाई के हवाई अड्डे के टर्मिनल के साथ-साथ मुख्य भवन की चढ़ाई।

सिंक्रोनस लिफ्टिंग जैक की प्रदर्शन विशेषताएं

• सिद्धांत: बड़ी इस्पात संरचना उत्थापन, बड़ा पुल खड़ा करना, बड़े महासागर मंच की स्थिति।

• छोटे भारोत्तोलन उपकरण, हल्के, बड़ी वहन क्षमता, आसान स्थापना और लचीला, विशेष रूप से छोटे स्थानों या इनडोर बड़े टन भार घटकों को बढ़ाने के लिए उपयुक्त;

• उपकरणों के संयोजन का विस्तार करके वजन, अवधि और क्षेत्र को बिना किसी प्रतिबंध के बढ़ाएं;

• कम रिलैक्सेशन स्ट्रैंड का उपयोग, जब तक उचित भार उठाने का बिंदु, और लिफ्ट की ऊंचाई प्रतिबंधित नहीं है;

• लिफ्टिंग जैक में उठाने की प्रक्रिया को बहुत सुरक्षित बनाने के लिए रिवर्स मूवमेंट के सेल्फ-लॉकिंग गुण होते हैं और लिफ्टिंग प्रक्रिया के दौरान घटकों को किसी भी स्थिति में मज़बूती से लॉक किया जा सकता है;

• स्वचालित संचालन, अर्ध-स्वचालित संचालन, एकल-बिंदु समायोजन, मैनुअल ऑपरेशन और अन्य कार्यों के साथ स्वचालन उपकरण की उच्च डिग्री, संचालित करने में आसान और लचीला।डिस्प्ले में लिक्विड क्रिस्टल डिस्प्ले है, टच स्क्रीन डिस्प्ले बहुत सहज है।और नियंत्रण प्रणाली स्व-सुधार सुरक्षा कार्यक्रम से सुसज्जित है, भले ही दुरुपयोग सुरक्षा घटनाओं का कारण न बने।

• इस उपकरण के साथ निर्माण, लघु निर्माण अवधि, कम लागत, अच्छा आर्थिक लाभ।

सिंक्रोनस लिफ्टिंग जैक की प्रक्रिया और प्रौद्योगिकी
1. आवेदन का दायरा
यह तकनीक टीवी टावरों के स्टील मास्ट एंटेना के समग्र उठाने और ग्रिड, छतों, स्टील ओवरपास, और बड़े पैमाने पर सार्वजनिक कार्यों जैसे व्यायामशाला, स्विमिंग पूल, हैंगर, थिएटर के अन्य घटकों के समग्र उठाने के लिए उपयुक्त है। जहाज) कमरे, आदि। क्रेन की मुख्य बीम की समग्र लिफ्टिंग और हवाई अड्डे के टर्मिनल के मुख्य भवन के स्टील रूफ ट्रस (कवर) की फिसलन।
2. तरीके और विशेषताएं
उठाने की विधि
वर्तमान में, "स्टील स्ट्रैंड सस्पेंशन लोड-बेयरिंग, हाइड्रोलिक लिफ्टिंग जैक क्लस्टर और कंप्यूटर कंट्रोल सिंक्रोनाइज़ेशन" के तरीकों को ज्यादातर अपनाया जाता है।इस प्रकार दो विधियाँ हैं:
पुल-अप प्रकार (यानी उठाने का प्रकार): हाइड्रोलिक लिफ्टिंग जैक लोड-असर संरचना के स्थायी कॉलम पर सेट किया गया है, निलंबित स्टील स्ट्रैंड का ऊपरी सिरा कोर के माध्यम से हाइड्रोलिक लिफ्टिंग जैक के साथ तय (लंगर) है , और निचले सिरे और उठाने वाले सदस्य विशेष उपकरणों के साथ लंगर और लंगर डाले हुए हैं।एक साथ जुड़ा हुआ है, जैसे "अच्छे प्लेटफॉर्म से पानी उठाना", हाइड्रोलिक लिफ्टिंग जैक स्टील स्ट्रैंड को रखता है और इसे ऊपर उठाता है, जिससे घटक को इंस्टॉलेशन ऊंचाई तक उठाया जाता है।यह योजना पुल-अप लिफ्ट प्रकार है।
क्लाइम्बिंग टाइप (क्लाइम्बिंग पोल टाइप): सस्पेंडेड स्टील स्ट्रैंड का ऊपरी सिरा स्थायी संरचना (या स्थायी वस्तु से जुड़ी नींव या अस्थायी सुदृढीकरण सुविधा) पर तय होता है, और हाइड्रोलिक लिफ्टिंग जैक को निचले सिरे पर सेट किया जाता है स्टील स्ट्रैंड (हाइड्रोलिक लिफ्टिंग जैक एंकर घटक से जुड़ा हुआ है), "बंदर चढ़ाई पोल" की तरह, हाइड्रोलिक लिफ्टिंग जैक स्टील स्ट्रैंड को पकड़ता है और ऊपर चढ़ता है, जिससे घटक को इंस्टॉलेशन ऊंचाई तक उठाया जाता है।
चढ़ाई का प्रकार उच्च भारोत्तोलन ऊंचाई, सामान्य प्रक्षेपण क्षेत्र और अपेक्षाकृत हल्के वजन वाले ईमानदार सदस्यों को उठाने के लिए सबसे उपयुक्त है, जैसे टीवी टावरों के स्टील मास्ट एंटेना।
