मोनो जैक ब्रिज इरेक्टिंग मशीन इंजीनियरिंग प्रेस्ट्रेस्ड हाइड्रोलिक जैक पोस्ट टेंशनिंग

इंजीनियरिंग प्रेस्ट्रेस्ड पोस्ट टेंशनिंग हाइड्रोलिक जैक

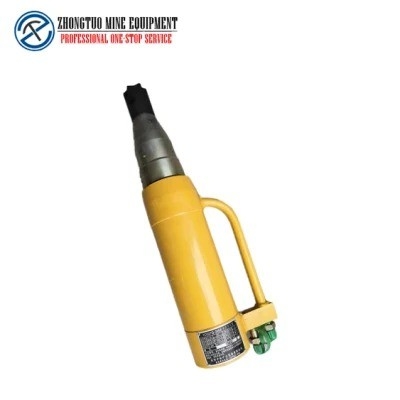

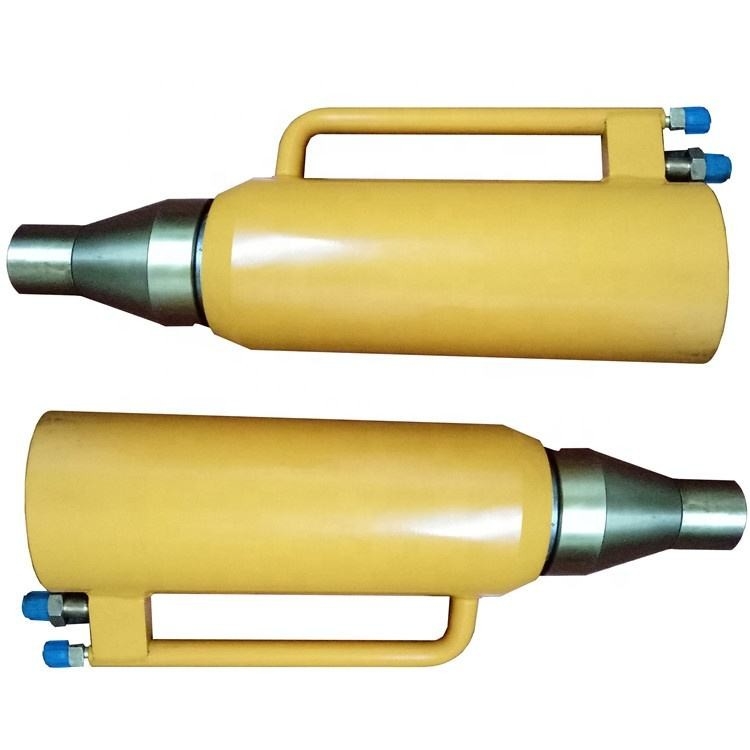

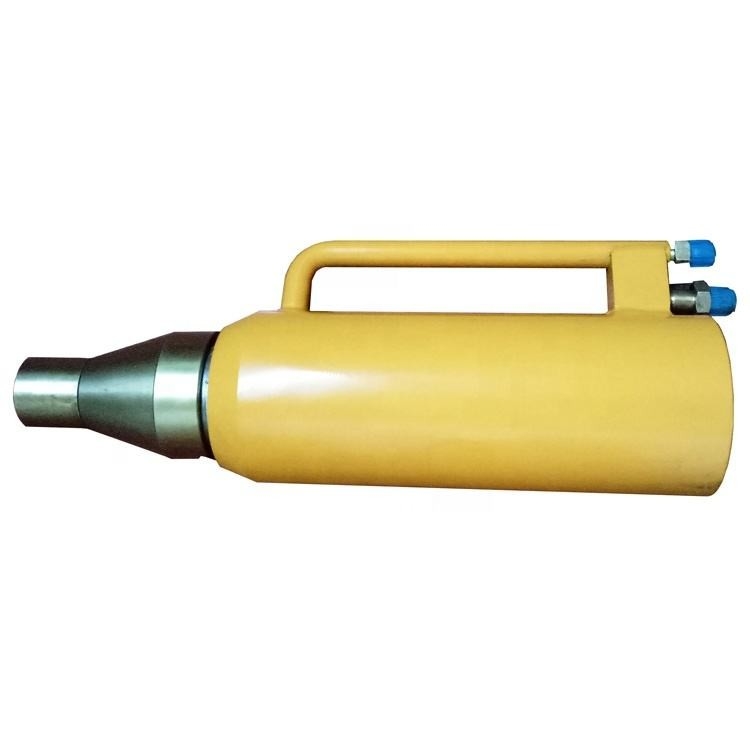

पोस्ट टेंशन मोनो स्ट्रैंड स्ट्रेसिंग जैक . का विवरण

टेंशनिंग जैक विशेष जैक होते हैं जिनका उपयोग स्टील के स्ट्रैंड्स और अन्य प्रीस्ट्रेस्ड टेंडन को टेंशन देने के लिए किया जाता है।टेंशनिंग जैक को टेंशनिंग ऑयल पंप के संयोजन के साथ उपयोग करने की आवश्यकता होती है, और टेंशनिंग ऑयल पंप के उच्च दबाव वाले तेल द्वारा तनाव और शीर्ष पर लौटने की शक्ति प्रदान की जाती है।

मोनो जैक का तकनीकी पैरामीटर

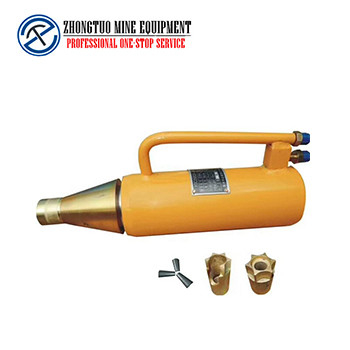

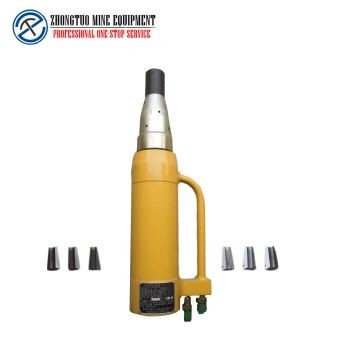

मोनो जैक के अवयव

पोस्ट-टेंशनिंग हाइड्रोलिक जैक संरचना सुविधा

1. तनाव सिलेंडर और रिटर्न सिलेंडर दोनों डबल-सील हैं, जो सीलिंग विश्वसनीयता में सुधार करता है।छोटा सिलेंडर और दूसरा सिलेंडर, छोटा सिलेंडर और पिछला अंत कवर, और छोटा सिलेंडर और टूल रिंग सभी रोटेशन को रोकने के लिए चाबियों से जुड़े होते हैं।सभी को एक Gree रिंग या स्टर्लिंग रिंग से सील किया गया है, और सीलिंग विश्वसनीय है।

2. दूसरे सिलेंडर और पिस्टन हेड को समग्र रूप से डिज़ाइन किया गया है, जो दो निकायों के वेल्डिंग या दो निकायों के थ्रेडेड कनेक्शन के कारण विफलता की संभावना से बचा जाता है।यह प्रसंस्करण प्रौद्योगिकी की कठिनाई को बढ़ाता है लेकिन विश्वसनीयता में सुधार करता है।

3. पहनने के लिए प्रतिरोधी अंगूठी और पहनने के लिए प्रतिरोधी आस्तीन के बेहतर डिजाइन से असेंबली प्रकार के बाहर होने की संभावना से बचा जाता है और उत्पाद की विश्वसनीयता में सुधार होता है।

4. कठोरता और ताकत में सुधार के लिए तनाव के तहत सभी महत्वपूर्ण हिस्से उच्च गुणवत्ता वाले मिश्र धातु संरचनाओं या टूल स्टील से बने होते हैं।

प्रेस्ट्रेस्ड पोस्ट-टेंशनिंग हाइड्रोलिक जैक के अनुप्रयोग क्षेत्र

जब तनाव होता है, तो काम स्थिर होता है, तेल का दबाव अधिक होता है, और तनाव बल बड़ा होता है।यह व्यापक रूप से राजमार्ग पुलों, रेलवे पुलों, जल विद्युत बांधों और ऊंची इमारतों के प्रतिष्ठित निर्माण में उपयोग किया जाता है।

पोस्ट टेंशनिंग हाइड्रोलिक जैक के संचालन बिंदु

1. तेल पाइप को जोड़ने से पहले, तेल पाइप को साफ करना चाहिए, खासकर नोजल भाग।
2. आंतरिक गुहा में हवा को हटाने के लिए उपयोग करने से पहले जैक को 3-5 बार बिना किसी भार के चलाया जाना चाहिए।
3. जैक एक उच्च दबाव वाले तेल पाइप के माध्यम से तेल पंप से जुड़ा होता है, और एक पेशेवर इलेक्ट्रीशियन एक पावर कॉर्ड के माध्यम से तेल पंप को बिजली की आपूर्ति से जोड़ता है।
4. तेल पंप चालू करें और इसे कम से कम 3 मिनट तक चलाएं।
5. जैक पिस्टन कम से कम 3 बार पारस्परिकता करता है।यदि रेंगना है, तो इसे 6 गुना तक बढ़ाया जा सकता है।यदि अभी भी रेंगना है, तो कारणों की जांच और विश्लेषण करने के लिए पंप को रोक दिया जाना चाहिए।
6. जब जैक और तेल पंप प्रणाली को कैलिब्रेट किया जाता है और तनाव करने से पहले, जैक को खाली चलना चाहिए।सब कुछ सामान्य होने के बाद कैलिब्रेशन और टेंशन का काम शुरू किया जा सकता है।
